最近老师给了个小项目，用数字电压源，输出一个正弦波形式的电压信号，并在液晶屏上显示
所以查了点东西分享一下。
1.桥式整流：也叫整流桥堆，那么问题来了，这是啥玩意啊？
这玩意是由两个或四个二极管组成的整流器件。桥堆有半桥和全桥以及三相桥三种半桥
又有正半桥和负半桥两种。
基本组成：
全桥由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的"正极"，两只二极管正极的连接点是全桥直流输出端的"负极"。
半桥由两只二极管组成，有三个引出脚。正半桥两边的管脚是两个二极管的正极，即交流输入端;中间管脚是两个二极管的负极，即直流输出端的"正极"。负半桥两边的管脚上两个二极管的负极，即交流输入端;中间管脚是两个二极管的正极，即直流输出端的"负极"。一个正半桥和一个负半桥就可以组成一个全桥。
这个玩意通常用来将交流电变成直流电，所以说这玩意还是挺刺激的。

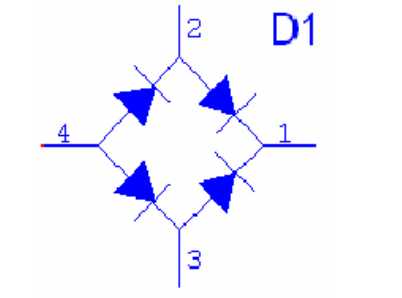

这个东西就是桥式整流管。
其中，2 3脚接交流电源，1 4脚间接滤波电容和负载；
它的作用是将交流电网电压换成整流电路要求的交流电压。
在整流过程中，二极管D1 D3和D2 D4是俩轮流导通的。

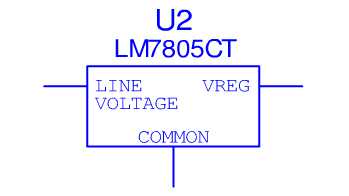

2.三端稳压器 LM7805
这个东西就是只要在输入端加3到18V的电压，在输出端就能得到+5V的直流电压，
所以它对电容滤波的效果要求不是太高，而且这个精度还挺高。

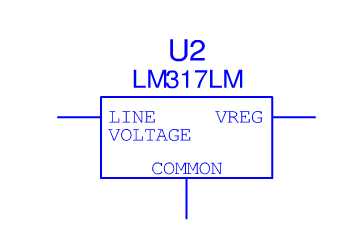

3.三端稳压器 LM317
它是一个可调的三端稳压器，此稳压器非常易于使用，只需要两个外部电阻来设置输出电压，LM317的一脚和三脚分辨为输入和输出端2为调整端。
另外在调整点和输出之间接一个电阻，LM317可用作于一个精密稳压器：
（1）：输出电流超过1.5v
（2）：输出在1.2v和37v之间可调节
（3）：内部热过载保护
（4）：不随温度不变化的内部短路电流限制
（5）：输出晶体管安全共组补偿
（6）：对高压应用浮空工作
（7）：表面贴装DPAK形式，和标准3引脚晶体管封装
（8）：避免制备多种固定电压
4.A/D转换器 ICL7135
ICL7135精度高·抗干扰性好 价格低 应用十分广泛。

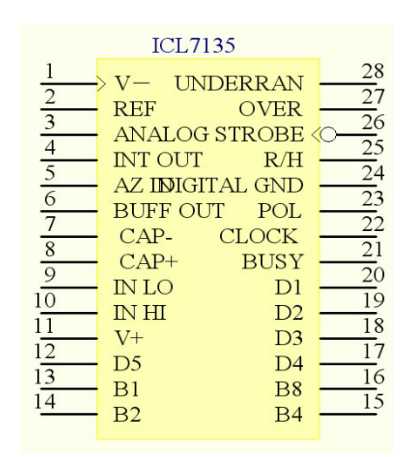

ICL7135是双斜积分式4位半单片A/D转换器，28脚DIP封装

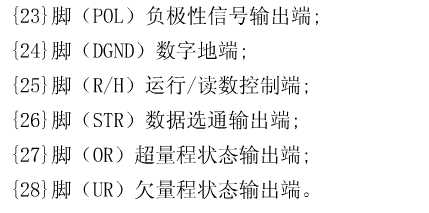

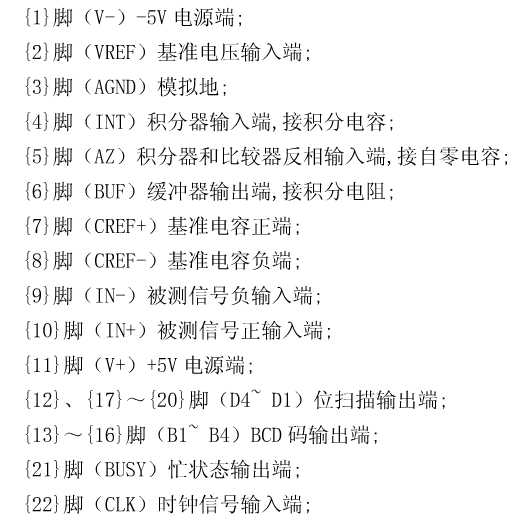

下面是他的引脚的功能：

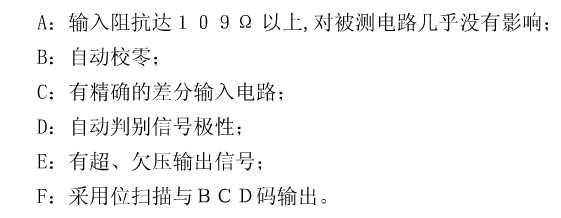

ICL7135的主要性能特点：

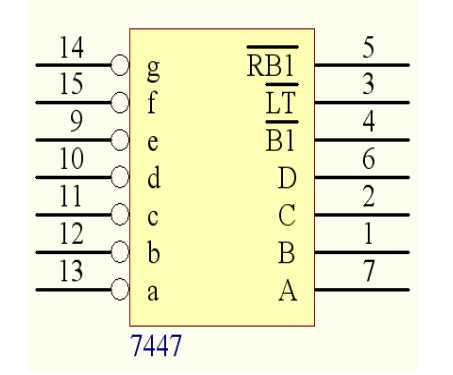

5.7447译码驱动器
译码器一般是一个多输入 多输出的组合逻辑电路，它可以把给定的一组组代码译成一个个相应的输出，能完成这种功能的电路称为译码器，它是BCD码七段译码器兼驱动器。
6.数码显示管
这个我觉得这个应该是我们最常见到的东西了（这几个东西里头），毕竟你即使没有玩过单片机，在一些生活的常见地方也能看见，我感觉小时候的儿童玩具有的上面就就有。
这个数码管有两种接法：一种是共阴极接法，还有一种是共阳极接法。

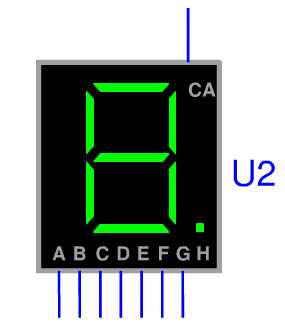

（1）共阴极接法
就是把二极管的阴极连在一起变成公共的，然后阳极通过电阻与输入端相连。当阳极输入高电平时，发光二极管就导通点亮，而低电平的时候就不可以。

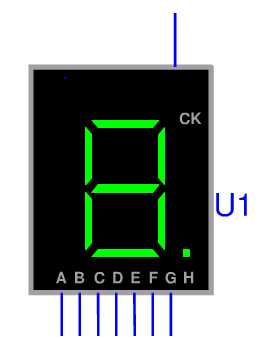

（2）供阳极接法
把发光二极管的阳极连在一起变成公共阳极，使用时阳极用+5v，每个发光二极管的阴极通过电阻与输入段相连。
这里补充几个东西
1.基准电容是干啥用的
保存基准电压用的，双积分AD转换器对于正负极性的输入信号，需要正负极性的基准电压，大部分设计里面没有用运放去颠倒基准电压的极性，而是把基准电压存在基准电容上面，断开基准电压后，再用4个模拟开关把电容上面的电压搞成正或负基准电压送到积分器里面。这种做法绕开了运算放大器的输入失调，是一种很稳定的做法。
2.BCD码
BCD码也称为二进制码十进制数，用4个二进制位表示一个十进制位，BCD码使得电脑运算耗时减少，同时运算的精确度不改变。
421BCD码是最常用的BCD码，4位2进制数最高位为1表示十进制的8，第二位为1表示十进制的4，第三位为1表示十进制的2，最低位为1表示十进制的1，
5421和2421BCD码，这些和8421BCD码类似，就是每个位为一时表示的数据不一样而已，5421就是从最高位到最低位为1时，依次表示的是十进制5,4,2,1.
余三码是在8421码的基础上改进而来的一种码，他是在8421码的每个码组上加3形成的，也就是说余三码的数值比转换后的十进制多三，这样的好处是进行运算时可以自动产生进位。
另外还有一种是Gray码，也是我们提到的循环码，他的特点是相邻的两组码中，只能有一位数码不同，这样在计算中不容易出现误码。
3.六反相器
反相器（又称非门），输入高电平，输出低电平；输入低电平，输出高电平
反相器（非门）的图形符号
