MATLAB基本使用及SIMULINK建模仿真实验
这是我总结的操作方法：
1 ) M脚本文件的编写
1、新建M-file；
2、输入指令；
3、保存（注意：保存路径需要与工作路径一致）
2 )在SIMULINK中创建系统模型的步骤
1、新建一个空白的 模型窗口。
2、在SIMULINK模块库浏览器中，将创建系统模型所需要的功能模块用鼠标拖放到新建的模型窗口中。
3、在各个模块用信号线连接，设置仿真参数，保存锁创建的模型（后缀名.mdl）。
4、点击模型窗口中的 三角形 按钮，运行仿真。
1、 二维曲线绘图基本指令操作
t=(0:pi/50:2*pi)’;
k=0:4:0.1:1;
Y=cos(t)*k;
Plot(t,Y);

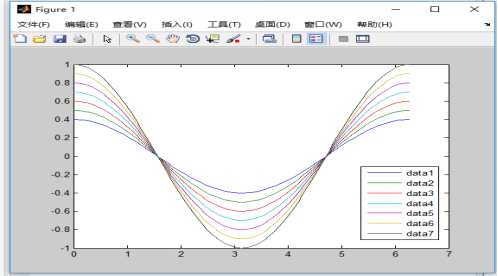

图 1 二维曲线绘图plot指令操作
2、 用图形表示连续调制波形Y=sin(t)sin(9t)及其包络线。
t=(0:pi/100:pi)’;
y1=sin(t).*sin(9*t);
t3=pi*(0:9)/9;
y3=sin(t3).*sin(9*t3);
plot(t,y1,’r:’,t,y2,’b’,t3,y3,’bo’);
axis([0,pi,-1,1]);

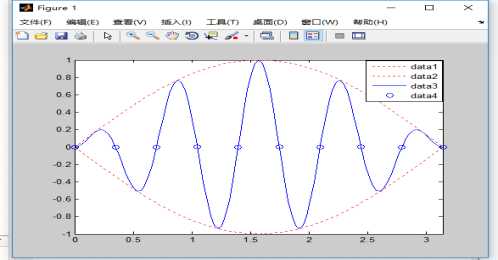

图 2 调制波形及其包络线指令操作
3、用信号发生器产生1HZ，幅度为15mv的正弦波和方波信号，并通过示波器观察波形。注意设置仿真参数和示波器的扫描参数和幅度显示参数。使得示波器能够显示10个正弦波周期。
图 3 SIMULINK仿真模型图
图 4 10个周期正弦波
图 5 10个周期方波
