我的工程实践是仓库管理系统

2.1 仓库系统业务流程分析

2.1.1 入库流程分析

1、货物到达后，站台值班员组织卸货，大致清点品种、件数，编写《物资到站日报》，送至收货组；

2、收货组根据《物资到站日报表》核对验收货物，分配库位，填写《码单》。

3、客户《货物明细单》到达后，填写《入库单》。核对《码单》、《货物明细单》，《入库单》，如出现差错，返客户《货物异常报告》。

4、总经办审核记帐后，生成《帐卡》、《入库收费单》，数据不再允许改动。

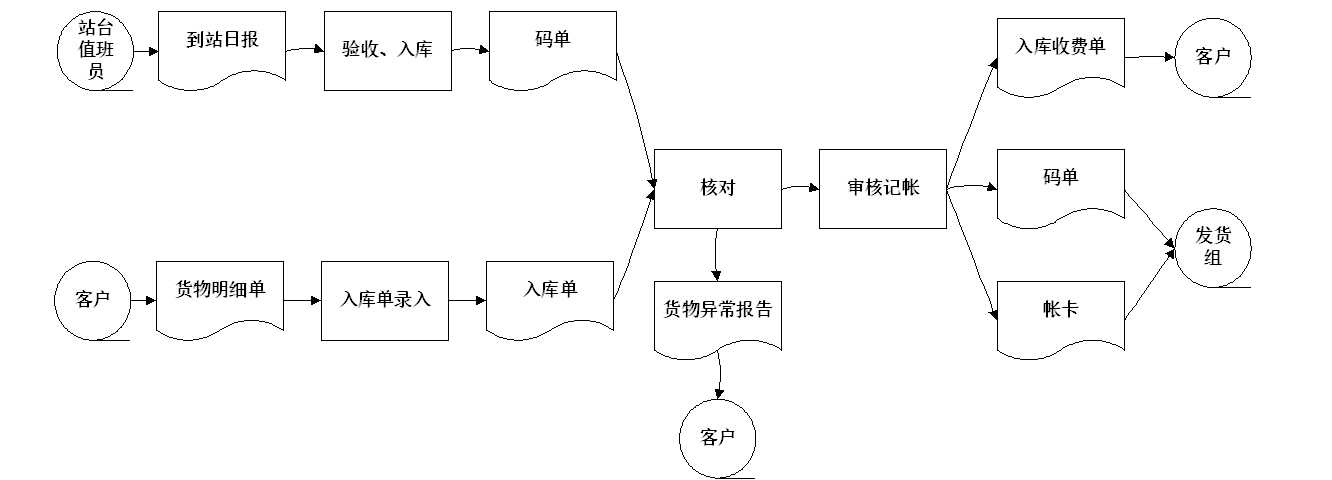

入库业务流程图如下：

2.1.2 出库库流程分析

1  客户在入库时提供提货样单，用户持提货单至发货组，要求提货。调度员核实提货单的合法性，填写《出库单》，显示相关业务号信息，如果有层次，则显示层次信息，并修改层次信息；如果是一个业务号的尾货则给出尾货提示。然后向用户出具《出库收费单》，同时生成《派车单》，并派保管员准备发货。

2  保管员持《派车单》组织货物装运，记录实出货物信息，填写《码单出库信息表》 。

3  用户缴费后，保管员开具出门证给用户。

4  总经办审核记帐后，生成保管收费单。

5  一批货物全部出库后，保管员将《帐卡》、《提货单》、《码单》送至总经办核实平帐后，存档。

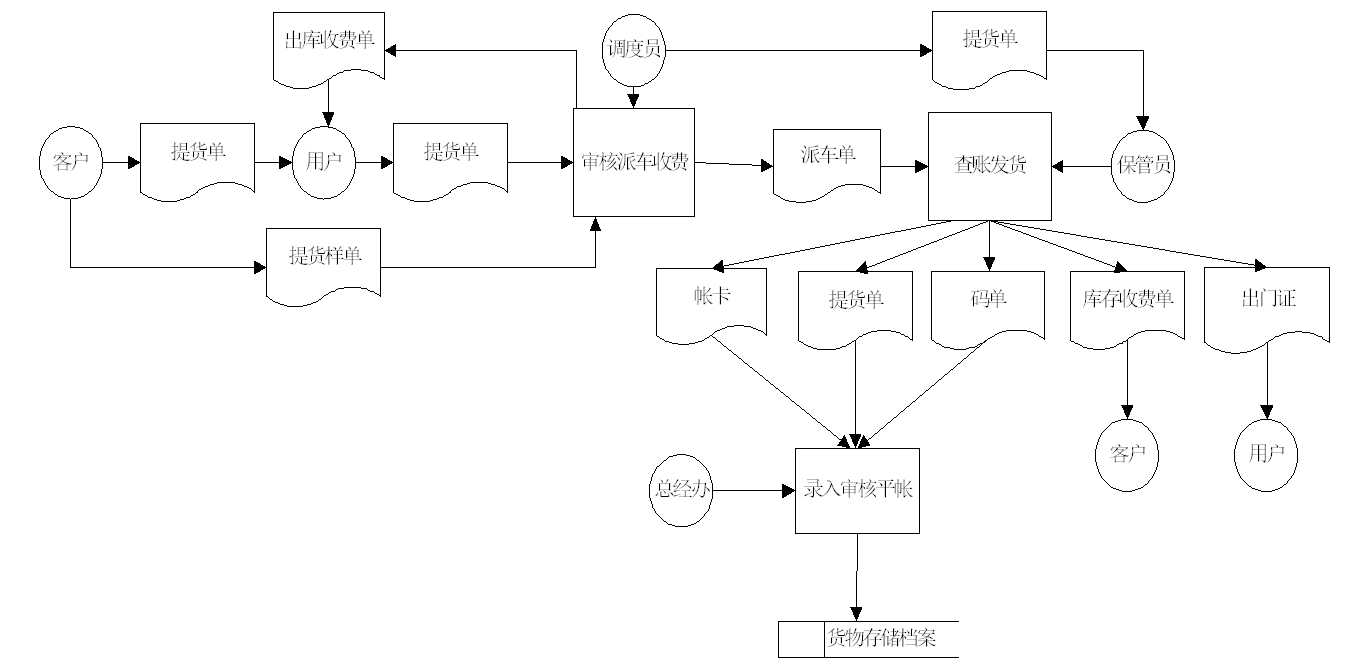

 出库业务流程图如下：

2.1.3 库存管理业务流程分析

盘点流程：

1 货舱部根据需要盘点的货物生成盘点帐存表；

2 打印盘点单;

3 盘点员手持盘点单；

4 货舱部在微机中调出对应的盘点帐存表；

5 生成盘点盈亏表。

6 针对商品有盘盈和盘亏的商品进行记帐。

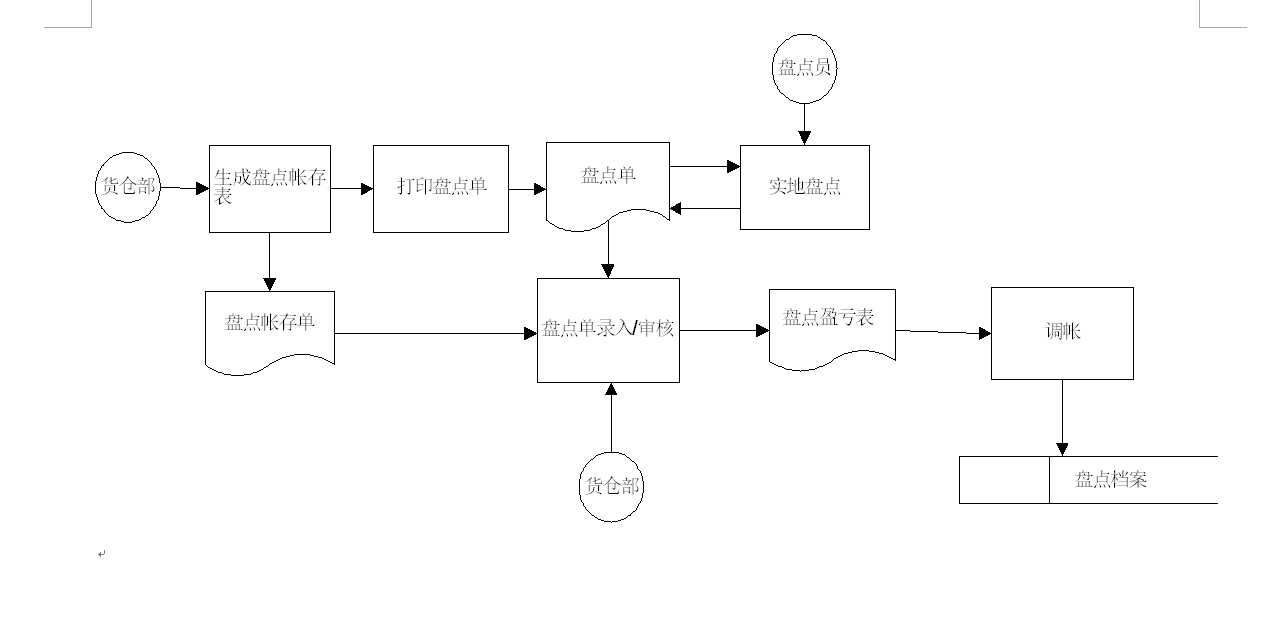

  盘点业务流程图如下：

2.2业务需求用例建模阶段

2.2.1业务角色的查找及建立

根据此仓库管理的分析知，仓库管理说涉及的业务角色有：站台值班员，收货组，总经办，客户，保管员，货舱部，盘点员，调度员

2.2.2业务用例查找与分析

根据业务流程可以找到基本的业务用例有：

1 站台值班员卸货审核清点货物

2 收货组验收入库货物分配库位

3 收货组审核入库单据处理异常

4 总经办进行入库审核记帐

5客户申请提货

6调度员审核客户提货的合法性

7保管员组织发货处理

8用户缴费后，保管员开具出门证给用户

9货舱部生成盘点单据

10 盘点员进行实地盘点

11 货舱部进行盘点结果处理

12 生成盘点盈亏表

13 过户处理

14 移库处理

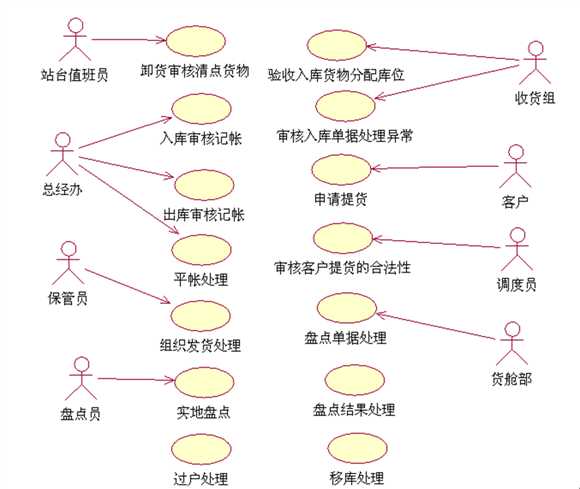

2.2.3业务用例图

2.2.4业务活动图

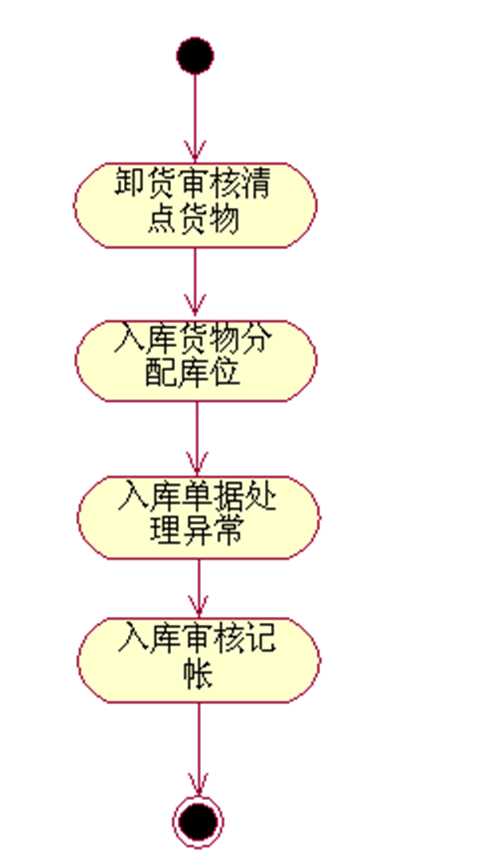

入库过程：

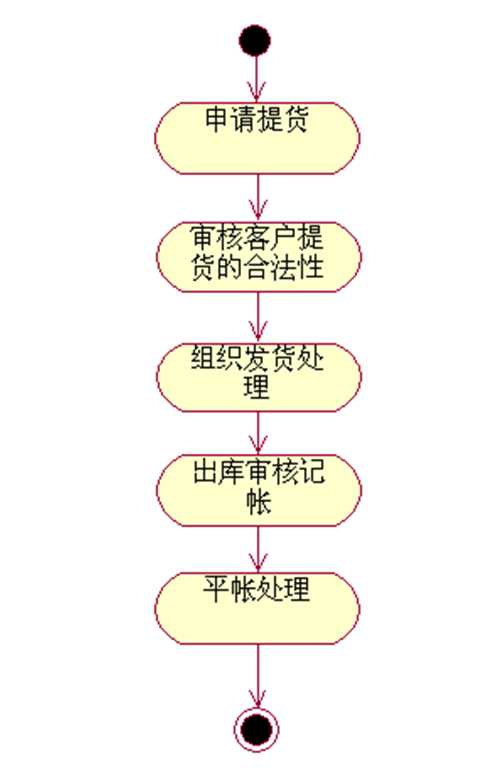

出库过程：

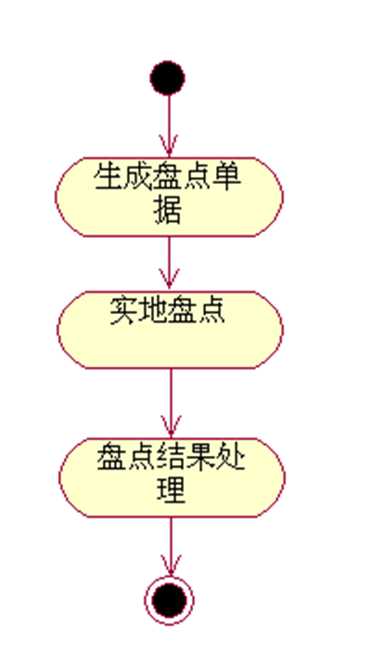

盘点过程：

2.3 系统基本功能描述：

根据仓库系统业务过程分析知系统的基本功能有入库管理，出库管理与库存管理三大模块，系统功能如下：

仓库系统：

 1 入库业务

 2 库存业务

 3 出库业务

业务领域建模Domain Modeling
