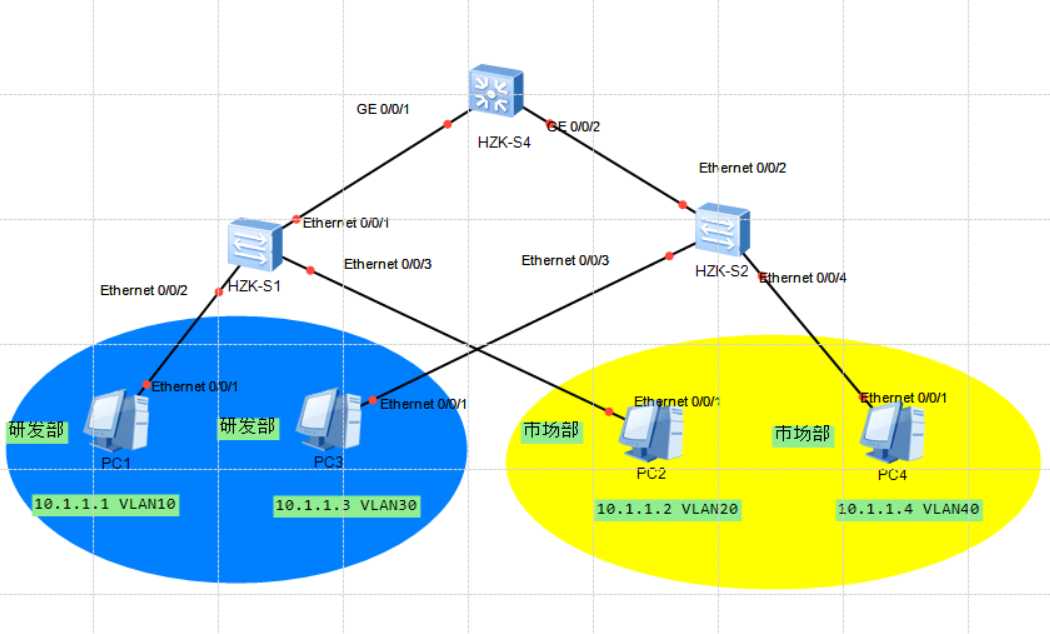

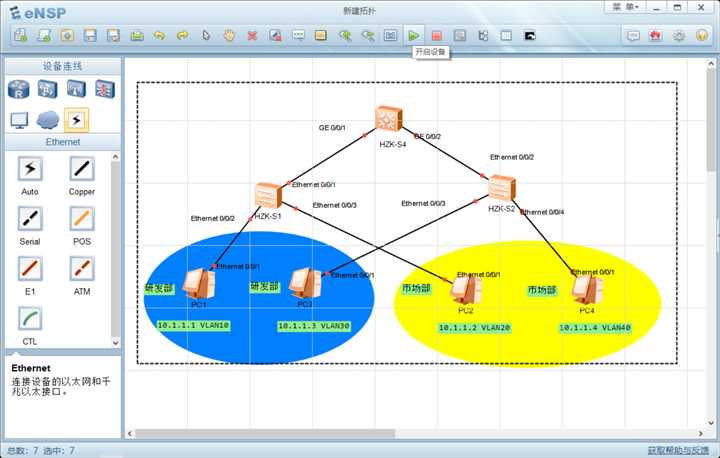

一、实验拓扑图

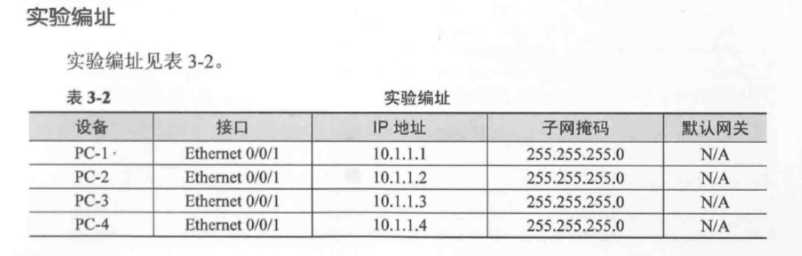

二、实验编址
三、实验步骤

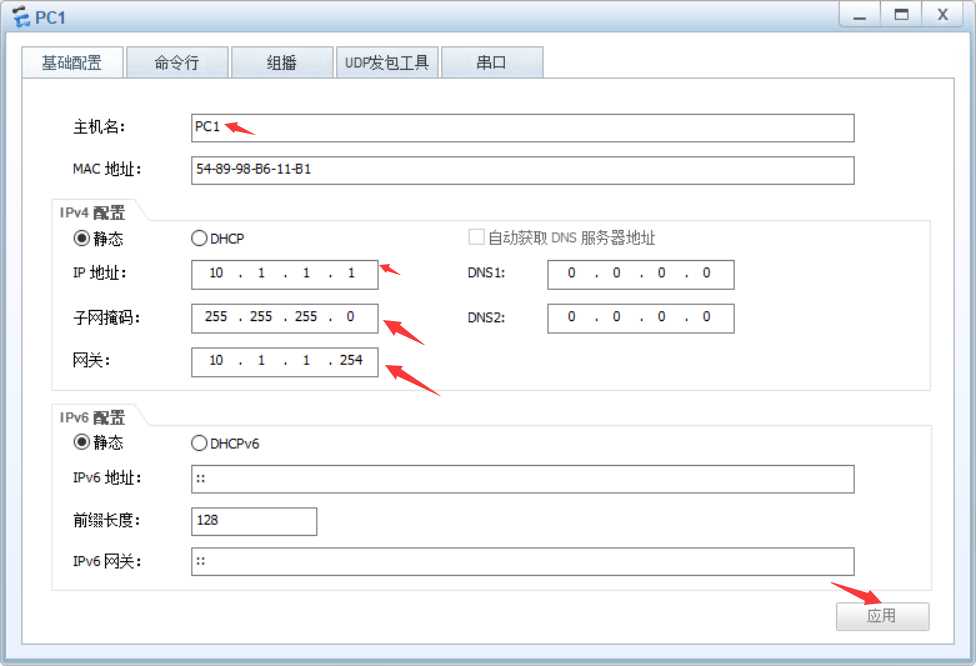

1.给对应的PC设置对应的IP和掩码还有接口，以及根据需要划分不同的vlan区域，再用文本标记出不同部门。
2.启动设备（全选）

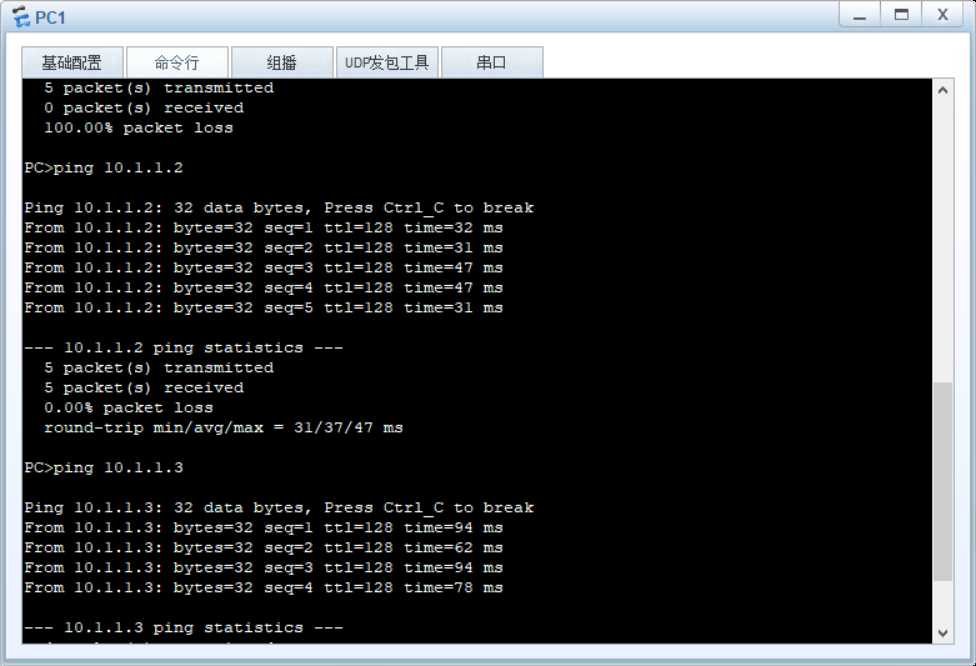

3.首先用ping命令检查每个PC机是否可以ping通，即在同一个vlan1下。

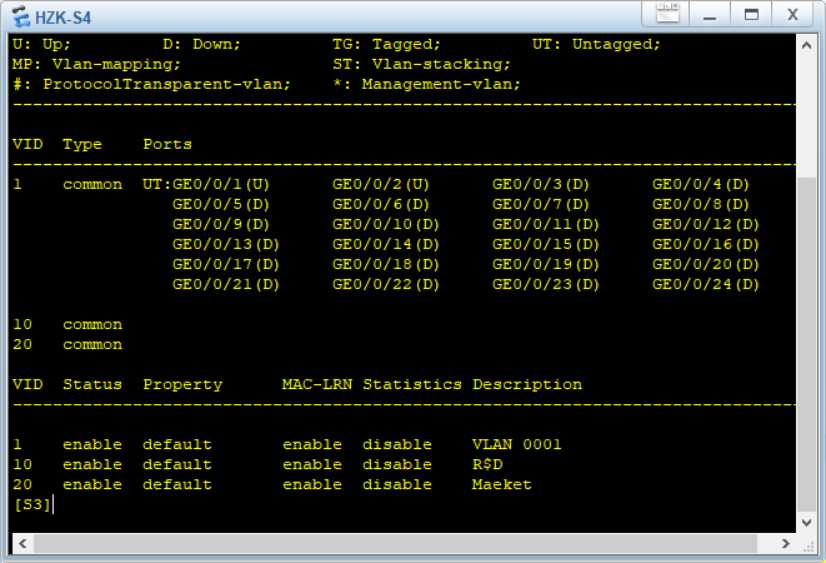

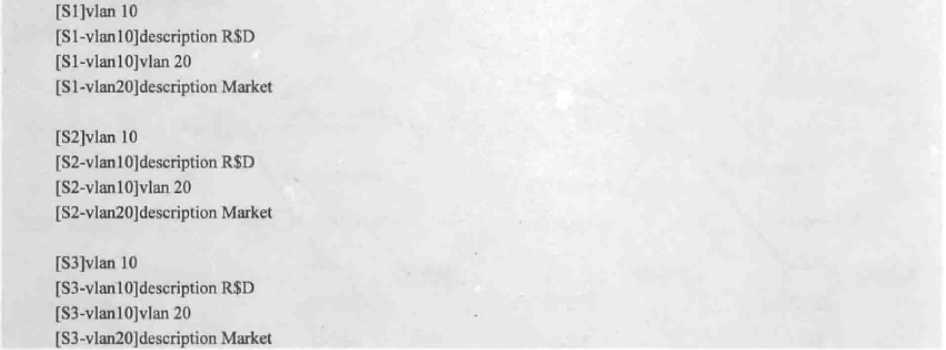

4.创建vlan

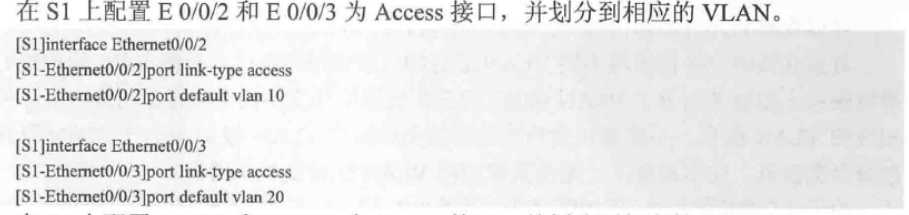

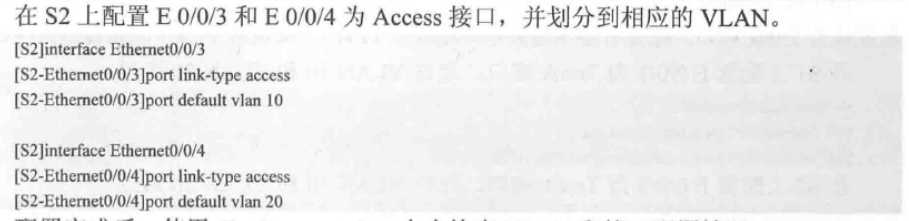

5.配置access接口，并且划分到相应的vlan

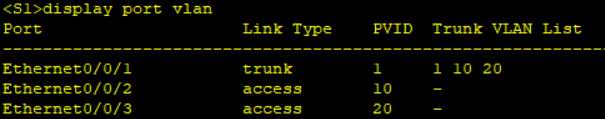

S1：
S2：

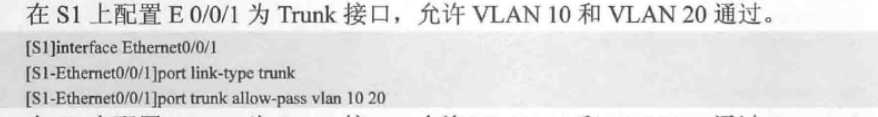

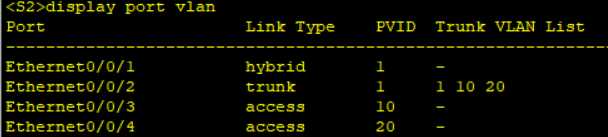

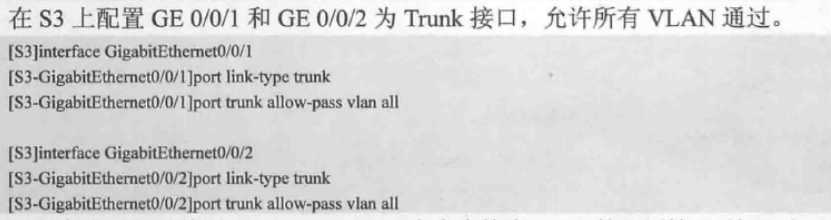

6.配置Trunk接口

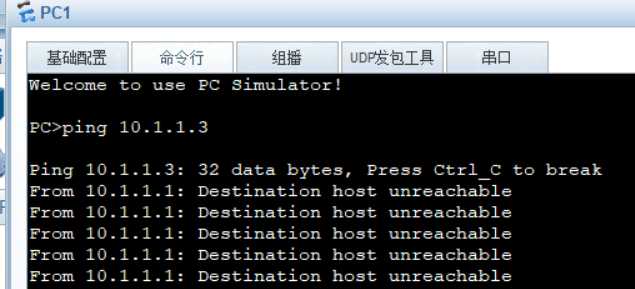

现在，即使在同一vlan下的两台PC机，也不能通信，由此可以看出vlan的划分是在同一交换机下的，在不同交换机下，没有相应的vlan的信息。所以需要将交换机上的接口配置成Trunk接口。
S1：
S2：
S3：

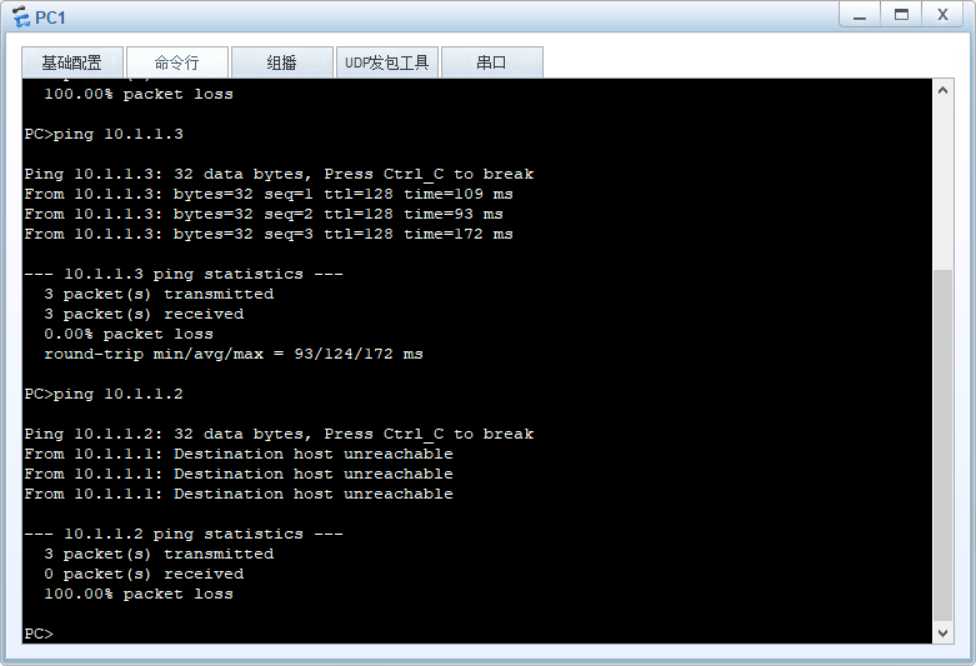

7. 验证连通性
在同一vlan下的可以ping通，在不同vlan下的不能ping通
原文：https://www.cnblogs.com/hzk001/p/11918605.html
