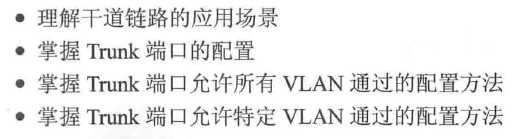

一.实验目的

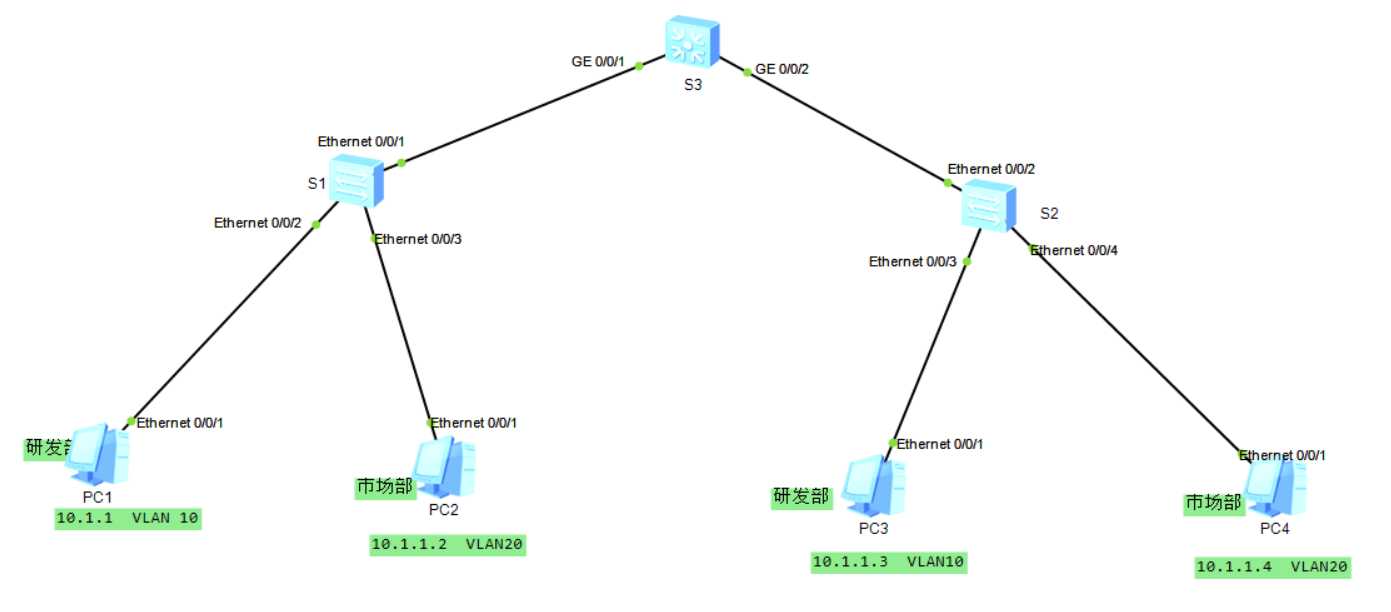

二.实验拓扑图

三.实验步骤

1.基本配置

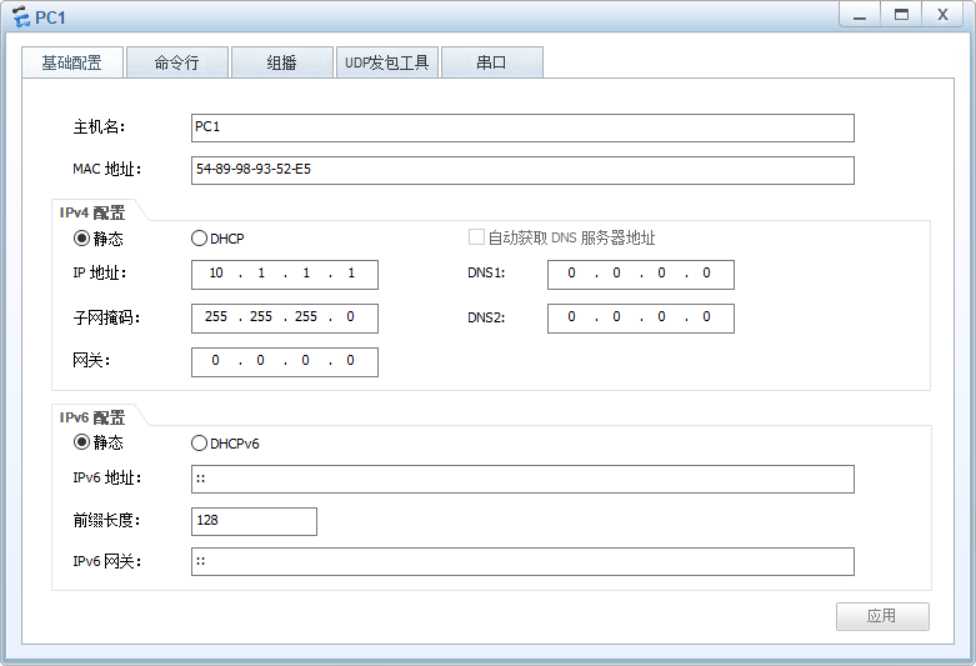

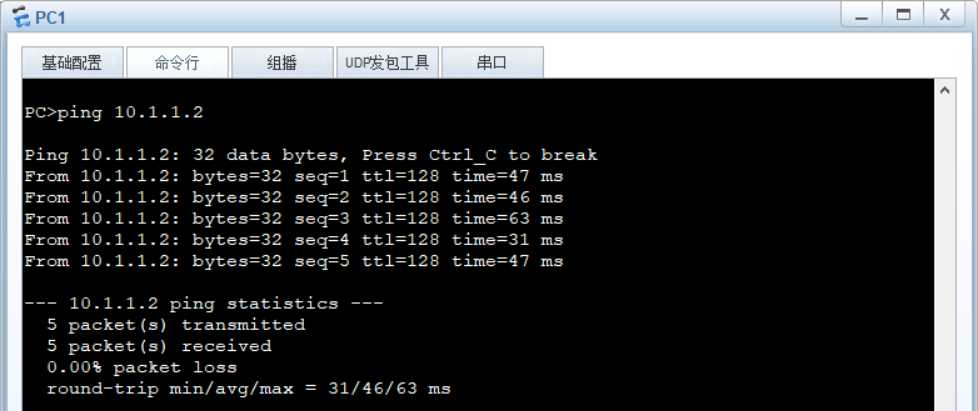

 配置好各PC机的IP    开启所有设备   测试连通性

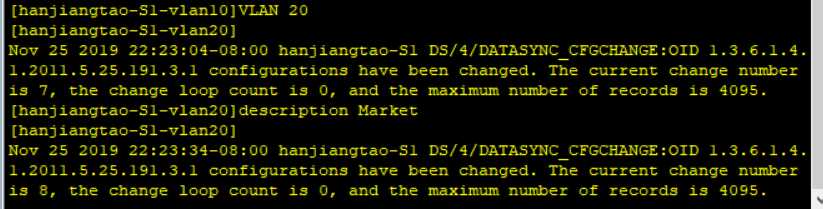

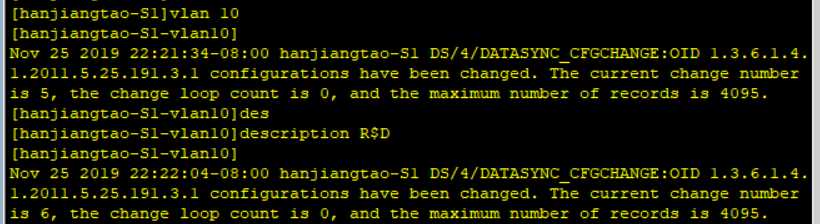

2.创建vlan  配置Access接口

 S2  S3  与之相同

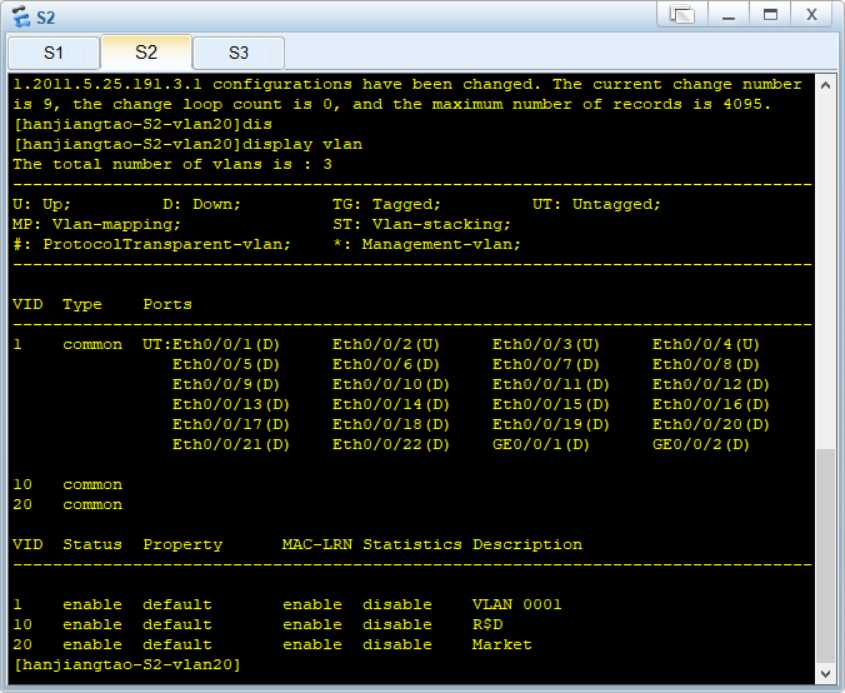

使用display命令查看所配置VLAN信息

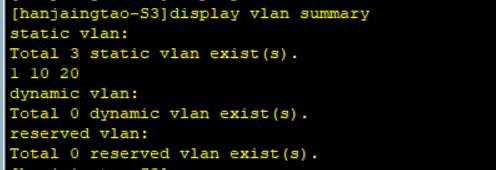

 可以看到相关VLAN都已经配置好  使用display vlan summary命令查看所配置vlan简要信息

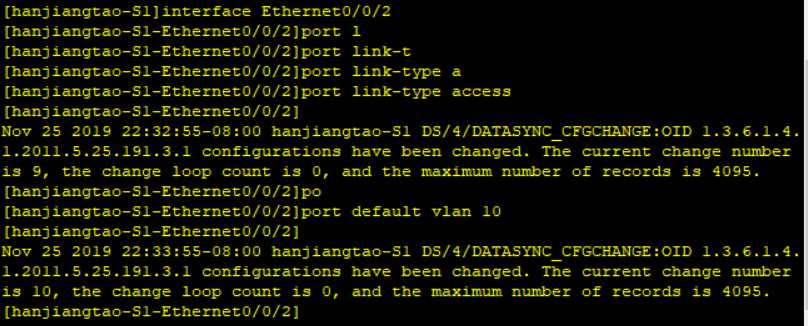

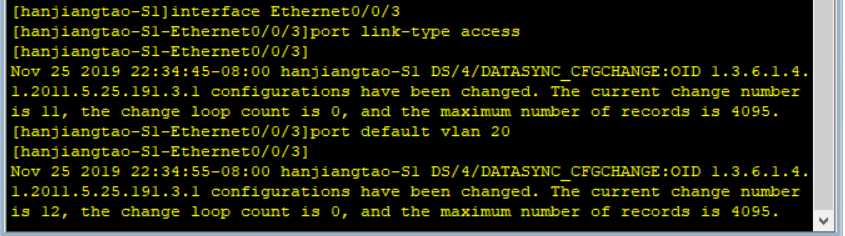

 在S1配置E0/0/2  E0/0/3 为Access接口  并划分到相应vlan

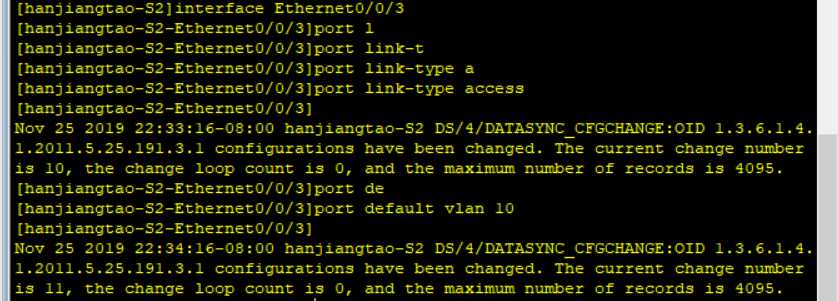

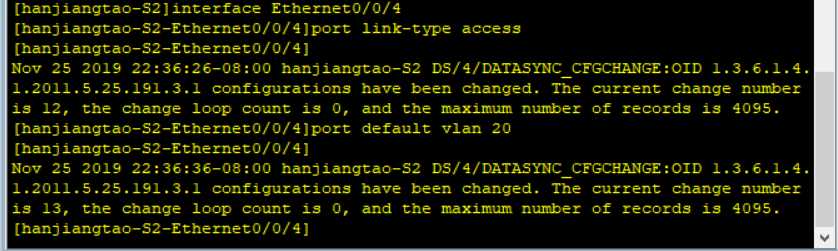

 在S2配置E 0/0/3   E 0/0/4为Access接口  并划分到相应vlan

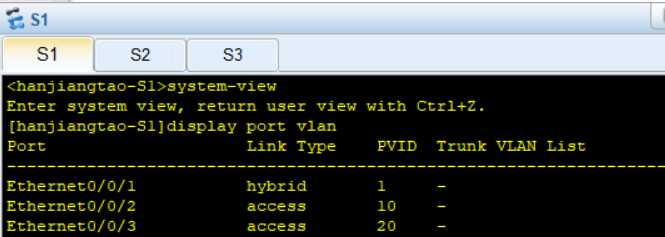

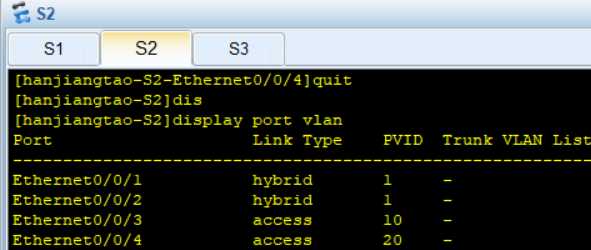

 配置完成后，使用display port vlan命令检查vlan和接口配置情况

3.配置Trunk接口

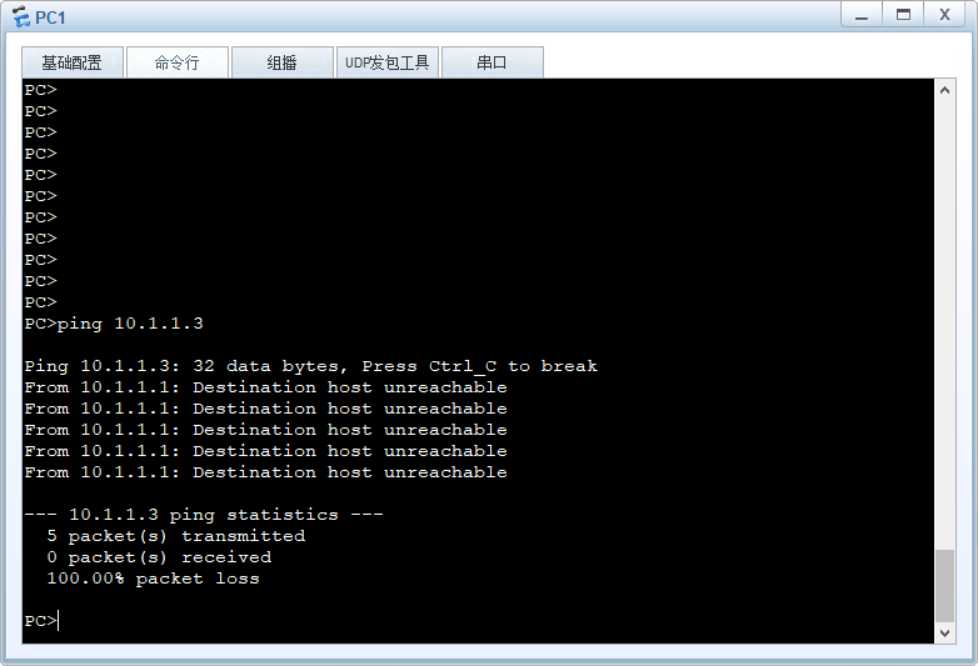

测试PC1  PC3的连通性

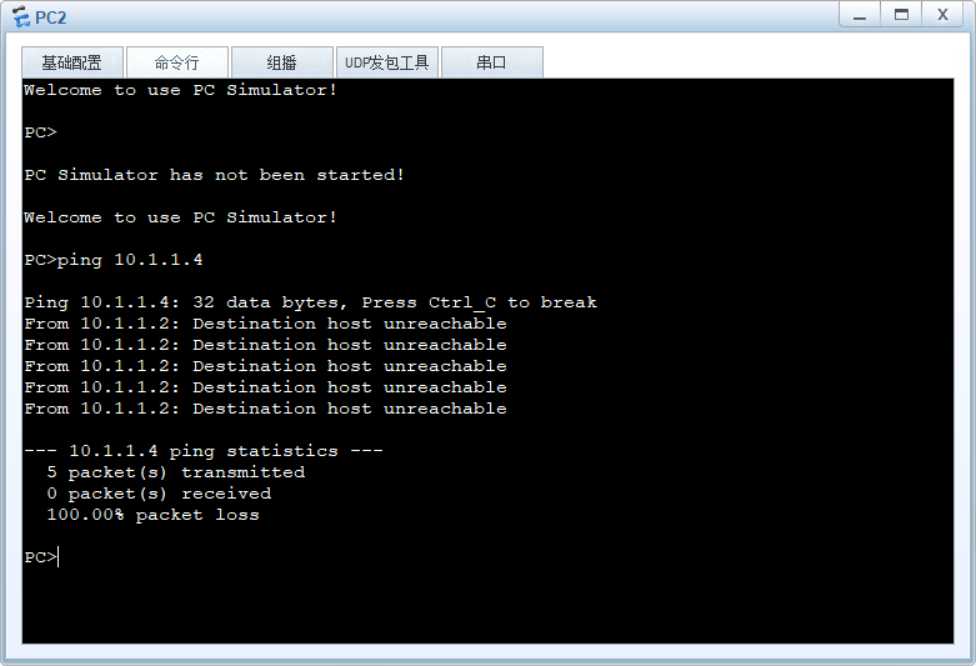

 测试PC2  PC4的连通性

 此时  同部门PC不能通信

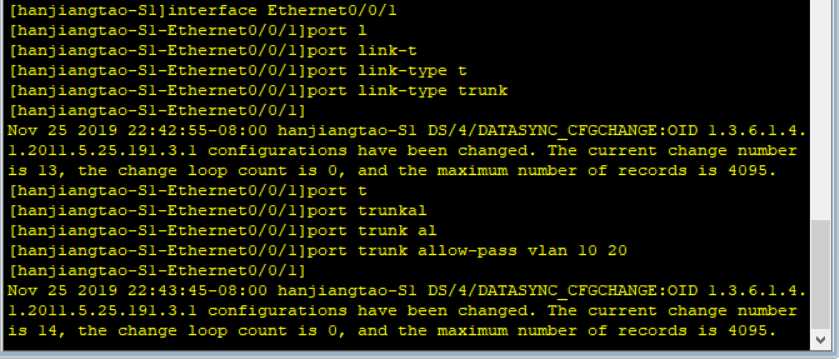

在S1上配置0/0/1为Trunk接口 允许vlan10   vlan20  通过  （S2同理）

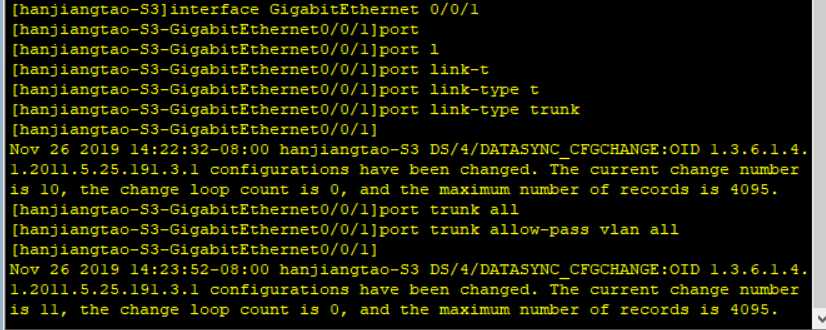

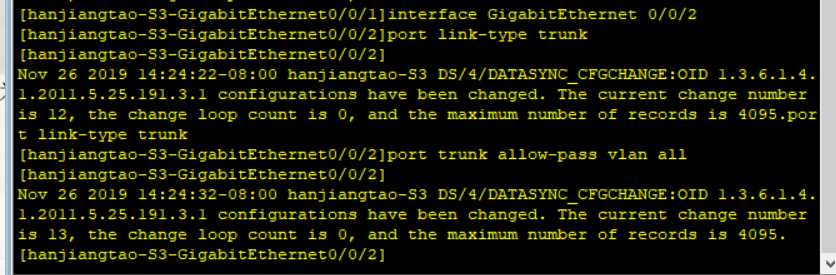

 在S3配置GE 0/0/1  GE 0/0/2 为Trunk口  允许所有vlan通过

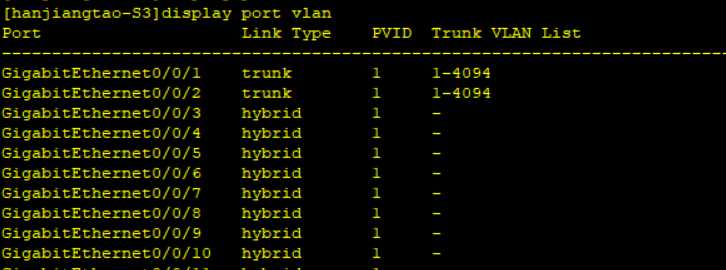

 配置完成后  使用display port vlan 检查trunk配置情况

 在验证PC之间连通性

 此时同部门PC已经可以正常通信

配置Trunk接口
