按照图中格式创建好拓扑图：
五台PC机实验编址的内容如下图所示：

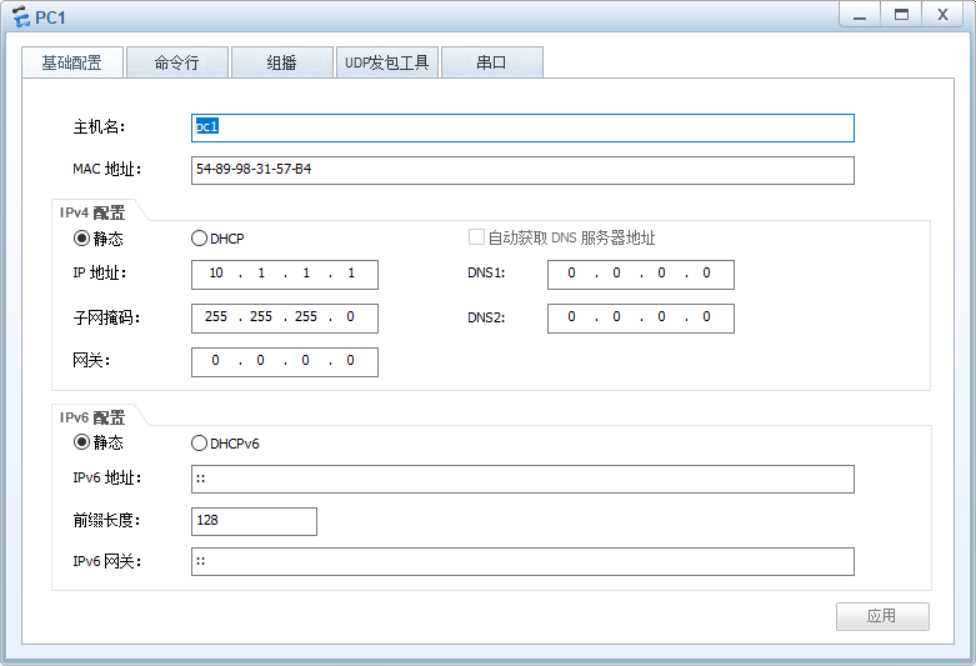

在PC机启动状态下，右击PC机点击设置，在基础配置中设置它的各个参数和数据（这里以PC1的图为例）：
使用ping命令来测试PC间的连通性，保证所有的PC机都能ping通（这里以PC1PC2为例）：

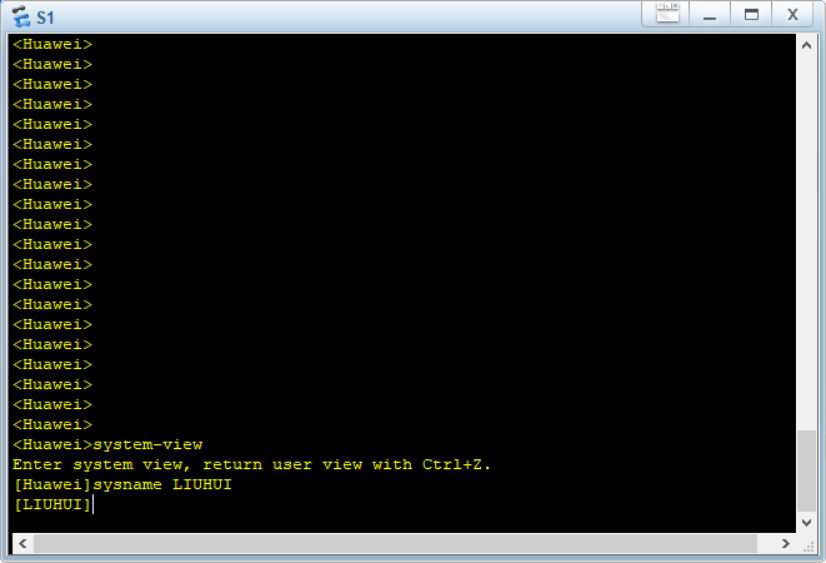

除了默认的VLAN1外，其他的VLAN需要命令来创建，可以通过vlan 10和vlan 20 分别创建，也可以通过vlan batch命令同时创建两个，这里在S1和S2上创建两个vlan。在此之前，用system-view进入管理员模式，再用sysname +名字改名，这里我改成了自己的名字。
在LIUHUI和LIUHUI2上创建vlan 10、vlan 20和vlan 30、vlan 40。
用display vlan查一下，发现都已经创建成功：
接下来配置Access端口，使用port link-type access命令配置所有LIUHUI和LIUHUI2上连接PC机的端口类型为Access类型端口，并使用port default vlan的命令配置接口的默认VLAN，并同时加入相应vlan：
然后查看LIUHUI和LIUHUI2的vlan配置信息：
然后将相同vlan的PC机ping，发现可以ping通PC1和PC2：
而PC1ping不通PC3和PC4
PC3和PC4之间也无法ping通：
因为PC1与PC2被设置在同一vlan中，所以还能ping通，而PC3与PC4分别在另外两个广播域中，所以ping不通。
