用VHDL设计分频器

分频器的实质上就是一个计数器。

带复位功能的计数器：

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity ripple is
port(
clk,rst:in bit;
cnt:out std_logic_vector(1 downto 0)
);
end ripple;
architecture bhv of ripple is
signal cnt0:std_logic_vector(1 downto 0);
begin
process(clk,rst)
begin
if rst=‘1‘ then
cnt0<=(others=>‘0‘);
elsif clk‘event and clk=‘1‘ then
cnt0<=cnt0+1;
end if;
end process;
cnt<=cnt0;
end bhv;

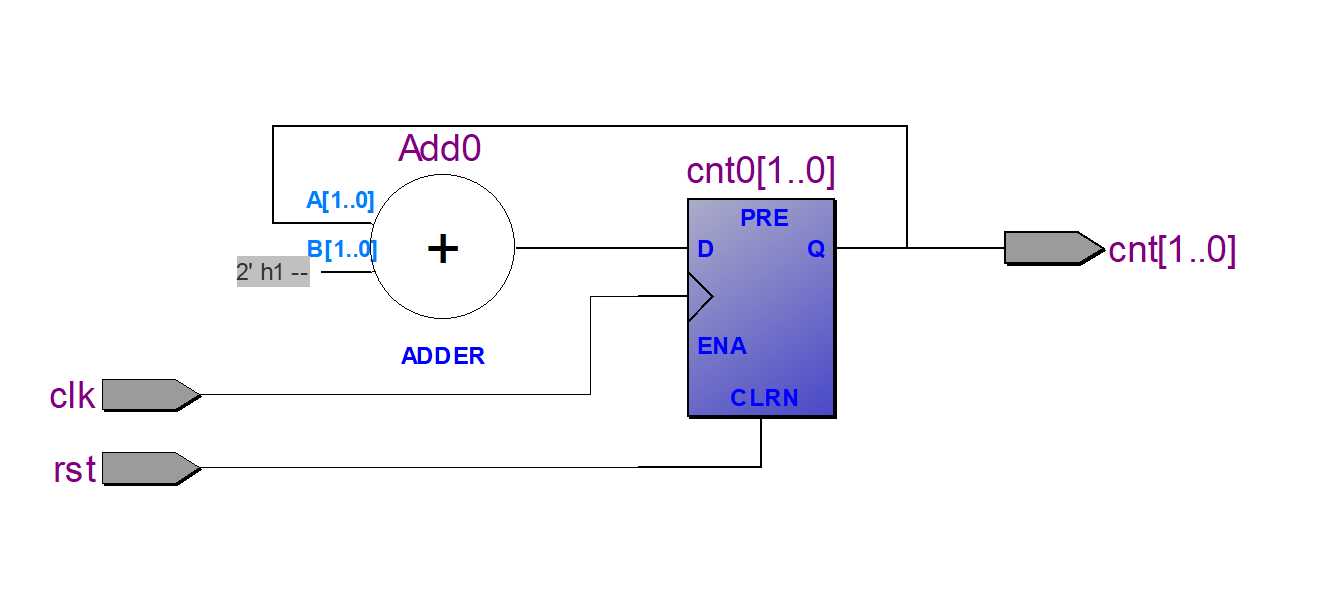

RTL原图：

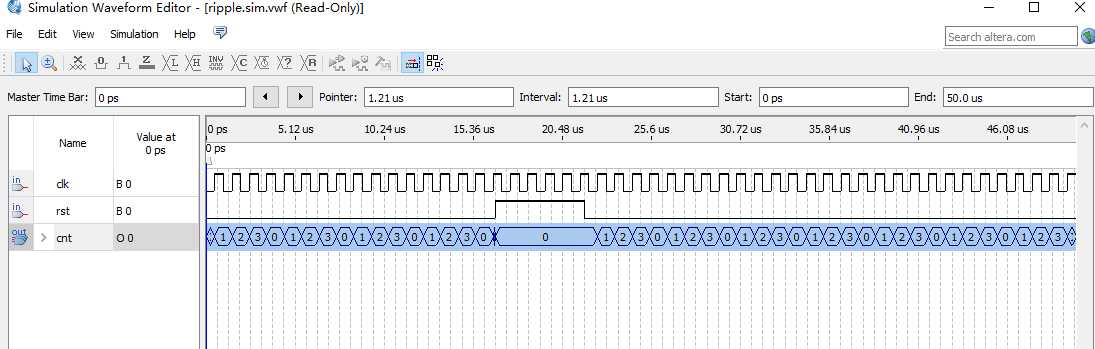

 仿真图:
