整体数据库设计，可见这一篇：Gemini.Workflow 双子工作流高级教程：数据库-设计文档

这里对各数据表进行介绍：

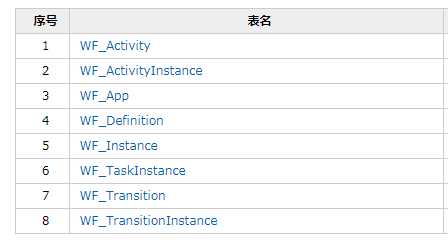

工作流里的设计表并不多，核心只有以下8个：

下面按照流程的顺序来介绍一下表的作用，很简单的就介绍完了：

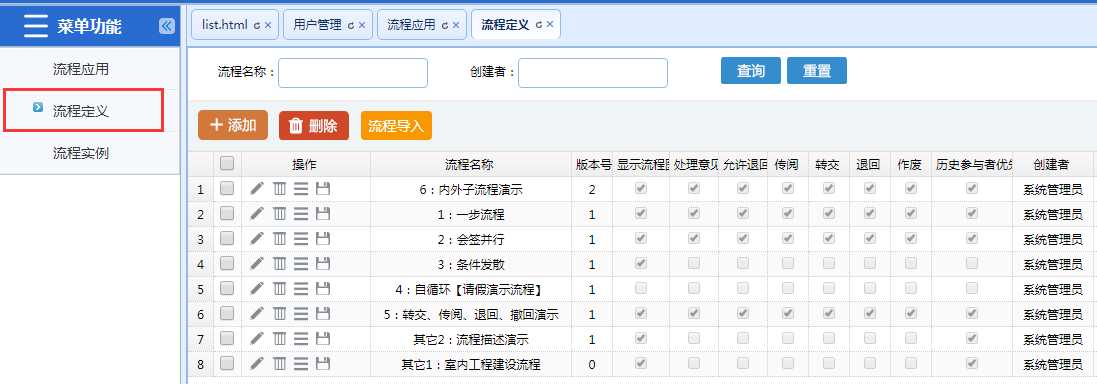

1、流程定义表（WF_Definition）

 流程定义，即画流程图，（点添加按钮，即跳转到画流程图界面）

流程定义：存档的是一个流程图的整体属性描述和总体控制功能。

2、流程图的图形数据存储（WF_Activity、WF_Transition）

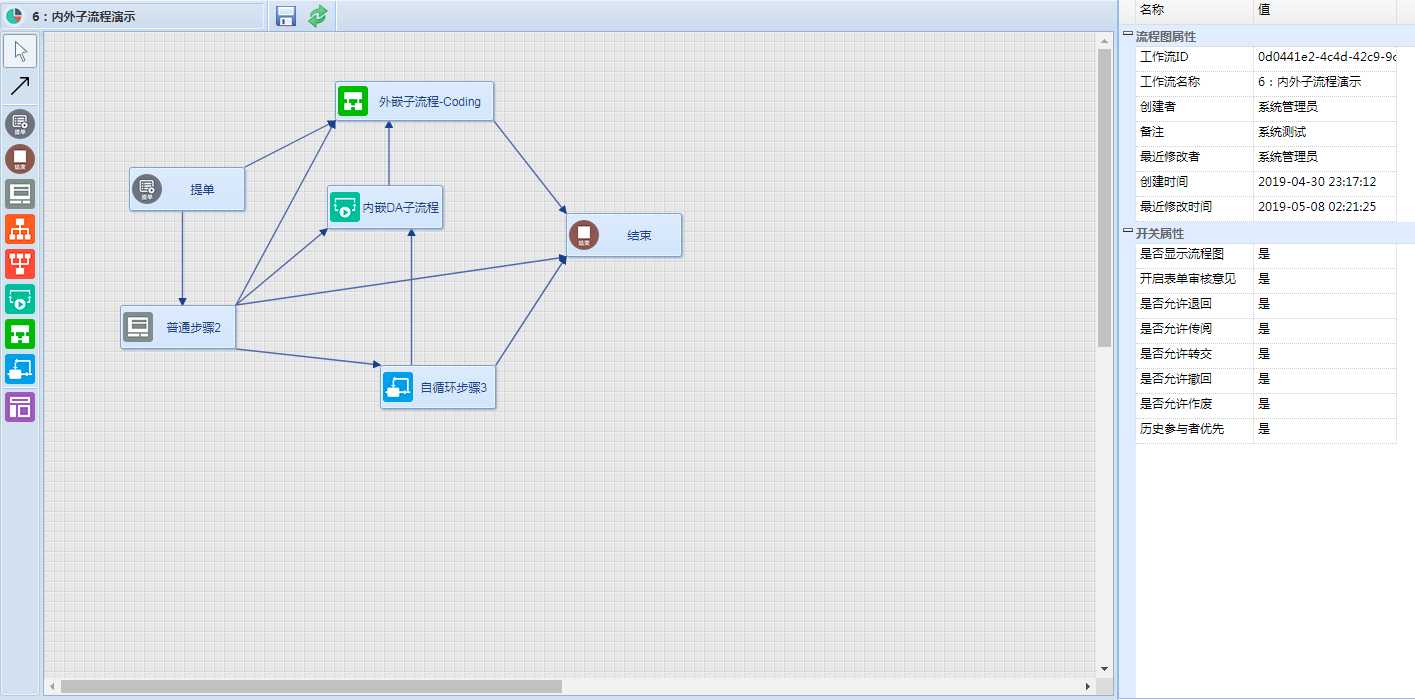

先看一张流程图：

 一张流程图，存档在三个表：

1、流程定义表（即第一点说的，存整体定义属性）

2、流程节点定义（WF_Activity，存每个节点的详细定义信息）

3、迁移线定（WF_Transition，存节点与节点相连的定义信息）

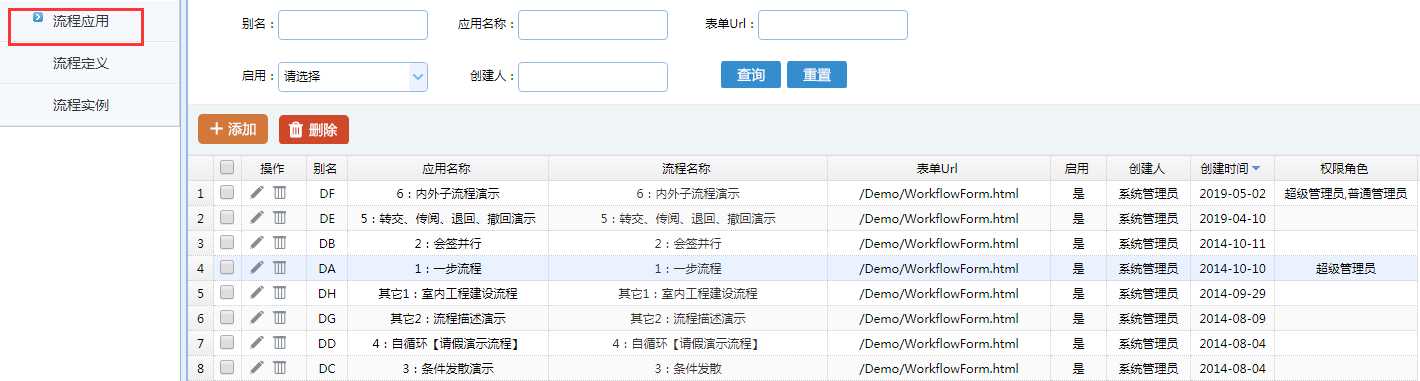

3、流程应用表：（WF_App）

 当流程图画好以后，即进入应用阶段。

流程应用表的作用：

1、一个流程图如果需要重复被多个应用场景使用（那么就是1个流程对应多个应用）。

2、如果一个流程图只考虑一个应用场景（那么就是1个流程对应1个应用），有点那么流程即应用，合成一个表也没多大影响。

这里流程应用表，可以记录流程以外的扩展信息（包括起个别名，设置表单路径，设置权限访问限制等）。

已经交待了4个表的作用了，接下来还有4个表。

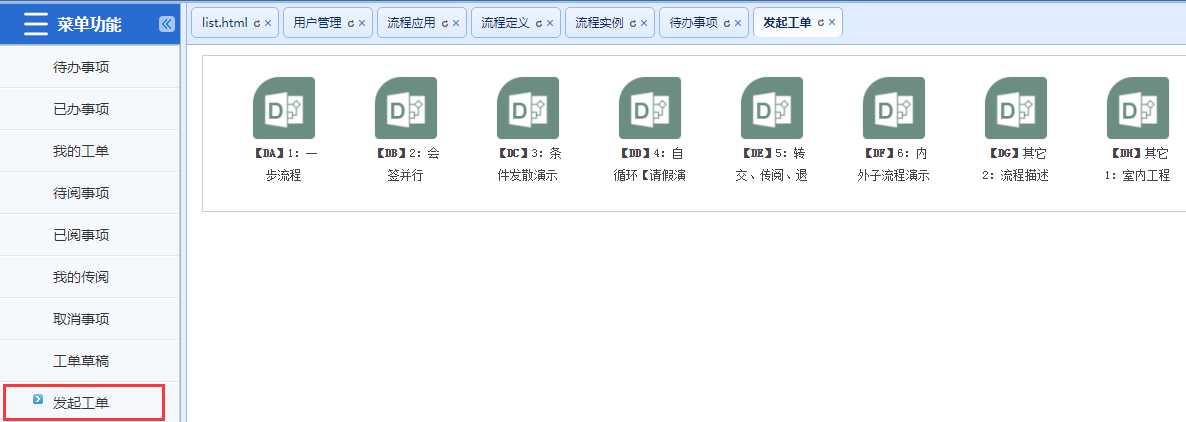

4、发起任务工单（WF_TaskInstance，任务实例表）

 工单任务实例表：

就是记录谁发起了任务、任务交给谁，以及任务的完成状态。

通过任务实例表、可以看出任务的运转状态。

5、流程实例（状态）表：（WF_Instance、WF_ActivityInstance、WF_TransitionInstance）

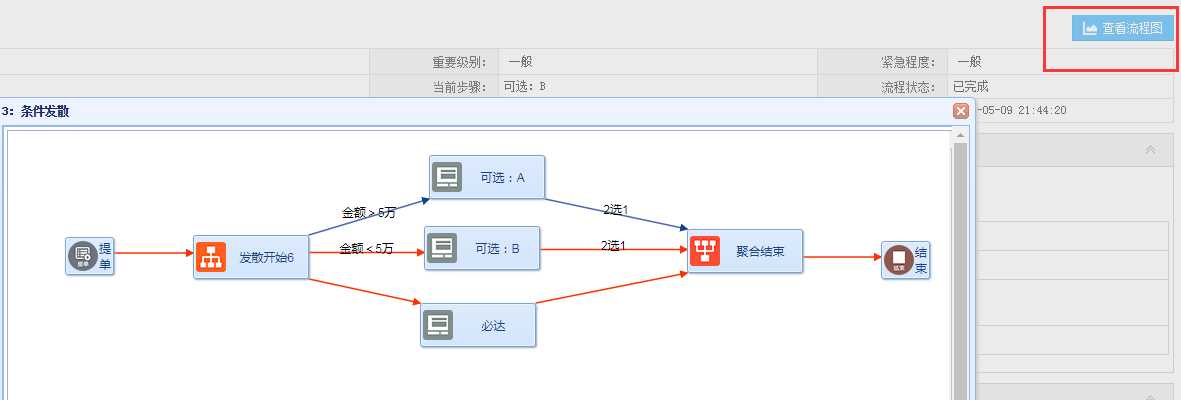

1个工单任务发起时，就伴随着一个新的流程实例出来（用来记录流程的运转过程），看一张图就知道了：

通过流程运转实例表，就可以还原流程图的运转顺序。

总结：

Gemini.Workflow 双子工作流的核心表设计就这些了，至于用户权限角色UI控制，属于外部接入附属，都接入了Aries控制，后续教程有涉及到会详说。
