利用单臂路由实现VLAN间路由

时间:2019-11-30 16:02:21      阅读:146      评论:0      收藏:0      [点我收藏+]

技术分享图片



 技术分享图片

实验拓扑图

技术分享图片





1.S2上将E0/0/1、E0/0/2设置为access类型,分别加3入vlan10,vlan20。

技术分享图片

技术分享图片

技术分享图片



 2.S3上E0/0/1类型为access并加入vlan30.

技术分享图片



技术分享图片

3.S2的GE0/0/4配置为trunk接口,允许所有的vlan通过。

   S3的GE0/0/2配置为trunk接口,允许所有的vlan通过。

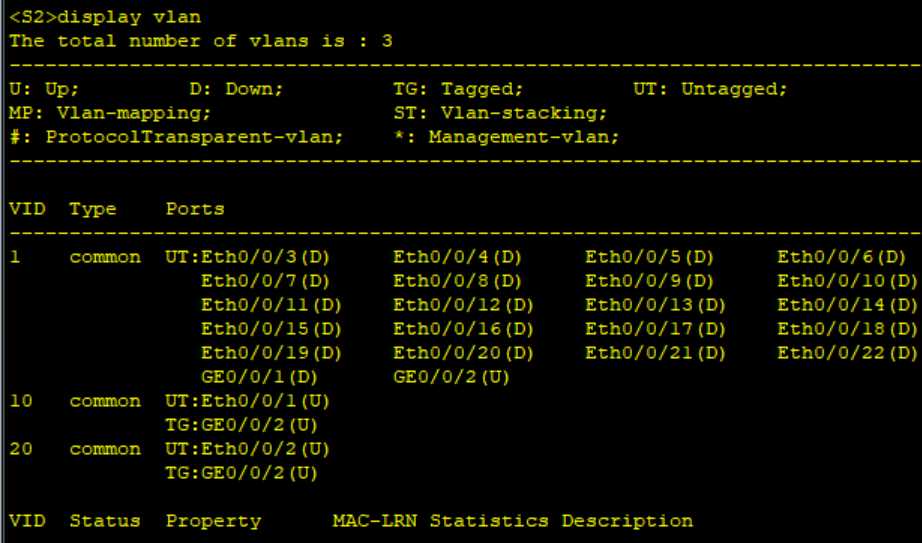

 配置好后查看S2vlan情况

技术分享图片



 S3vlan情况。

技术分享图片

 4.S1上创立VLAN 10,VLAN 20,VLAN 30,并配置交换机和路由器接口为trunk,允许所有VLAN通过。

技术分享图片



  S1的GE0/0/4配置为trunk接口,允许所有的vlan通过。

技术分享图片

 S1的GE0/0/3配置为trunk接口,允许所有的vlan通过。



 技术分享图片



 S1的GE0/0/1交换机和路由及接口配置为trunk接口,允许所有的vlan通过。



 技术分享图片



 5.查看S1配置好后接口情况。

技术分享图片



 技术分享图片







6.  配置路由器子接口和IP地址。

R1实际只有一个物理接口GE0/0/0,配置逻辑子接口作为不通vlan的网关

 创建子接口GE0/0/0.1,配置IP地址192.168.1.254/24,人事部。

创建子接口GE0/0/0.2,配置IP地址192.168.2.254/24,市场部。

创建子接口GE0/0/0.3,配置IP地址192.168.3.254/24,经理部。

技术分享图片





仍然无法通信。



 ping



技术分享图片



 7. 配置路由器子接口封装VLAN,并开启子接口arp广播功能。

 技术分享图片

技术分享图片



8. 查看路由R1的路由表。

 技术分享图片



 9.查看R1接口状态。

技术分享图片



 10.可以正常通信了。

技术分享图片

技术分享图片





 11. tracert,用于确定 IP数据包访问目标所采取的路径

技术分享图片



 可以知道PC1先把Ping包发送给网关再有网关发送给PC2。









利用单臂路由实现VLAN间路由
