生成树-RSTP基础配置

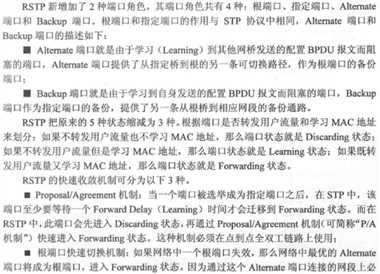

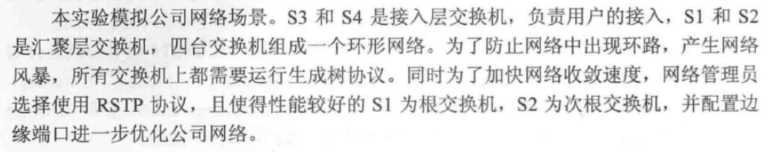

 实验内容：

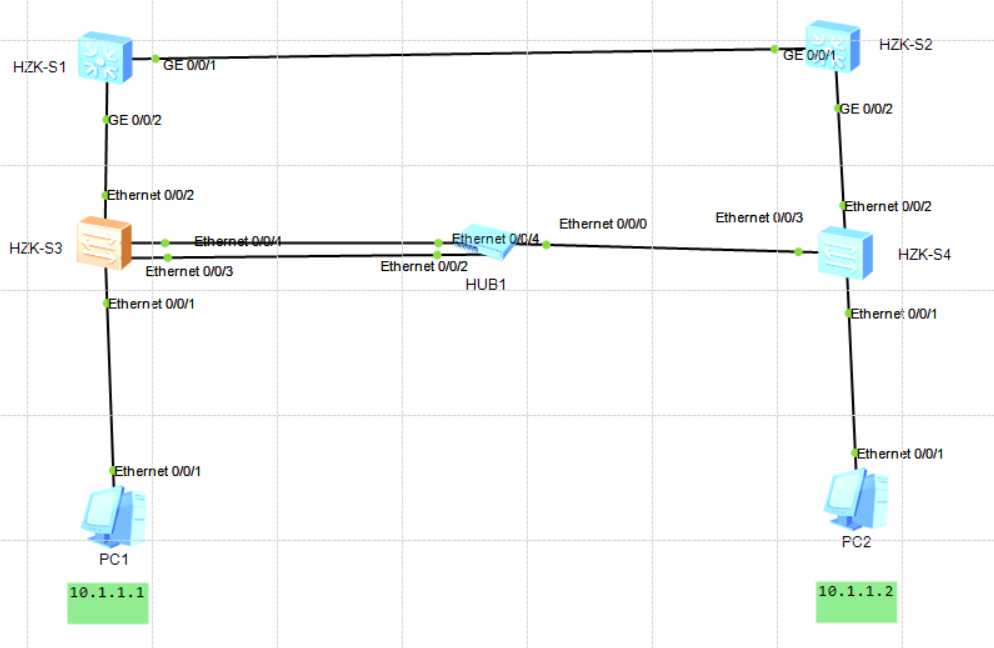

一、实验拓扑：

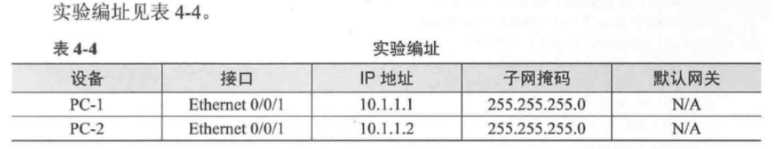

 二、实验编址：

三、实验步骤：

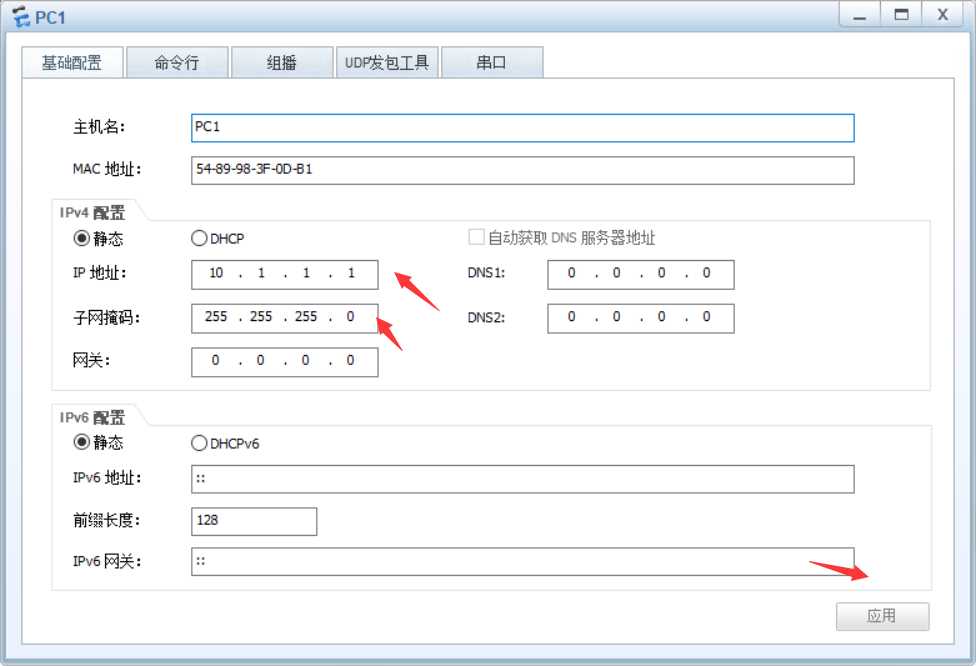

１.　基本IP配置

 ２.启动设备

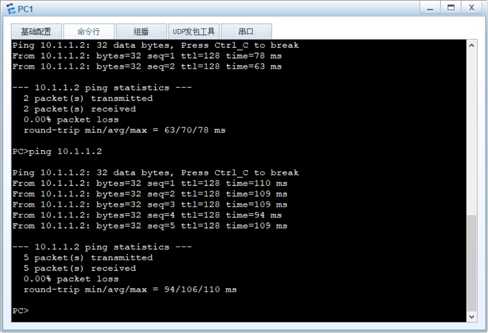

３.测试连通性

 ４.配置RSTP基本功能：

华为交换机默认开启了MSTP生成树模式，所以我们修改生成树模式为RSTP即可：

ｓｔｐ　ｍｏｄｅ　ｒｓｔｐ

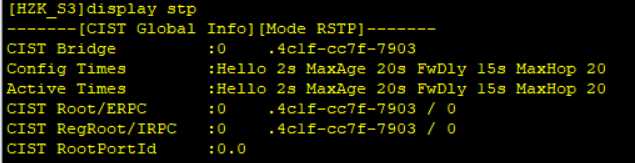

然后用ｄｉｓｐｌａｙ　ｓｔｐ　命令查看生成树模式和根交换机

 可以看到CISTROOT是根交换机的IP地址，是Ｒ３

 下面设置S１为根交换机，S２为备份根交换机

（同样也可以用修改优先级的办法修改根交换机、默认是３２７６８，根交换机是０，备份是４０９６）

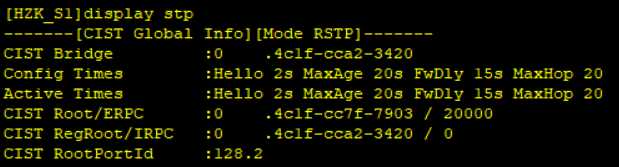

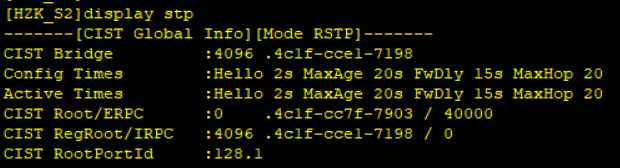

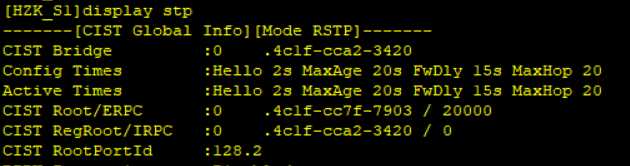

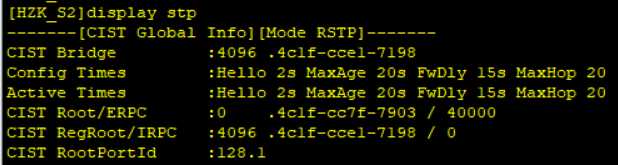

设置完成后查看：

 而３、４还是３２７６８

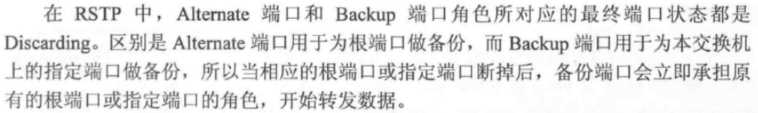

下面查看端口状态和角色：display　ｓｔｐ　ｂｒｉｅｆ

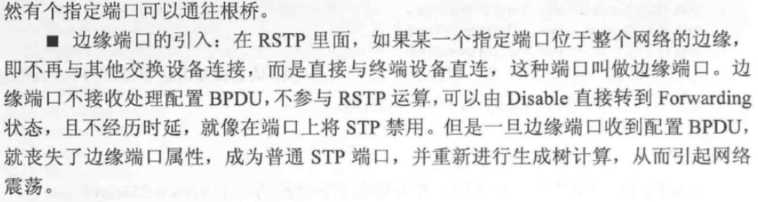

配置边缘端口：首先进入端口，然后：ｓｔｐ　ｅｄｇｅｄ－ｐｏｒｔ　ｅｎａｂｌｅ

ｒｓｔｐ生成树内容比较简单，几个命令，熟记即可。
