1、在Allegro中导入Netlist时，需要进行封装路径的设定：
在Setup->User Preference的Path->Library下面，设定所需封装文件（psm）、焊盘文件（pad）的路径。
2、在Allegro中导入Netlist时，报错：
ERROR的原因是，搜索封装库的时候先搜索到了Cadence的官方库，所以将它匹配。官方的封装按3个引脚来算，而我在原理图中的器件指定了4个引脚，所以这是一个重名带来的报错。

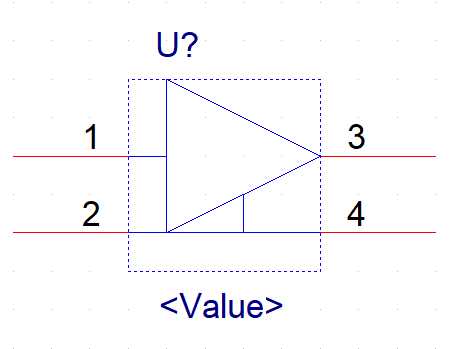

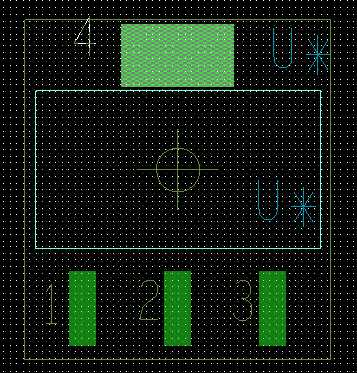

SOT89官方封装（3-Pin） 原理图中器件（4-Pin） 我设计的封装（4-Pin）
3、Shape Polygon如何进行放置和调整？
Polygon可以完成大面积铺铜、整个平面灌铜，实现走险宽度渐变等操作，非常实用，实现办法如下：

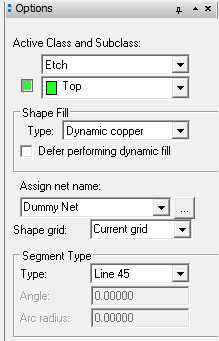

（1）菜单栏Shape->Polygon，然后在Options窗口里面进行参数选定：选择Etch铜皮，选择Polygon需要的层，选择这个Polygon的电气网络。我们还可以指定鼠标画Polygon时候的走线形状（如45度拐角、90度拐角、直线段连接、圆弧线等）。

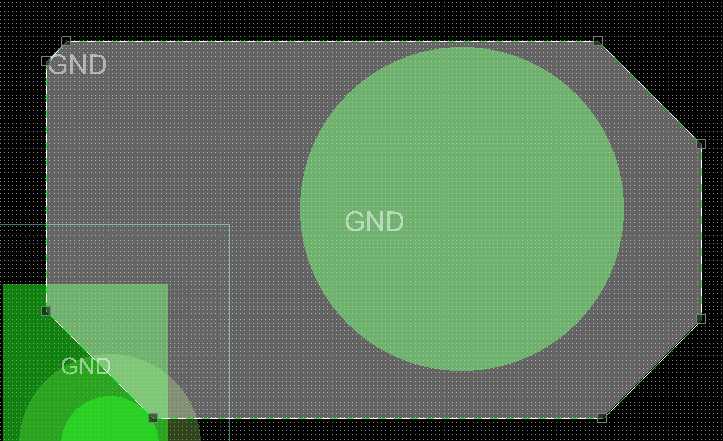

（2）用鼠标或者坐标命令画出Polygon的各个顶点、各个边，如图，画了一个GND的铜皮：

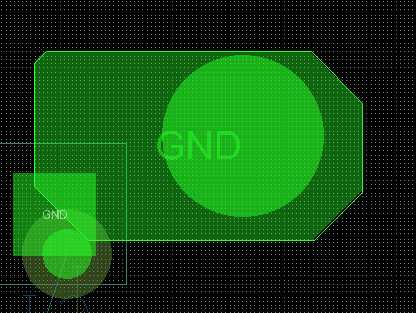

（3）调整铜皮形状：先选中铜皮，菜单栏Shape->Select Shape or Void/Cavity，然后鼠标点选需要更改的铜皮。

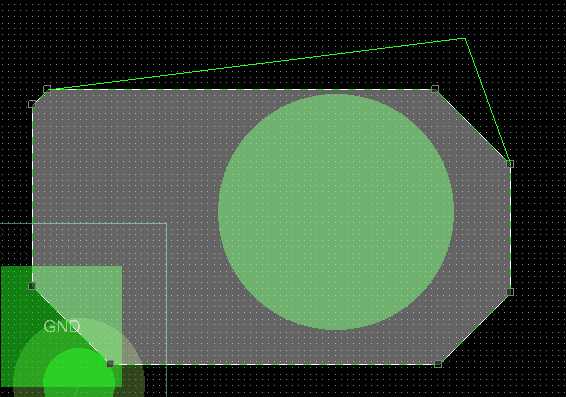

改变形状：此时发现铜皮顶点多了灰色正方形小点，如图：
有几种方式可以进行改变铜皮形状：
（1）改变顶点位置：鼠标在铜皮顶点灰色方块上，左键拖动/左键单击顶点位置，然后进行位置调整。

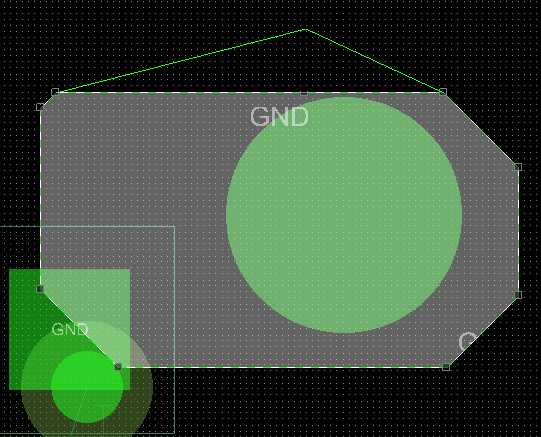

（2）从某一个边上拉出新的顶点：鼠标在这个边上，左键单击，然后进行位置调整。

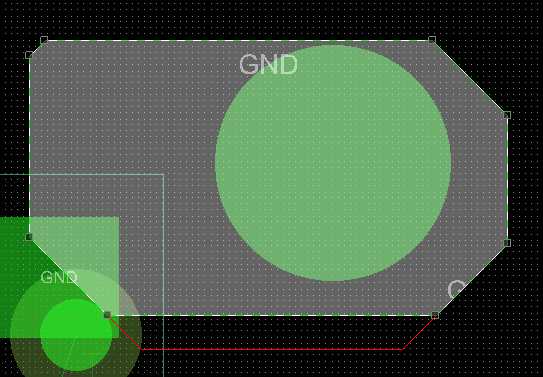

（3）平行拖动某一个边：鼠标在这个边上，左键单击并拖动，然后进行拖动。
