一、类结构
在类的UML图中，使用长方形描述一个类的主要构成，长方形垂直地分为三层，以此放置类的名称、属性和方法。
其中，
- 一般类的类名用正常字体粗体表示，如上图；抽象类名用斜体字粗体，如
User；接口则需在上方加上<<interface。 - 属性和方法都需要标注可见性符号，
+代表public，#代表protected，-代表private。 - 另外，还可以用冒号
:表明属性的类型和方法的返回类型，如+$name:string、+getName():string。当然，类型说明并非必须。
二、类关系

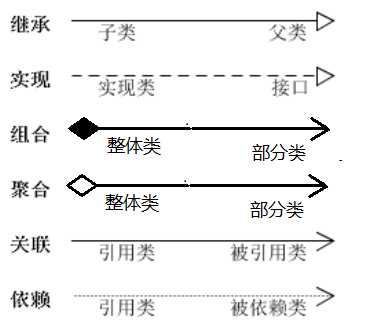

类与类之间的关系主要有六种：继承、实现、组合、聚合、关联和依赖，这六种关系的箭头表示如下
1.关联关系（Association）
关联关系：属于结构关系，对象与对象之间的关系
1.1单向关联
1 class Man
2 {
3 public Car car;
4 }
5 class Car
6 {
7
8 }
1.2双向关联
class Studen
{
public Grade grade;
}
class Grade
{
public Student student;
}
1.3自关联
1 class ClassA
2 {
3 public ClassA classA;
4 }
1.1.4多重关联：
1..1 : 表示另一个类的一个对象只与该类的一个对象有关系
0..*：表示另一个类的一个对象与该类的零个或多个对象有关系
0..*：表示另一个类的一个对象与该类的零个或多个对象有关系
1..*：表示另一个类的一个对象与该类的一个或多个对象有关系
0..1：表示另一个类的一个对象没有或者只有一个对象有关系
m..n：表示另一个类的一个对象与该类最少有m个最多有n个对象有关系
这里值得注意的是：有*的关联性关系就有数组
2.依赖关系（Dependence）：假设A类的变化引起了B类的变化，则说名B类依赖于A类。
大多数情况下，依赖关系体现在某个类的方法使用另一个类的对象作为参数。
依赖关系是一种“使用”关系，特定事物的改变有可能会影响到使用该事物的其他事物，在需要表示一个事物使用另一个事物时使用依赖关系。
所以我们一般用到的3种方式
（1）将一个对象作为类的参数，比如通过构造函数传参 public Car (A a){};
（2）将一个对象作为参数传入类的方法，比如 ：public void A(Car car);
（3）在一个类里面调用静态对象的方法，比如 Car.Move();
下面我们使用第一种方式
1 class Driver
2 {
3 public Driver(Car car)
4 {
5 car.Move();
6 }
7 }
8
9 class Car
10 {
11
12 public void Move(){
13 }
14 }
3.聚合关系（Aggregation）
聚合关系：表示整体与部分关系，部分是整体的一部分，也可以脱离整理独立存在。也就是说car被回收，gasoline不会跟car一起被回收。
1 class Car
2 {
3 public Gasoline gasoline;
4 //构造注入
5 public Car(Gasoline gasoline)
6 {
7 this.gasoline = gasoline;
8 }
9
10 //属性注入
11 public Gasoline Gasoline
12 {
13 get { return gasoline; }
14 set { gasoline = value; }
15 }
16 }
17
18 class Gasoline
19 {
20
21 }
这里注意的是：通过构造函数注入；通过属性注入；
4.组合关系
组合关系：也是整体和部分的关系，但是组合关系中整体控制部分的生命周期，也就是说你在使用car对象的时候，在它的构造函数里面创建wheel，在回收car的时候wheel同时被回收
1 class Car
2 {
3 public Wheel wheel;
4
5 public Car()
6 {
7 //实例化
8 wheel = new Wheel();
9 }
10 }
11
12 class Wheel
13 {
14
15 }
5.泛化关系（Generalization）
泛化关系：俗称继承关系，子类继承父类。
1 public class Subclass : Base
2 {
3 }
4
5 public class Base
6 {
7 }
6.实现关系（Realization）
实现关系：这个是属于接口之间继承的关系
1 class Subclass : IBase
2 {
3 public void Move()
4 {
5 }
6
7 }
8
9 interface IBase
10 {
11 void Move();
12
13 }
