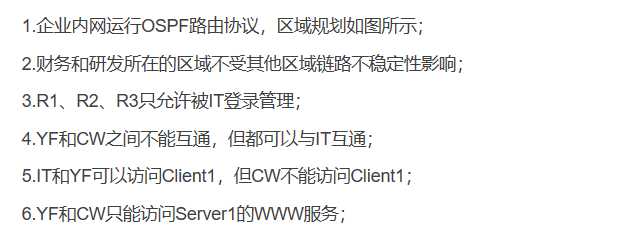

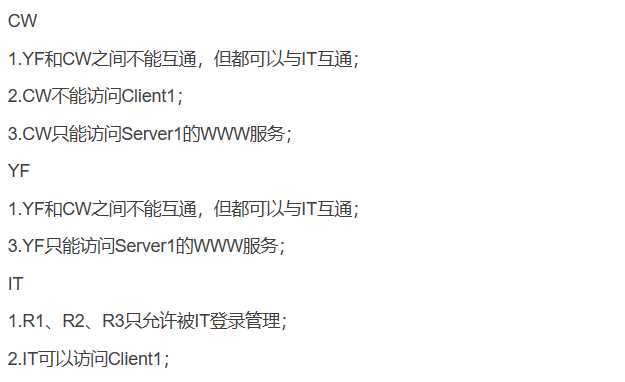

实验要求

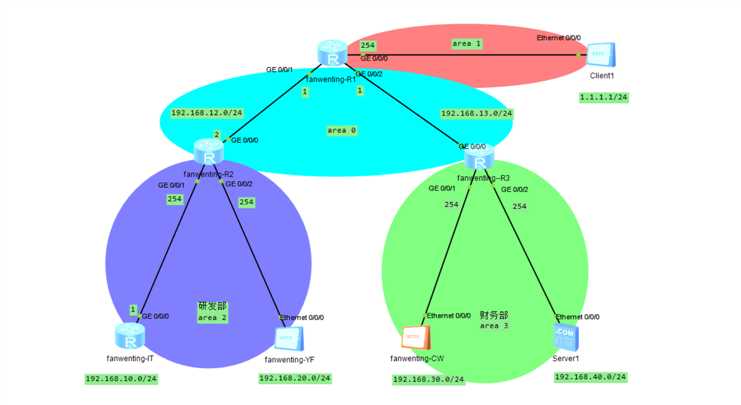

实验拓扑
实验分析
实验步骤
在相关设备上设置好基础配置，完成相应的IP地址配置以后。在相应路由器上配置OSPF。

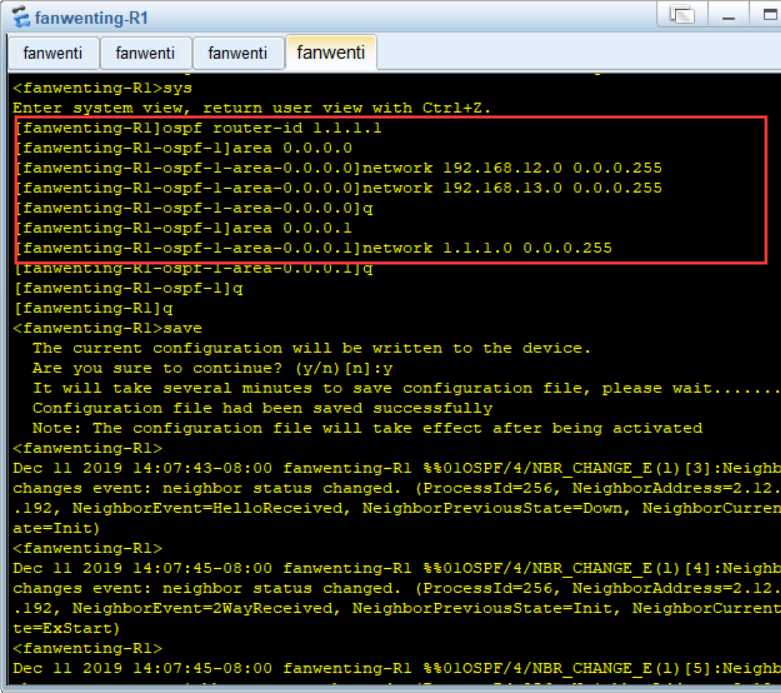

R1

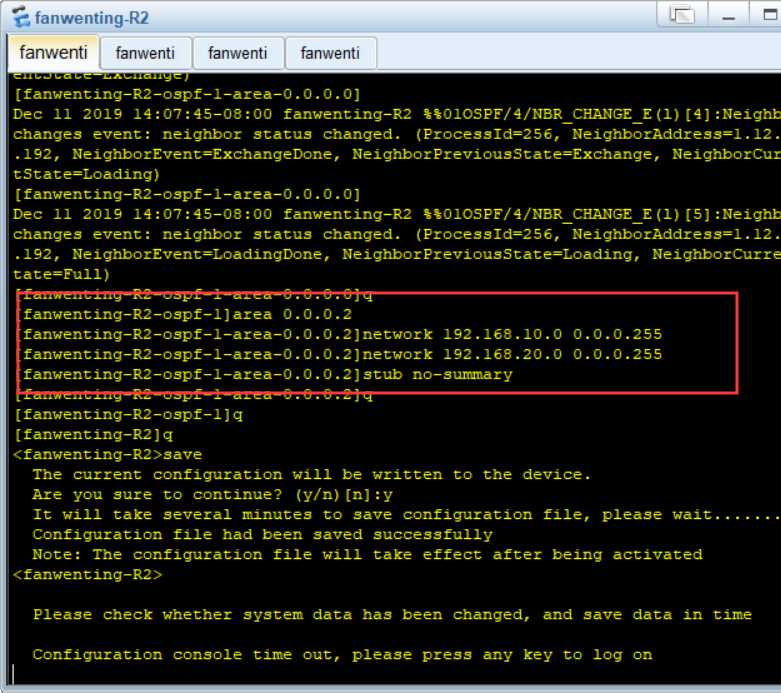

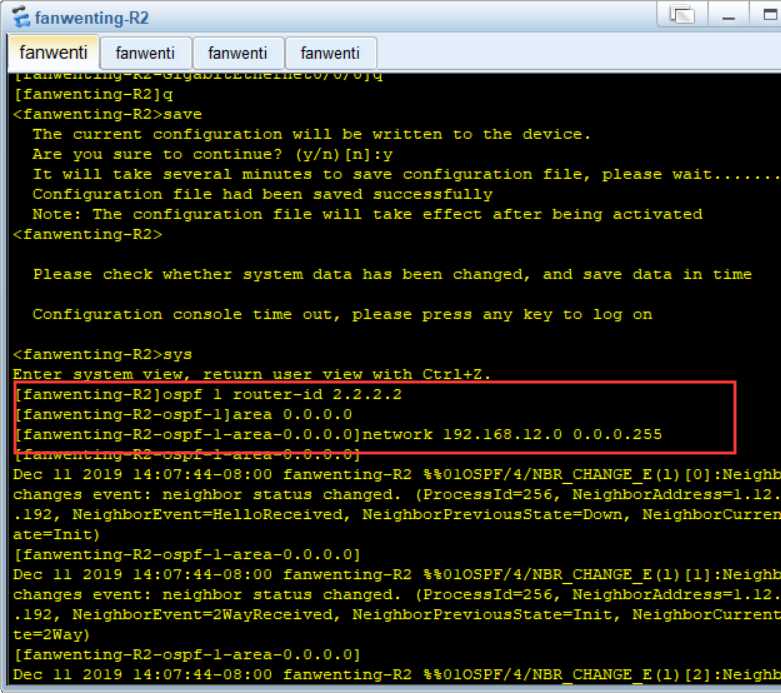

R2

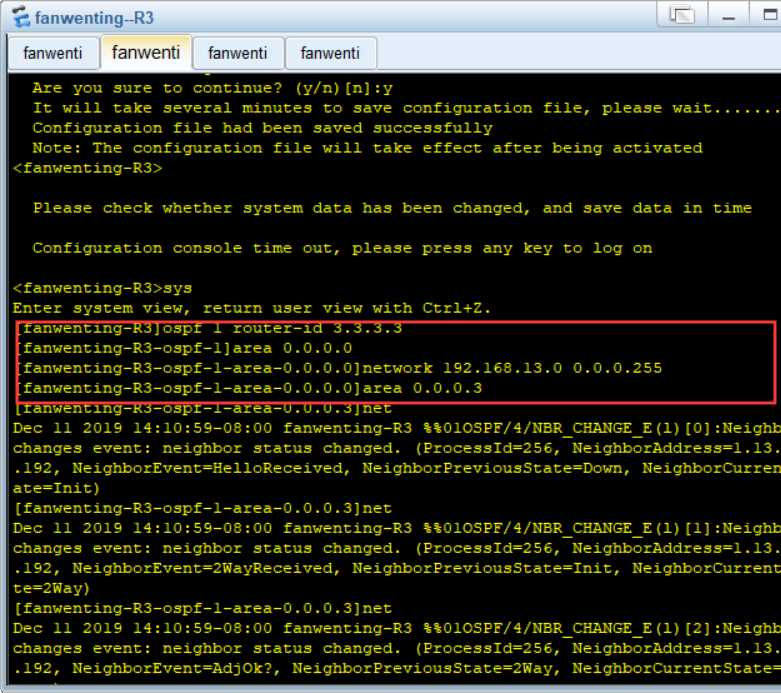

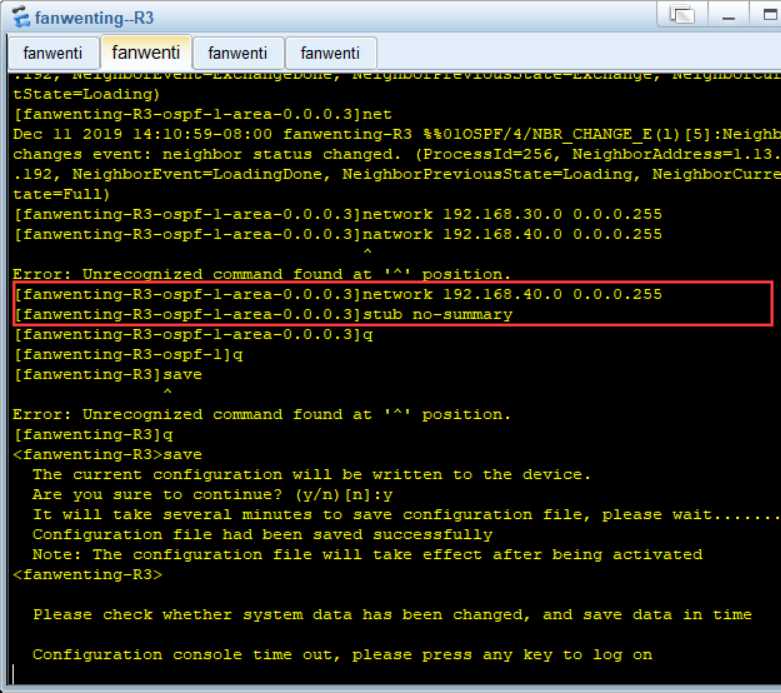

R3

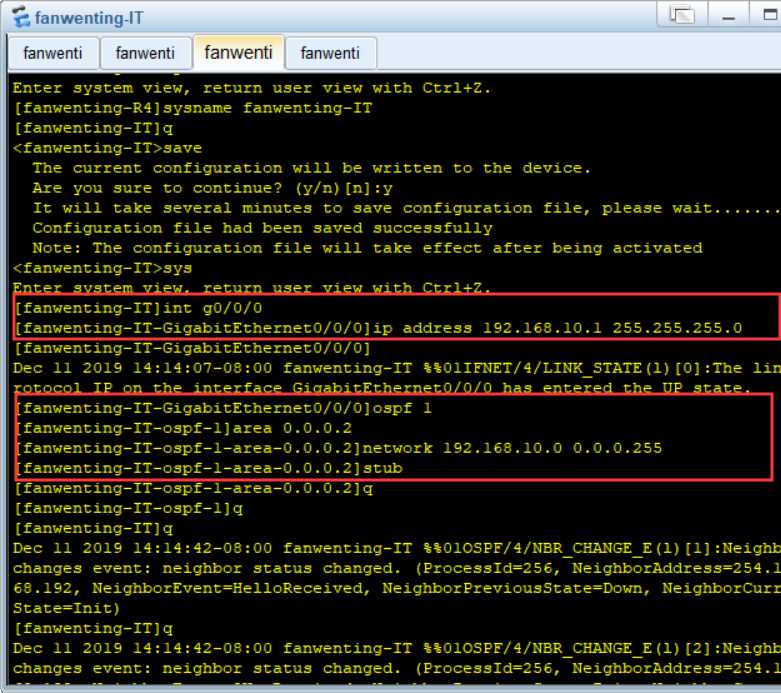

IT
创建ACL，满足相关实验要求。

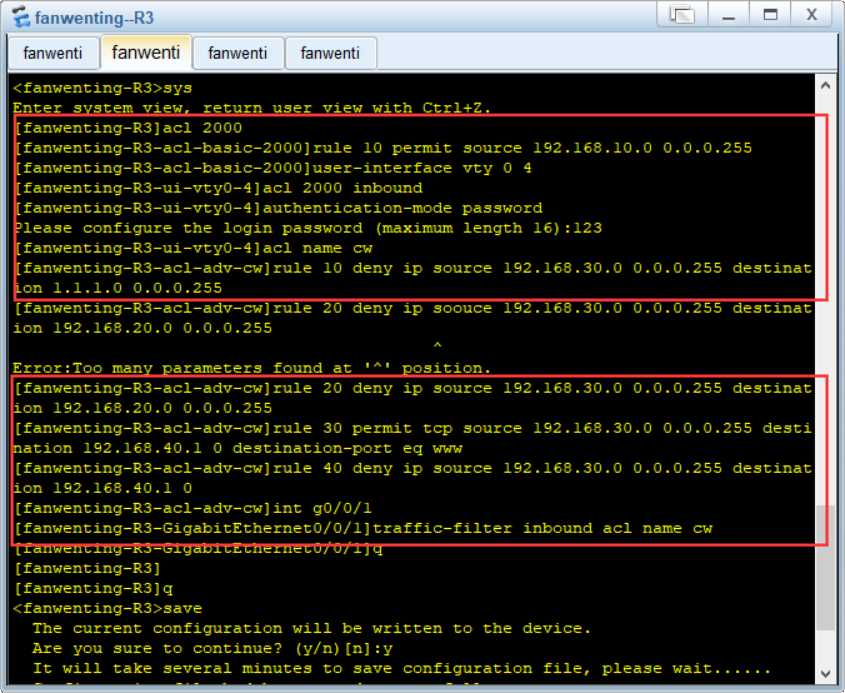

首先配置财务部交换机R3。

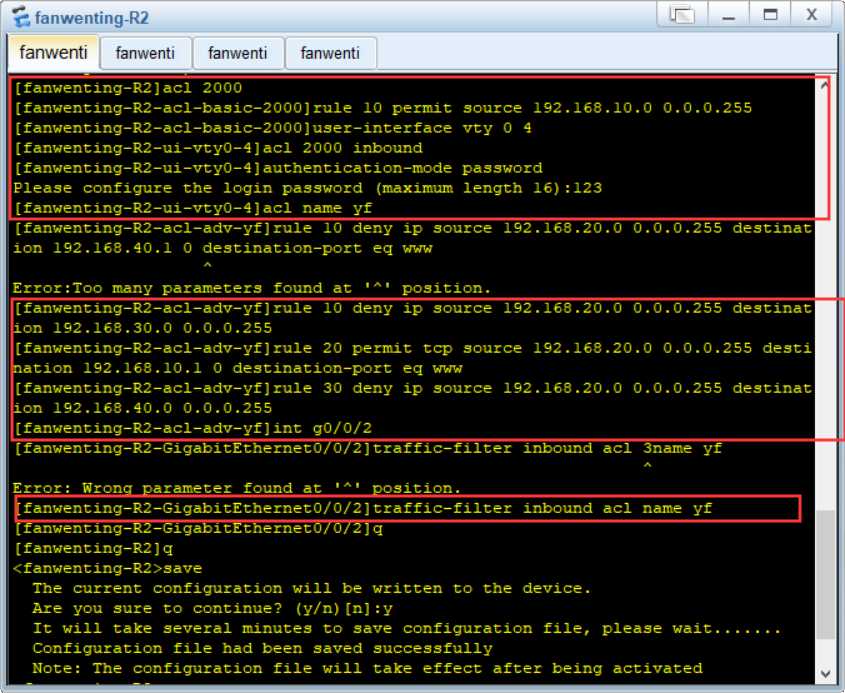

再配置财务部的交换机R2。

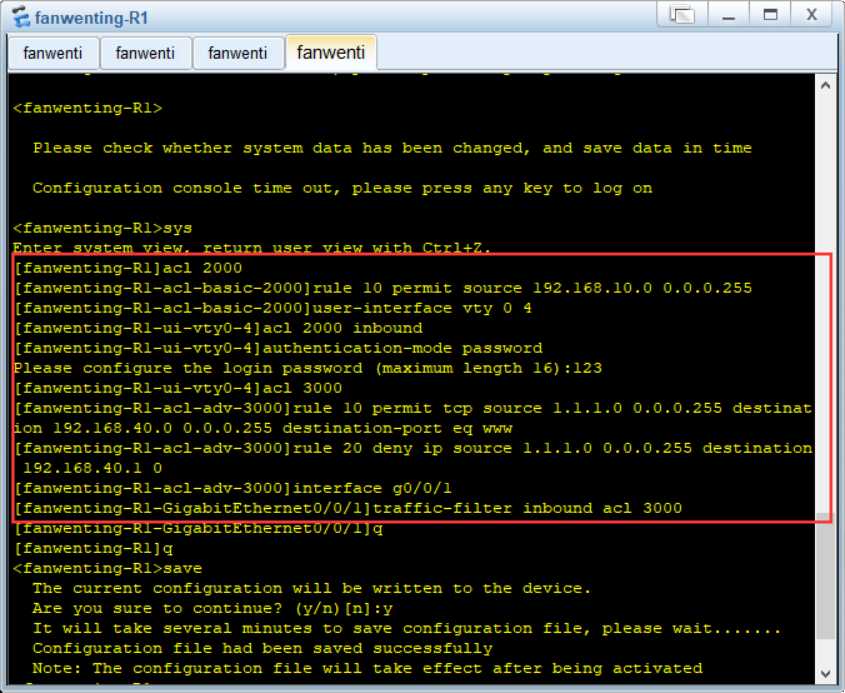

最后在交换机R1上配置IT部门。
配置完成后测试看是否满足题目要求。

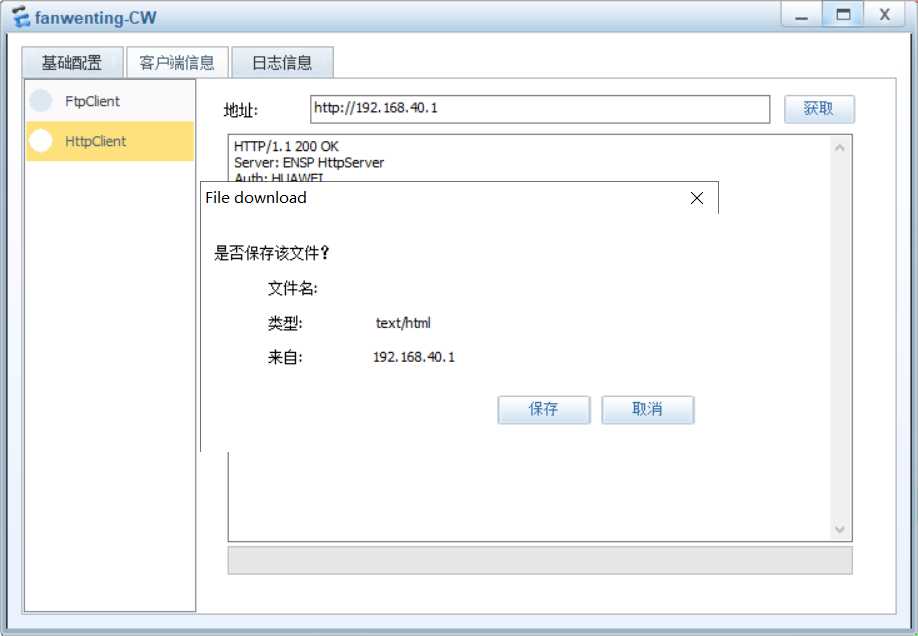

发现CW能访问Server1的Web服务器，但是无法ping通Server1。

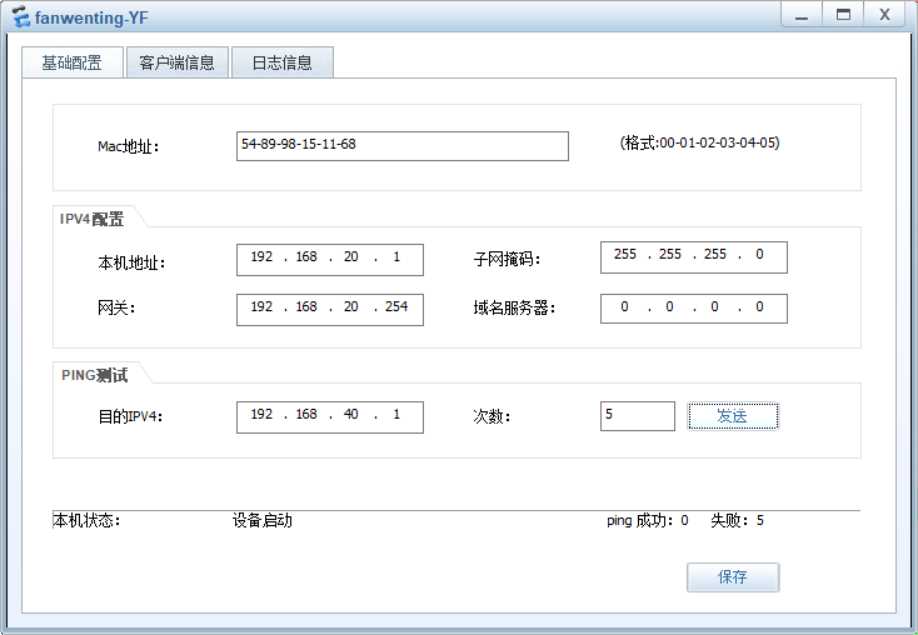

YF也可以访问server1的服务器但是无法Ping通server1。

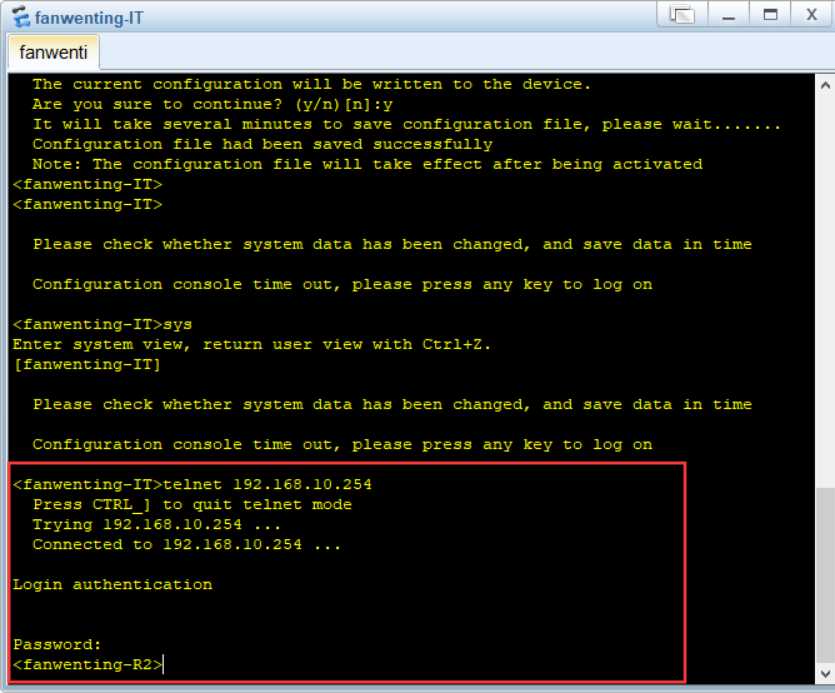

IT可以登录R2。

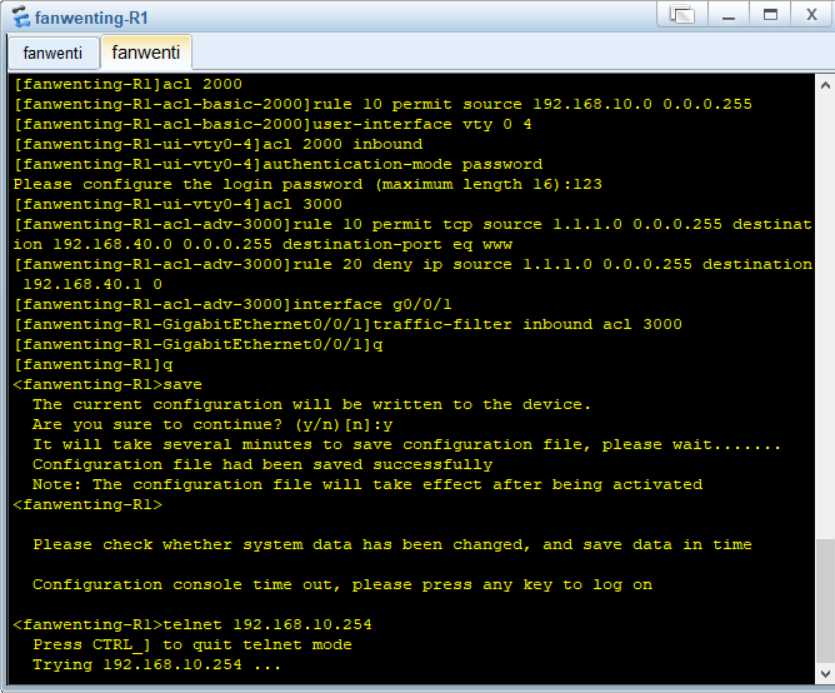

R1不能登录R2，可见满足实验条件，实验成功。
