OSPF 与ACL综合实验

要求如下：

1.企业内网运行OSPF路由协议，区域规划如图所示；
2.财务和研发所在的区域不受其他区域链路不稳定性影响；
3.R1、R2、R3只允许被IT登录管理；
4.YF和CW之间不能互通，但都可以与IT互通；
5.IT和YF可以访问Client1，但CW不能访问Client1；
6.YF和CW只能访问Server1的WWW服务；

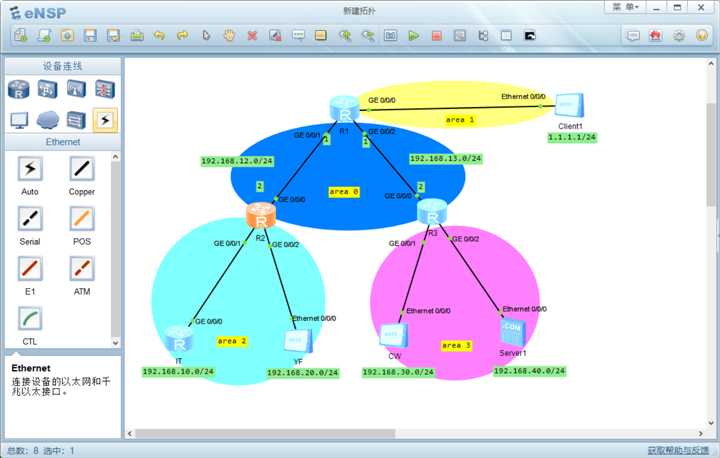

如下图所示，建立好实验所需拓扑图：

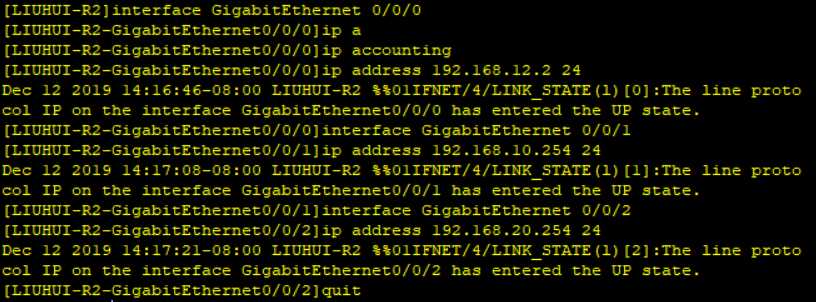

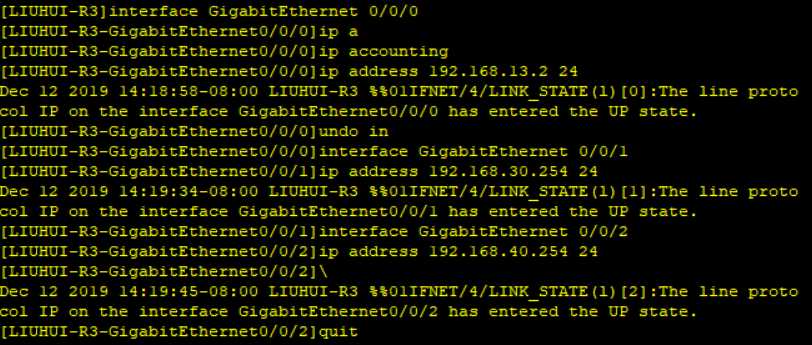

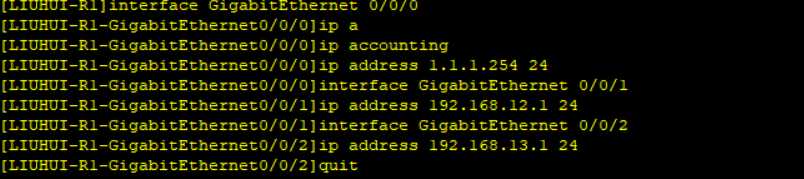

配置各个路由器的IP地址：

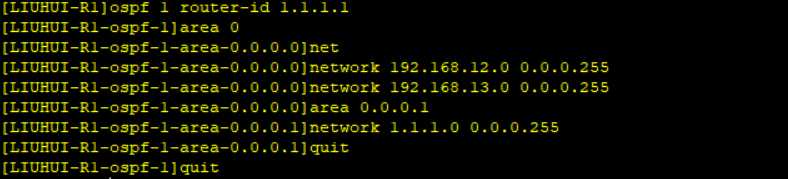

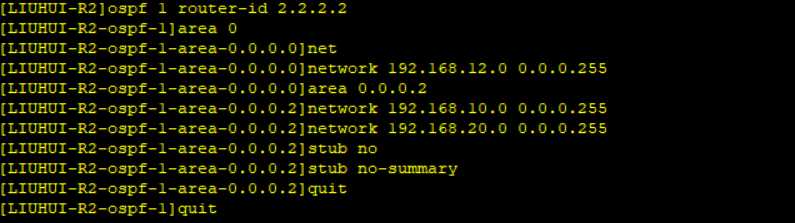

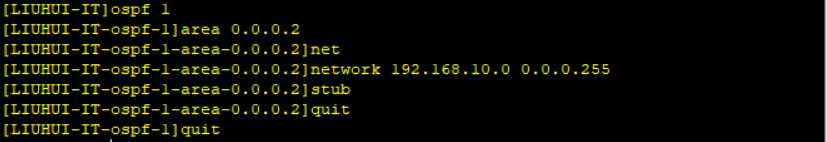

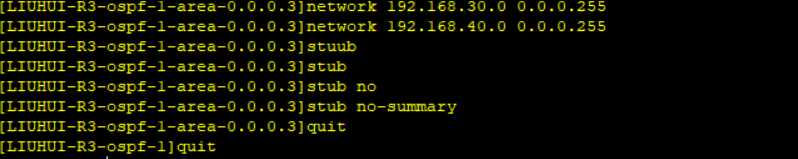

 之后用OSPF，使得各个路由器的路由表中，学习到各个终端的IP信息：

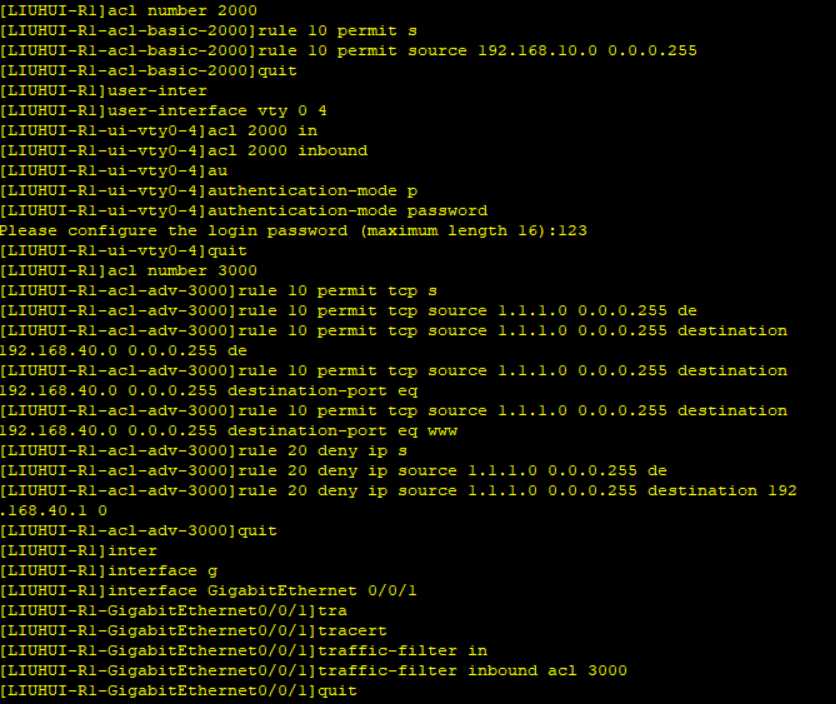

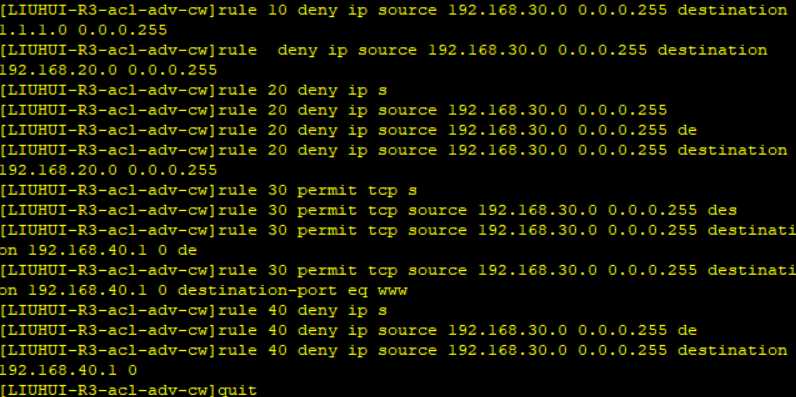

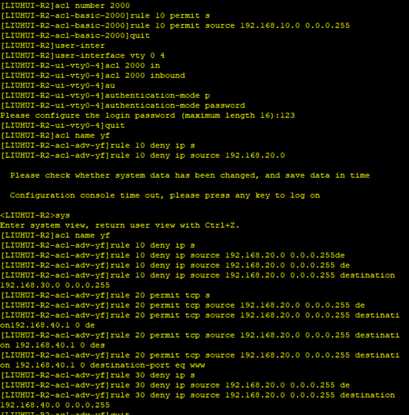

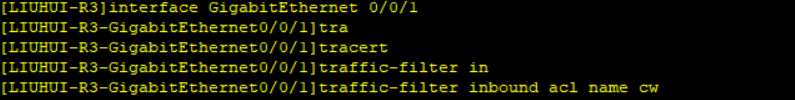

 然后配置acl防火墙协议

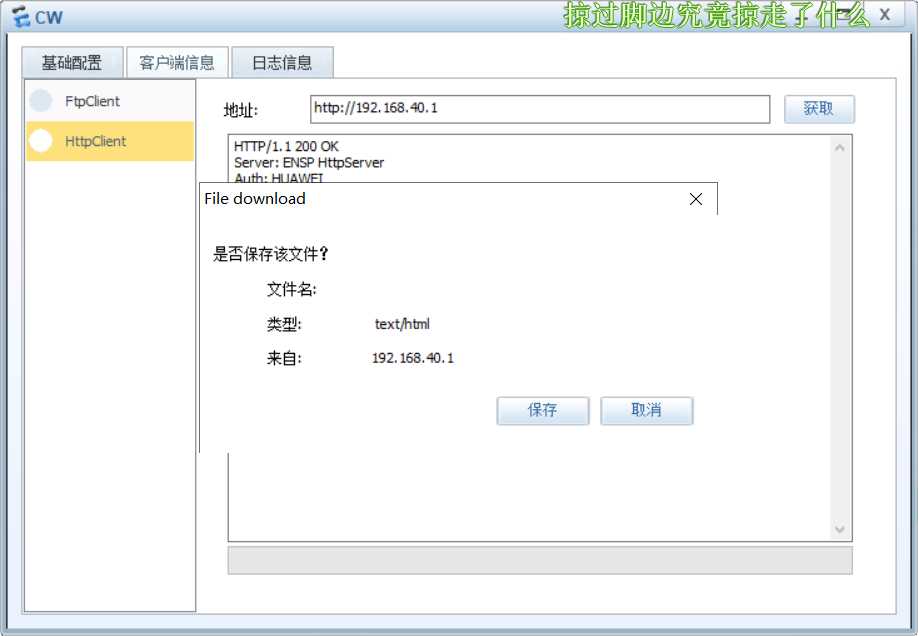

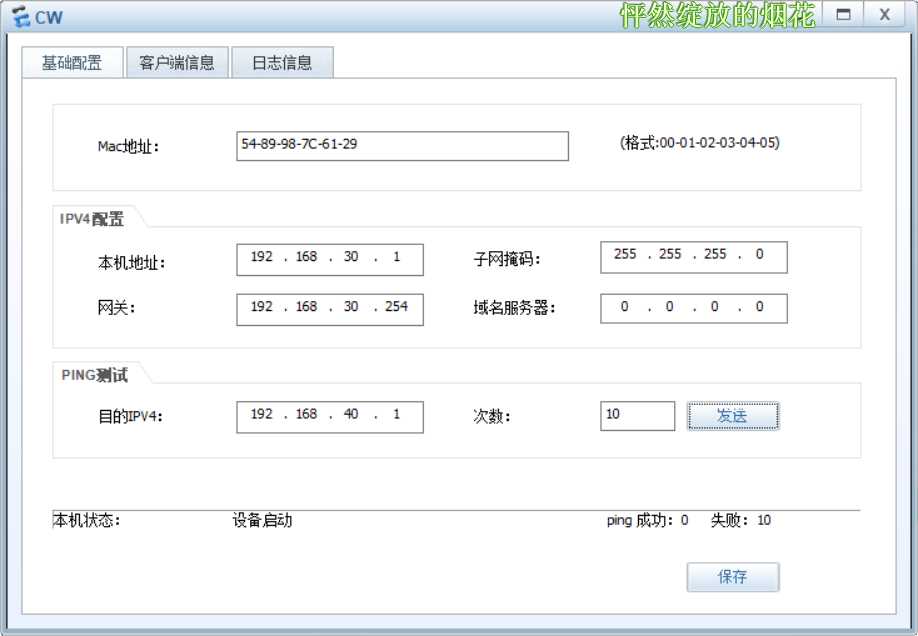

 在CW上测试其是否可以连接server1：

发现可以获取，但是无法ping通server。

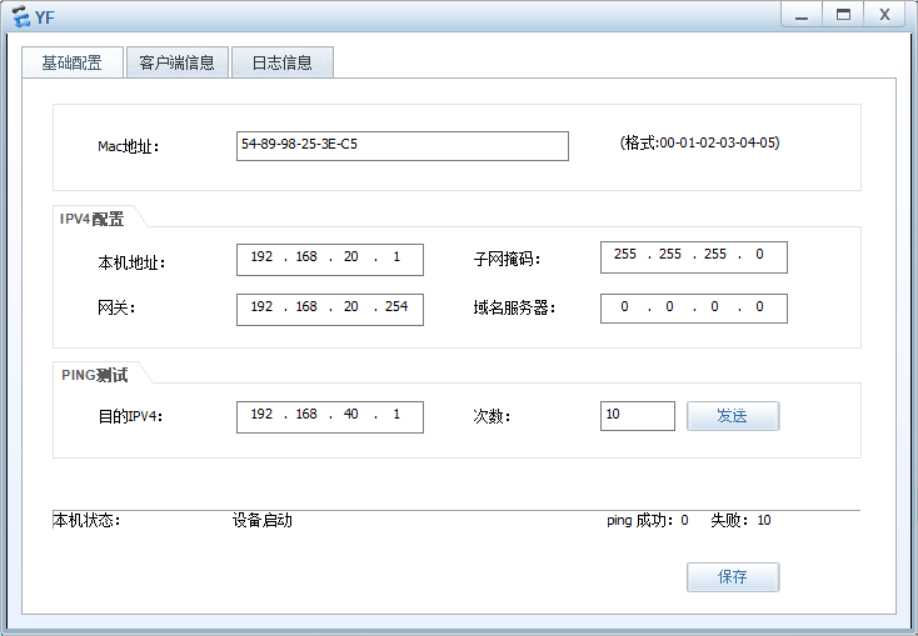

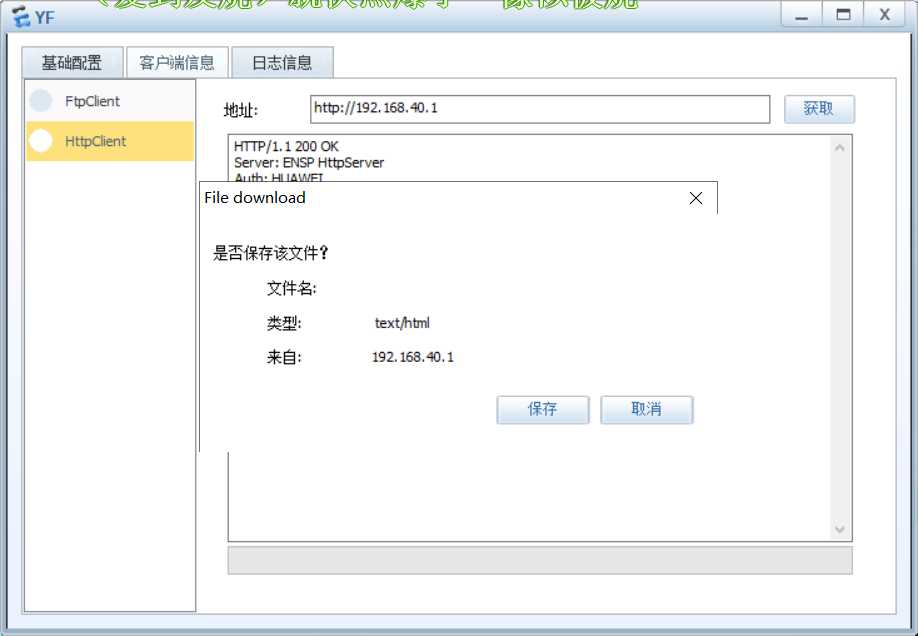

 YF也可以访问server：

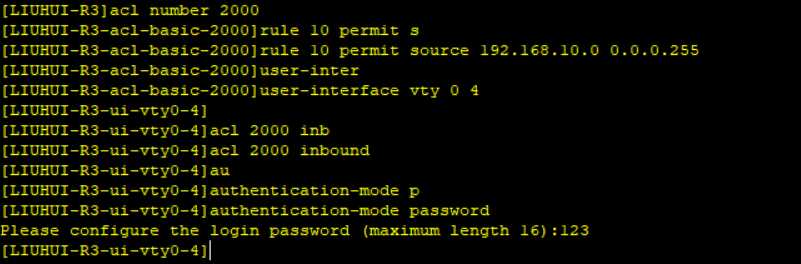

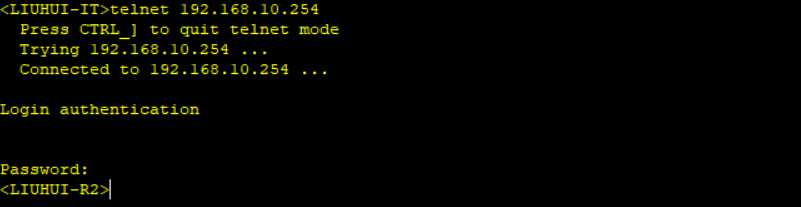

 LIUHUI-R1，LIUHUI-R2，LIUHUI-R3只能被IT登录管理：
