二维凸包学习笔记

初识二维凸包

• 凸包是计算机图形学中的一个概念。
• 但是讲大白话的话就是：
  • 给你一堆点，然后用一个多边形把这些点圈起来，这个多边形就是凸包。（当然多边形周长是最小的。）
• 求凸包有好多种方法，\(Graham\)法较为常用。
• \(Graham\)葛立恒，曾经是美国数学学会\((AMS)\)主席。

前置知识

• 简单平面几何知识
• 叉积的概念或基础的线性代数中的行列式知识

Graham算法

本质

• \(Graham\)扫描算法维护一个凸壳，通过不断地在凸壳中加入新的点和取出影响凸性的点最后形成凸包。
• 凸壳：凸包的一部分。

算法流程

\(1:\)排序

• 选择一个\(y\)值最小的点（如果有相同的\(y\)，则选择\(x\)最小），记为\(P_1\)。
• 那其实就相当于选了一个最下边的点，而且这个点一定在凸包的边上。
• 剩下的点按照极角的大小逆时针排序，编号为\(P_2\)~\(P_n\)

\(2:\)扫描

• 逆时针顺序扫描\(P_1\)~\(P_2\)，\(P_2\)~\(P_3,...,P_n\)~\(P_1\)，如果扫描的那条线是逆时针，则确定他是凸包的点，否则不是。
• 这么说比较抽象，直接来看过程图示模拟。

过程模拟

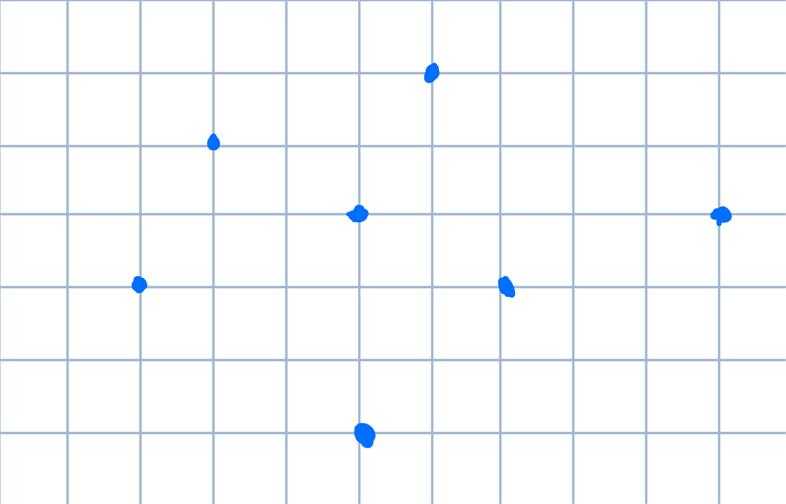

• 首先我随机设置了一些点，如图所示。

•

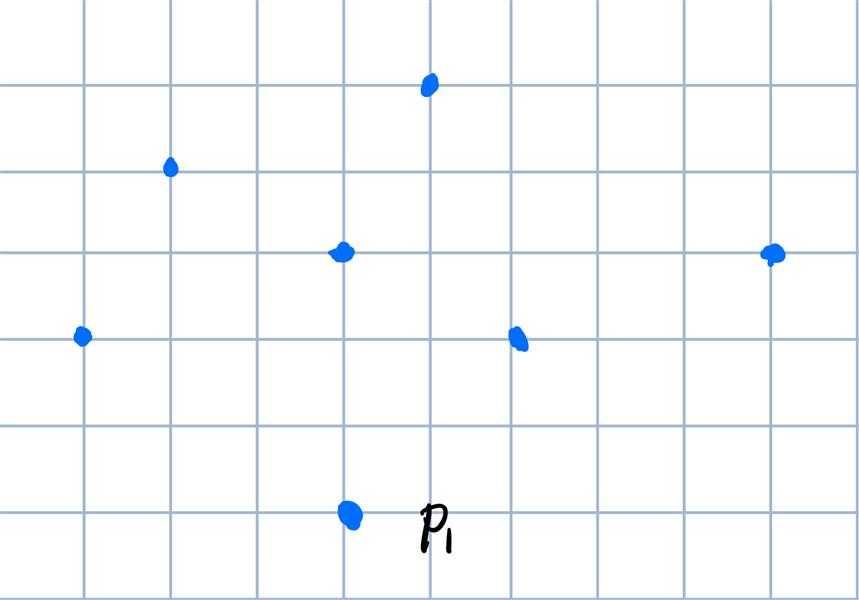

• 之后我先取\(y\)值最小的点，很显然是最下方的那个点，将他设置为\(P_1\)。

•

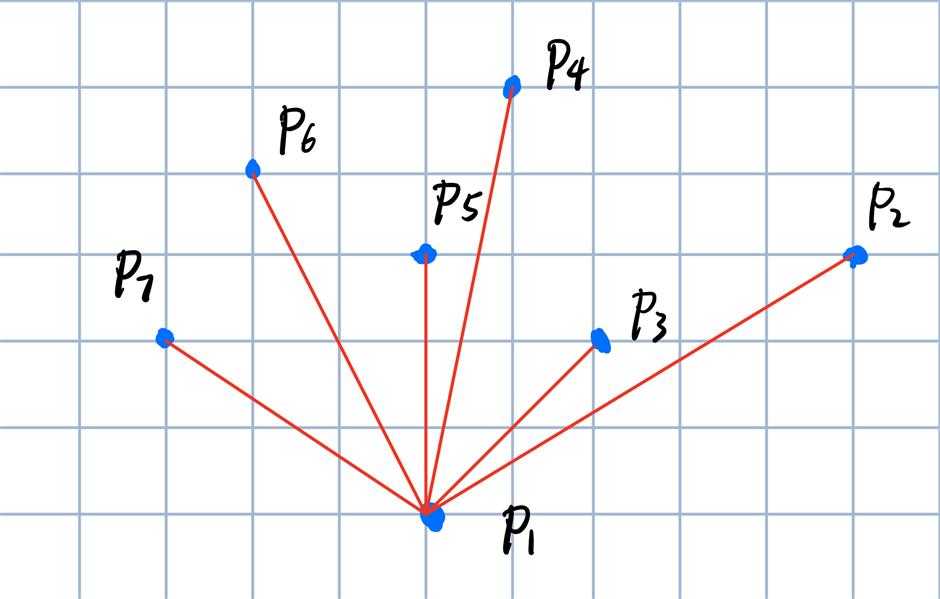

• 之后按照极角排序

•

• 这时候我们就给点编好号了

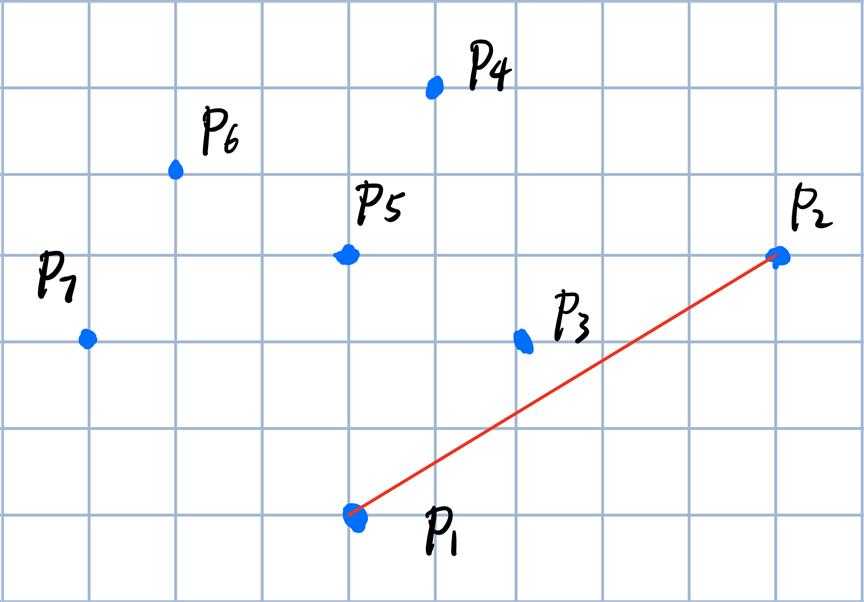

• 我们先扫描\(P_1\)到\(P_2\)。

•

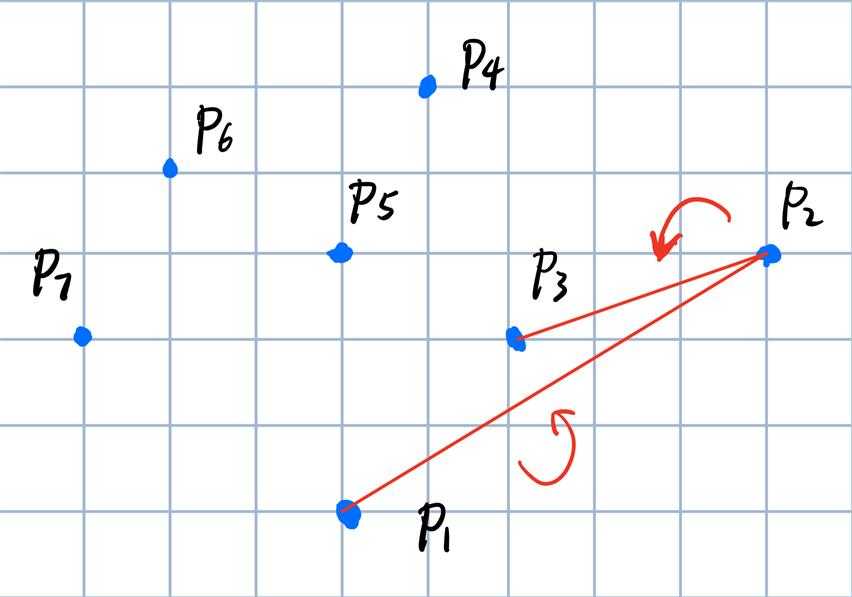

• 然后扫描\(P_2\)~\(P_3\)

•

• 我们发现新的这一条先也是逆时针的，所以我们将\(P_3\)候选。
• 当然对于整幅图，\(P_3\)不在凸包上，但是对于\(P_1,P_2,P_3\)来讲，\(P_3\)在凸包上。

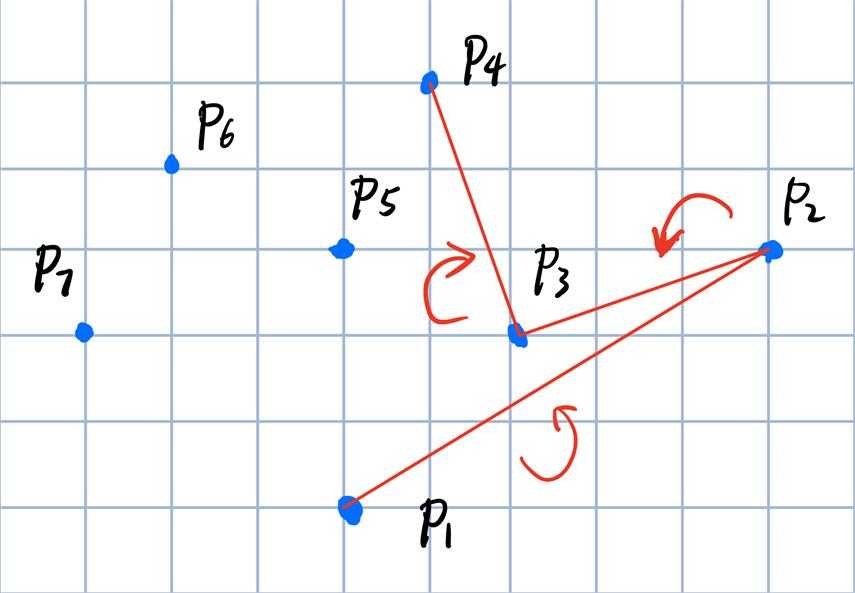

• 接下来扫描\(P_3\)~\(P_4\)

•

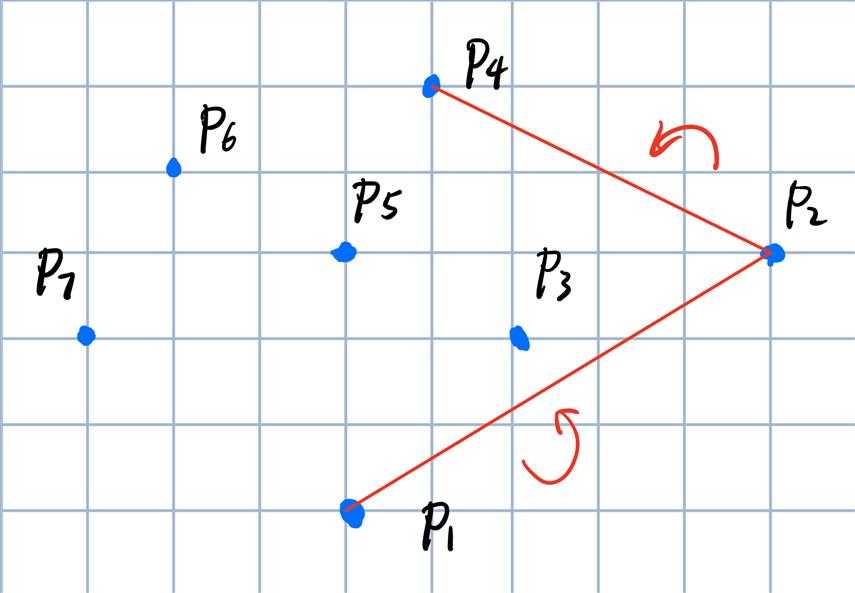

• 我们发现新的扫描的\(P_3\)~\(P_4\)顺时针了，说明\(P_3\)不应该候选，\(P_4\)应该候选，所以将\(P_2\)~\(P_3\)删除后加入\(P_2\)~\(P_4\)。

•

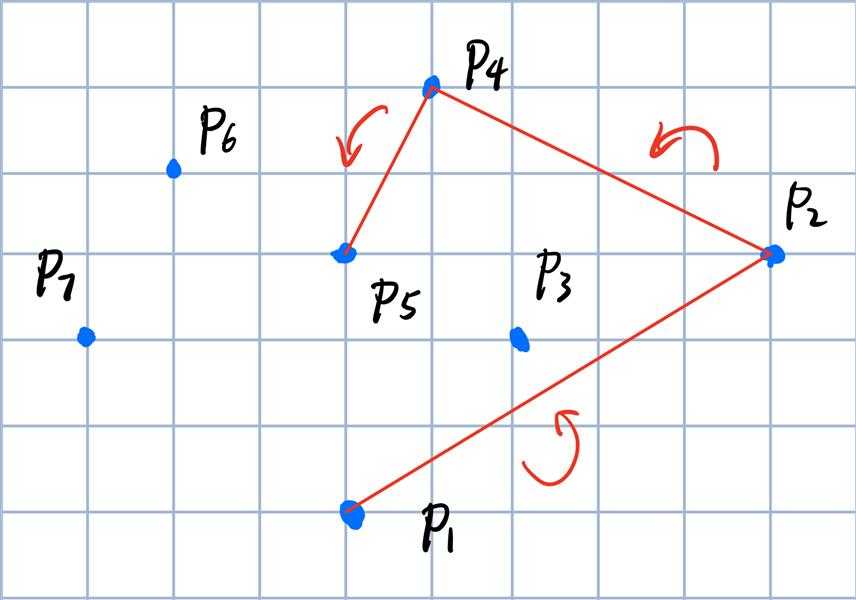

• 之后我们看\(P_4\)到\(P_5\)

•

• 这时候是逆时针，将\(P_5\)候选。

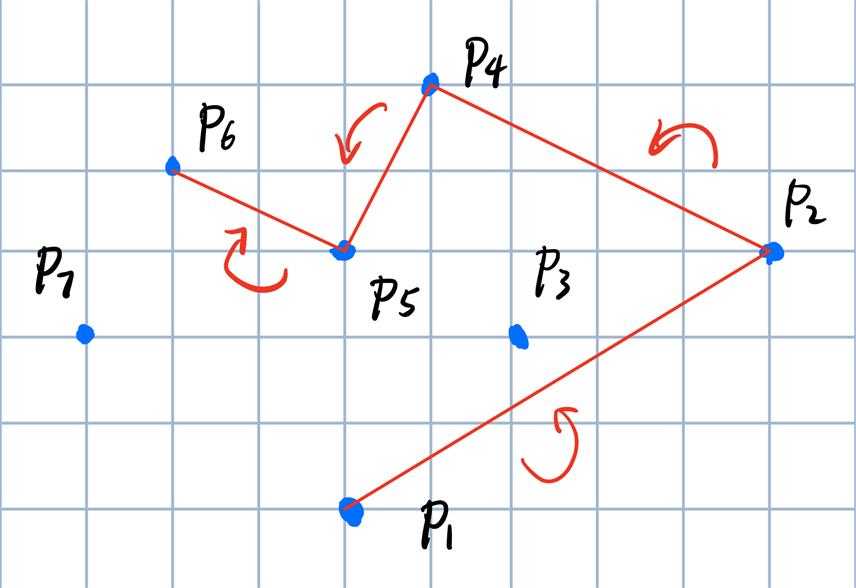

• 接下来扫描\(P_6\)

•

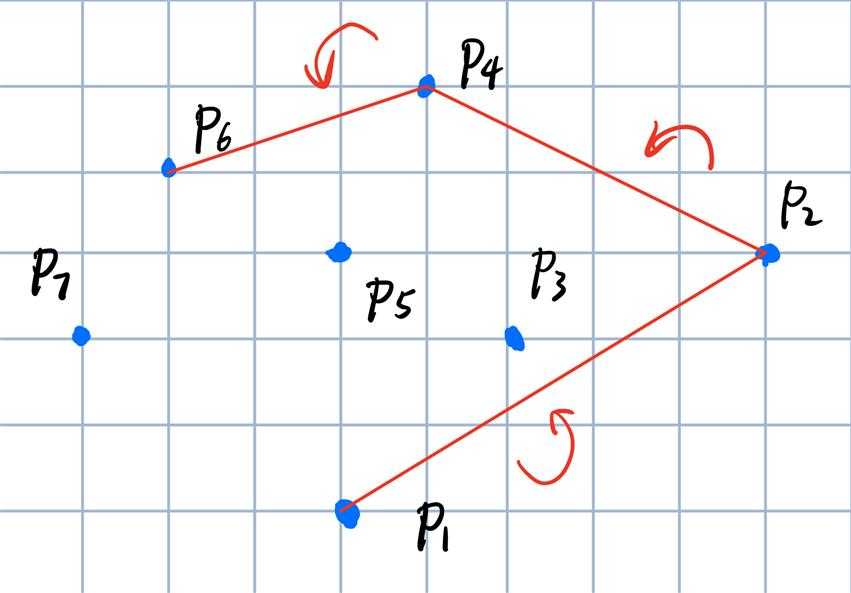

• 这时候顺时针了，所以\(P_5\)不应该候选，删除\(P_4\)~\(P_5\)后加入\(P_4\)~\(P_6\)。

•

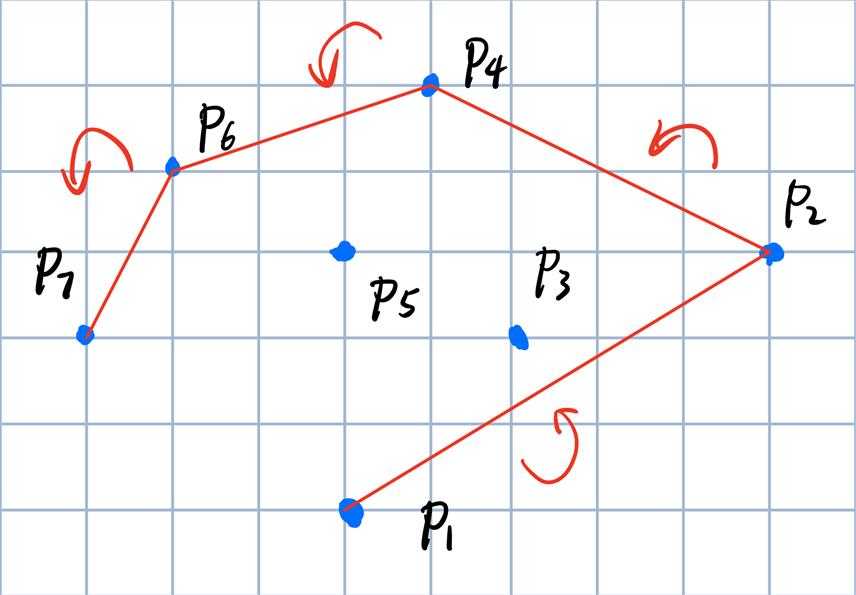

• 然后看\(P_7\)

•

• 逆时针，\(P_7\)候选

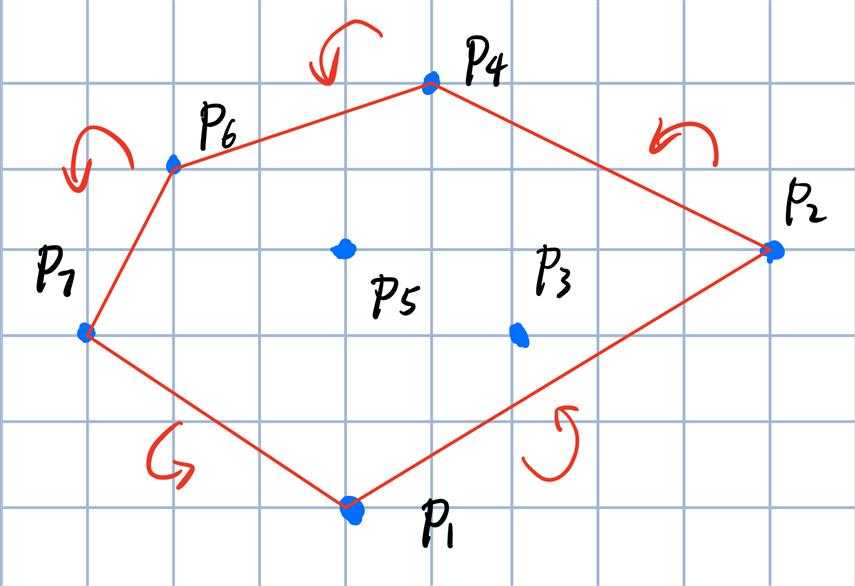

• 最后连接\(P_1\)回来即可

•

代码实现

• 我们发现每次扫描一个出点的时候都是先让他可能候选，当他下一条出的边依然是逆时针就将他确定候选，所以这时候用一个栈来保存点就可以了。

• 当他可能候选的时候入栈，如果不是的话\(pop\)栈即可。

• 对于顺时针还是逆时针，我们运用叉积来判断。（如果这里学过线性代数应该就能很快理解代码里的VP函数）

• 模板题：洛谷2742二维凸包

  #include<bits/stdc++.h>
  using namespace std;
  const int maxn = 1e5 + 10;

  int n;

  struct Node{
      double x, y;
  }p[maxn], s[maxn];
  //p是点 s数组模拟栈

  //二维向量叉积公式a(x1, y1), b(x2, y2)
  //a × b = (x1y2 - x2y1)
  double vp(Node a1, Node a2, Node b1, Node b2){
      //VectorProduct 向量叉积
      return (a2.x-a1.x)*(b2.y-b1.y) - (b2.x-b1.x)*(a2.y-a1.y);
  }

  double dis(Node a, Node b){
      //返回两点距离
      return sqrt((b.y-a.y)*(b.y-a.y)+(b.x-a.x)*(b.x-a.x));
  }

  bool cmp(Node a, Node b)
  {
      double tmp = vp(p[1], a, p[1], b);
      if(tmp > 0) return 1;
      //叉积为0 说明两点共线
      //让离远点远的点排在靠后的地方
      if(tmp == 0 && dis(p[0], a) < dis(p[0], b)) return 1;
      return 0;
  }//极角排序

  int main()
  {
      scanf("%d", &n);
      for(int i = 1; i <= n; i++)
      {
          scanf("%lf%lf", &p[i].x, &p[i].y);
          if(i != 1 && p[i].y < p[1].y) //让p1保存最靠下的点
          {
              double tmp;
              tmp = p[1].y; p[1].y = p[i].y; p[i].y = tmp;
              tmp = p[1].x; p[1].x = p[i].x; p[i].x = tmp;
          }
      }

      sort(p+2, p+1+n, cmp);

      int cnt = 1; //stack.size()
      s[1] = p[1];

      for(int i = 2; i <= n; i++)
      {
          //判断上一个点会不会不合法
          while(cnt > 1 && vp(s[cnt-1], s[cnt], s[cnt], p[i]) <= 0)
              cnt--;
          s[++cnt] = p[i];
      }
      s[cnt+1] = p[1];  //最后回到起点
      //此时栈中存的是所有凸包上的点
      double ans = 0;
      for(int i = 1; i <= cnt; i++)
          ans += dis(s[i], s[i+1]);
      printf("%.2f\n", ans);
      return 0;
  }
