1、 掌握三层交换机之间通过RIP协议实现网段互通的配置方法。
2、 理解动态实现方式与静态方式的不同

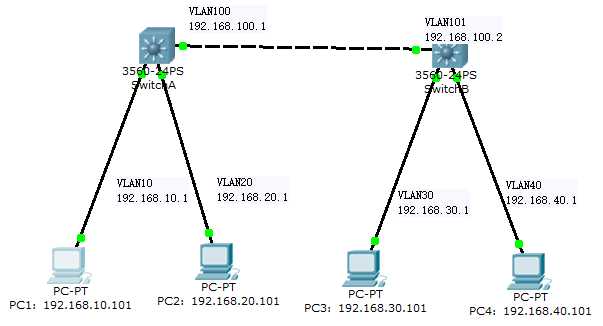

当两台三层交换机级联时，为了保证每台交换机上所连接的网段可以和另一台交换机上连接的网段互相通信，使用RIP协议可以动态学习路由。
1、 在交换机A和交换机B上分别划分基于端口的VLAN：
|
交换机 |
VLAN |
端口成员 |
|
交换机A |
10 |
1~8 |
|
20 |
9~16 |
|
|
100 |
24 |
|
|
交换机B |
30 |
1~8 |
|
40 |
9~16 |
|
|
101 |
24 |
2、 交换机A和B通过的24口级联。
3、 配置交换机A和B各VLAN虚拟接口的IP地址分别如下表所示：
|
VLAN10 |
VLAN20 |
VLAN30 |
VLAN40 |
VLAN100 |
VLAN101 |
|
192.168.10.1 |
192.168.20.1 |
192.168.30.1 |
192.168.40.1 |
192.168.100.1 |
192.168.100.2 |
4、 PC1-PC4的网络设置为：
|
设备 |
IP地址 |
gateway |
Mask |
|
PC1 |
192.168.10.101 |
192.168.10.1 |
255.255.255.0 |
|
PC2 |
192.168.20.101 |
192.168.20.1 |
255.255.255.0 |
|
PC3 |
192.168.30.101 |
192.168.30.1 |
255.255.255.0 |
|
PC4 |
192.168.40.101 |
192.168.40.1 |
255.255.255.0 |
Switch>enable Switch#config Configuring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#hostname SwitchA SwitchA(config)#vlan 100 SwitchA(config-vlan)#exit SwitchA(config)#vlan 10 SwitchA(config-vlan)#exit SwitchA(config)#vlan 20 SwitchA(config-vlan)#exit
SwitchA(config)#interface fastEthernet 0/24 SwitchA(config-if)#switchport access vlan 100 SwitchA(config)#interface range fastEthernet 0/1-10 SwitchA(config-if-range)#switchport access vlan 10 SwitchA(config-if-range)#interface range fastEthernet 0/11-20 SwitchA(config-if-range)#switchport access vlan 20 SwitchA(config-if-range)# SwitchA#
SwitchA(config)#interface vlan 100 SwitchA(config-if)#ip address 192.168.100.1 255.255.255.0 SwitchA(config-if)#no shutdown SwitchA(config-if)#interface vlan 10 SwitchA(config-if)#ip address 192.168.10.1 255.255.255.0 SwitchA(config-if)#no shutdown SwitchA(config-if)#interface vlan 20 SwitchA(config-if)#ip address 192.168.20.1 255.255.255.0 SwitchA(config-if)#no shutdown SwitchA(config-if)#exit
SwitchA(config)#ip routing SwitchA(config)#router rip SwitchA(config-router)#network 192.168.10.0 SwitchA(config-router)#network 192.168.20.0 SwitchA(config-router)#network 192.168.100.0
在特权模式下查看路由表
ps：另一台交换机的配置与此相似。
1、在设置网关，没有RIP路由协议之前：
PC1与PC2，PC3与PC4可以互通。
PC1、PC2与PC3、PC4不通。
2、 配置RIP路由协议之后：
四台PC之间都可以互通。
