亚稳态

时间:2019-12-22 21:27:20      阅读:100      评论:0      收藏:0      [点我收藏+]

在违背建立时间、保持时间时,亚稳态可能会出现。

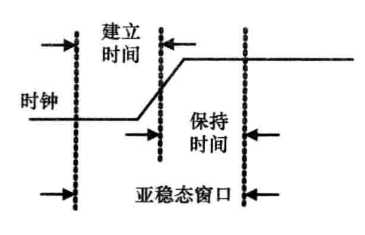

亚稳态窗口(Metastability Window):由建立时间与保持时间决定,具有特定时间长度;在这段时间内输入信号和时钟如果发生变化可能会导致输出成为亚稳态;窗口越大,进入亚稳态的概率越大。

技术分享图片



 信号违背时序要求的条件:

  1. 输入信号是异步信号;
  2. 时钟偏移/摆动(上升/下降时间)高于容限值;
  3. 信号在两个不同頻率或者相同频率但是相位和偏移不同的时钟域下跨时钟域工作;
  4. 组合延迟使触发器的数据输入在亚稳态窗口内发生变化;

避免亚稳态的方法:

  1. 确保时钟周期足够长,clk>准稳态的解析时间/通往下一级触发器的路径上的任何逻辑延迟;
  2. 使用同步器;
