External Network/API Network：连接外网，用于调用 openstack 的 API，虚拟机访问外网，外部ssh到虚拟机
Data Network：数据网络，虚拟机之间的数据传输
Management Network：管理网络，openstack 内部各个模块之间的交互，连接数据库，连接 Message Queue
br-int 综合网桥，实现内部网络功能
br-ex 外部网桥，与外部网络通信
单节点是 openstack 的测试环境，对于复杂环境的多节点，每个机器都有自己的 br-int

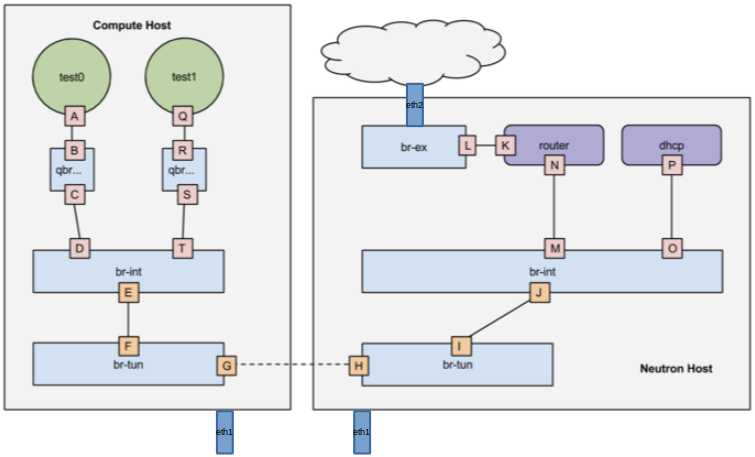

对于多节点结构，可以想象 br-int 是一个大的，横跨所有节点的二层 switch
然而 br-int 在实际环境中是物理的分隔开了，需要有一种方式将它们串联起来，openstack 提供了多种方式，例如 GRE，VLAN，VxLAN
不同机器上的 br-int 通过 br-int 下面的网卡连接
对于虚拟机和虚拟 router，它们仍然觉得是连接到了一共大的 L2 的 br-int 上，通过这个 br-int 相互通信，它们感受不到 br-int 下面的虚拟网卡 br-tun
如果有不同的 tenant，创建了不同的 private network，为了在 Data Network 上对数据进行隔离，创建 private network 的时候，需要指定 vlanid

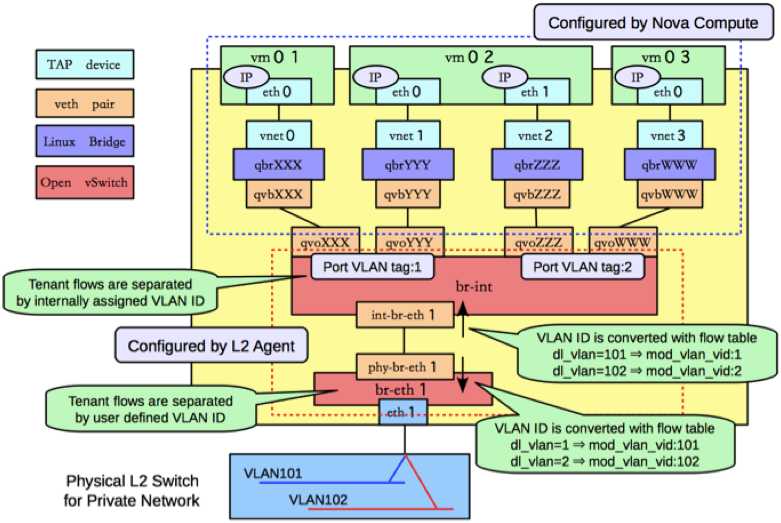

不同的 tenant 的 private network 上创建的虚拟机，连接到 br-int 上的时候都是带 tag 的，所以不同 tenant 的虚拟机，即使连接到同一个 br-int 上，因为 tag 不同，也是不能相互通信
同一个机器上的 tag 计数仅在本机有效，并不使用我们创建 private network 指定的全局唯一的 vlanid
全局唯一的 vlanid 仅在 br-int 以下的虚拟网卡和物理网络中使用
虚拟机仅能感知 br-int 以上的网络，看不到打通 br-int 所要使用的 vlanid

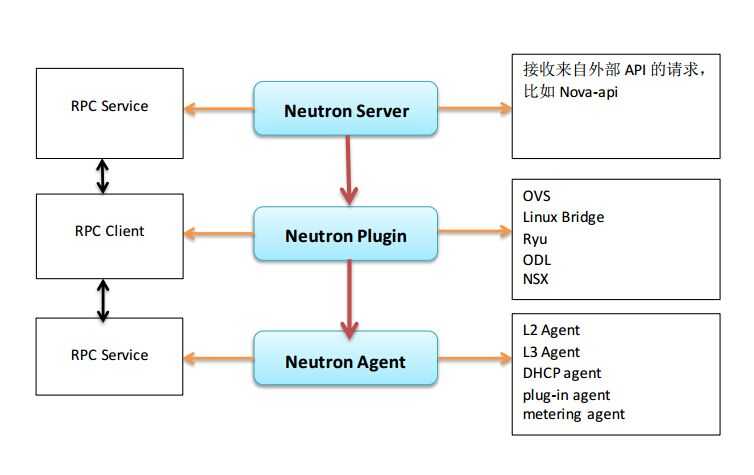

neutron-server：接受 api 调用，发送到对应的 neutron-plugin 上
neutron-plugin：实现网络功能，交给对应的 neutron-agent
neutron-agent：模拟出具体设备
neutron-L2-agent：二层代理，用于管理 vlan 的插件，实现二层网络通信的代理
neutron-L3-agent：租户网络和 floating ip 之间的转换
neutron-metadata-agent：运行在网络节点，用于响应 nova 的 metadata 请求
LBaaS agent：为多台实例和 ovs agent 提供负载均衡服务
tap/tun 虚拟了一套网络接口，与物理网络几乎无区别
tap/tun 虚拟网络设备的原理：
在 linux 内核中添加了一共 tap/tun 虚拟设备的驱动程序，和与之关联的字符设备文件 /dev/tunX，协议栈可以像操作普通网卡一样操作（read/write 设备文件） tunX 代表的虚拟网卡
tap 和 tun 的区别：
1.tap 工作在二层，可以配置 mac 和 ip 地址
tun 工作在点对点三层，无 mac 地址
2.tap 子网掩码为 /24，对应以太网设备
tun 子网掩码为 /30，对应点对点设备
3.tap 用于创建网桥
tun 一般用于路由
veth-pair
veth-pair 是成对出现的一种虚拟网络设备，一端连接协议栈，一端互联
常用于连接虚拟网络组件，例如 linux bridge，ovs
原文：https://www.cnblogs.com/omgasw/p/12085272.html
