华为 单臂路由

时间:2019-12-24 19:49:46      阅读:112      评论:0      收藏:0      [点我收藏+]

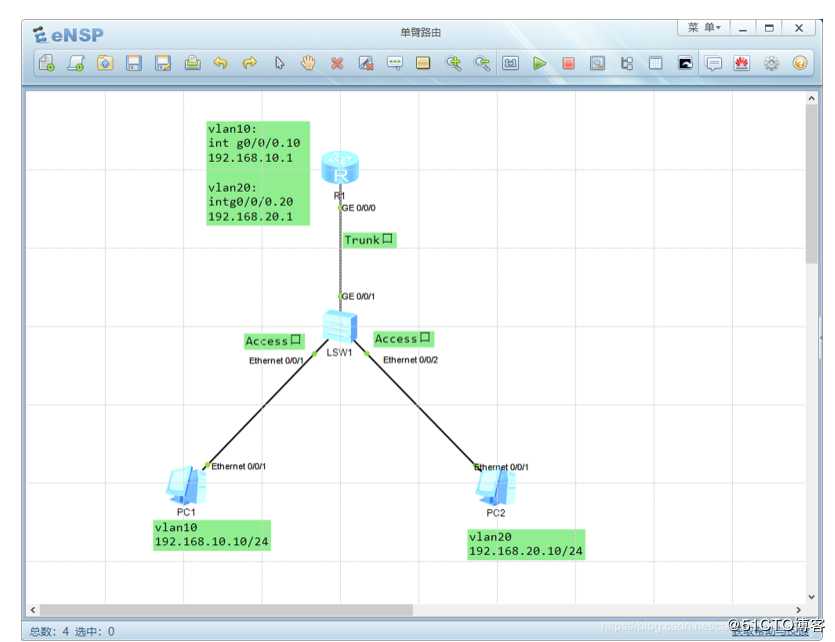

拓扑图如下

技术分享图片

配置步骤

R1 路由器

<Huawei>sys
[Huawei]sysname R1
[R1]int g0/0/0.10
[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10
//封装dot1q协议,该子接口对应vlan10

[R1-GigabitEthernet0/0/0.10]ip add 192.168.10.1 24
[R1-GigabitEthernet0/0/0.10]arp broadcast enable
//开启arp广播

[R1-GigabitEthernet0/0/0.10]interface g0/0/0.20
[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20
[R1-GigabitEthernet0/0/0.20]ip address 192.168.20.1 24
[R1-GigabitEthernet0/0/0.20]arp broadcast enable

LSW1交换机

<Huawei>sys
[Huawei]sysname sw1
[SW1]vlan batch 10 20
//创建vlan10 20

[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type access
//配置access链路

[SW1-Ethernet0/0/1]port default vlan 10
//接口划入vlan10

[SW1-Ethernet0/0/1]undo shutdown
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1-Ethernet0/0/2undo shutdown
[SW1-Ethernet0/0/2]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
//配置trunk链路

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all
//设置放行所有vlan

[SW1-GigabitEthernet0/0/1]undo sh

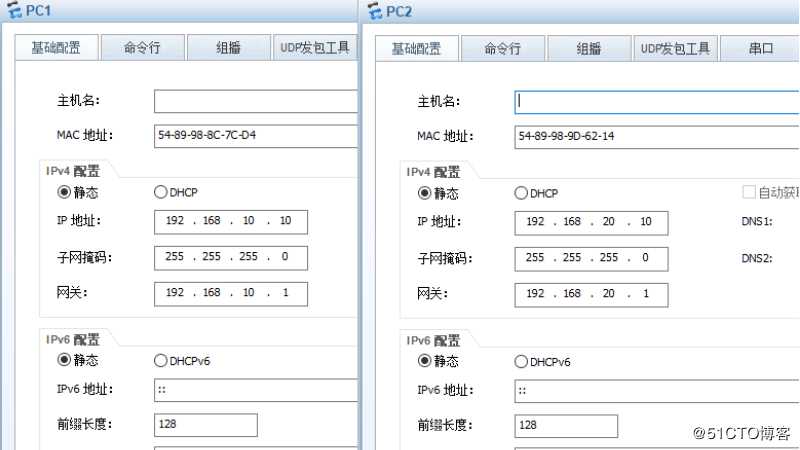

配置PC端IP地址及网关

技术分享图片

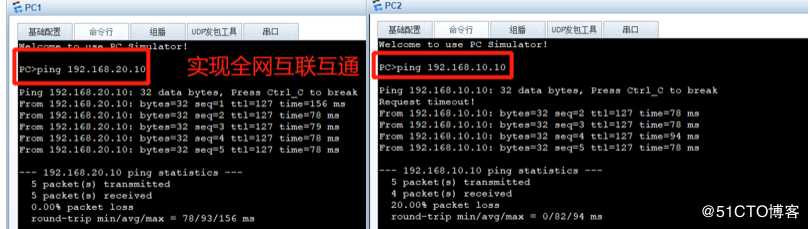

测试网络互联互通
技术分享图片
