Docker Overlay 工作原理

Docker 原生Overlay 网络工作流程

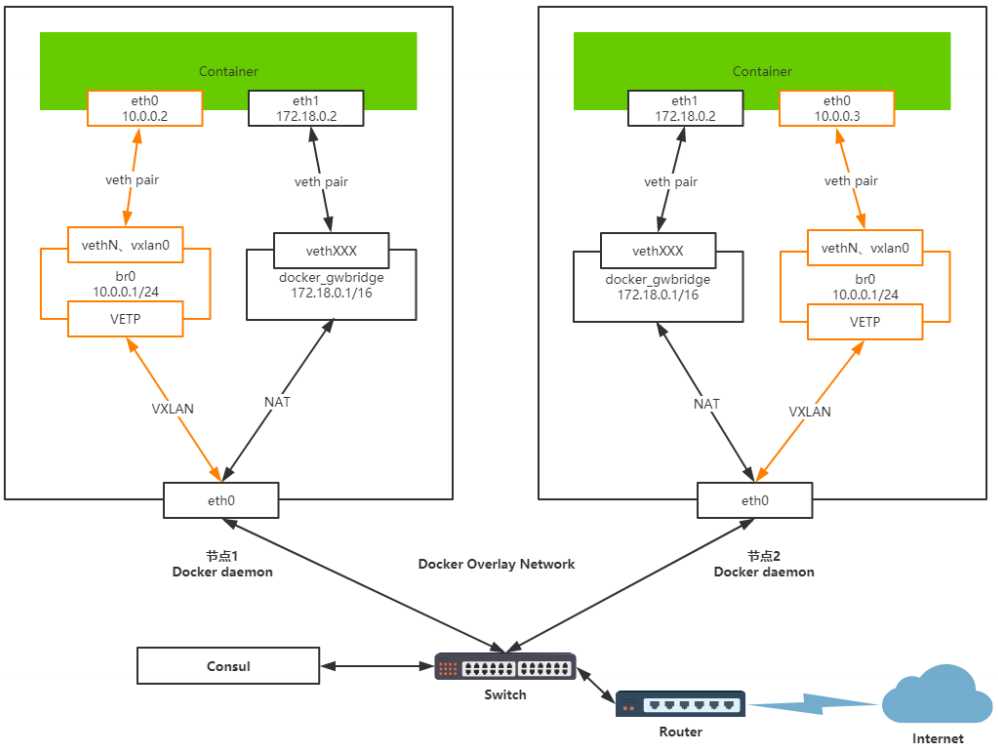

如图：有两个Container 独立的容器节点。他们通过Overlay网路进行通信。

网卡设备

Container eth0：eth0它是Overlay网络分配的唯一的IP地址，它是veth pair虚拟设备对，作用是实现点对点的通信，通过桥接到br0这个网桥中，可以实现不同 NameSwitch之间容器进行通信。

br0：它是Overlay默认创建的网桥。

VETP：对VXLAN数据包的封装与街封装。

Container eth1：eth1是容器主机的默认网络，主要提供容器访问外网所提供的服务，走的默认docker网络架构，只不过他创建了docker_gwbridge这个网桥。

docker_gwbridge：docker_gwbridge是容器所创建的网桥它替代了docker0的服务。

eth0：真机网卡与外界网卡连接得真机网卡，它用来转发，容器VXLAN与NAT两种网卡类型的数据包到指定的对端节点。

发送数据包流程

容器Container1 发送数据包 到容器 Container2。

• 1、容器Container1会通过Container eth0 将这个数据包发送到 10.0.0.1 的网关。
• 2、网关将数据包发送出去后到达br0网桥。
• 3、b20网桥针对VXLAN设备，主要用于捕获对外的数据包通过VETP进行数据包封装。
• 4、封装好将VXLAN格式数据包交给eth0，通过UDP方式交给Container2的eth0。
• 5、Container2收到数据包后通过VETP将数据包解封装。
• 6、网桥通过网关将解封装的数据包转发给Container eth0，完毕通信。
