以太网标准 | 电缆类别 | 最长有效传输距离 |
10BASE5 | 粗同轴电缆 | 500米 |
10BASE2 | 细同轴电缆 | 185米 |
以太网标准 | 线缆类别 | 最长有效距离 |
10BASE-T | 两对3/4/5类双绞线 | 100米 |
100BASE-TX | 两对5类双绞线 | 100米 |
1000BASE-T | 四对5e类双绞线 | 100米 |
双绞线分为屏蔽双绞线和非屏蔽双绞线,采用RJ-45接口
双绞线的做法分为两种EIA/TIA568A和EIA/TIA568B
568A 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
568B 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
直通线 两端都是用568B 一般pc和交换机相连
交叉线 一端568A一端568B 同种设备相连
反转线
现在网卡支持自适应
光纤的种类
单模光纤 黄色
多模光纤 橙黄色

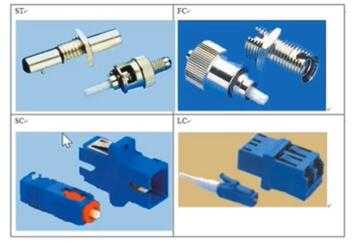

光纤的接口有四种
ST FC SC LC
以太网标准 | 线缆类别 | 最长有限传输距离 |
10BASE-F | 单模/多模光纤 | 2000米 |
100BASE-FX | 单模/多模光纤 | 2000米 |
1000BASE-LX | 单模/多模光纤 | 316米 |
1000BASE-SX | 多模光纤 | 316米 |

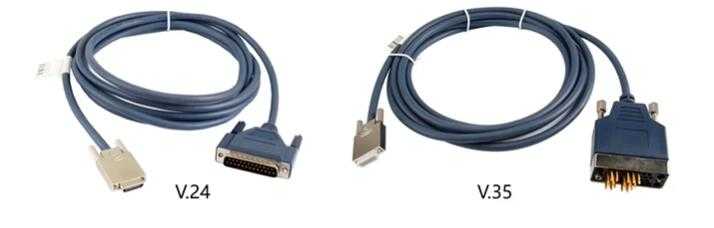

线缆类别 | 速率 |
V.24 | 1.2Kbit/s-64Kbit/s |
V.25 | 1.2Kbit/s-2.048Mbit/s |
先听后发 边听边发 冲突停发 随机延迟后延发
通过同轴电缆组成的网络环境 共享式网络 会有冲突域
CSMA/CD(载波侦听多路访问/冲突检测)解决冲突域的协议
全双工 来去自如
半双工 能来能去
单工 只能来或者只能去
网络通信协议
局域网中使用的协议 IEEE802 以太网
广域网中使用到的协议 ppp HDLC

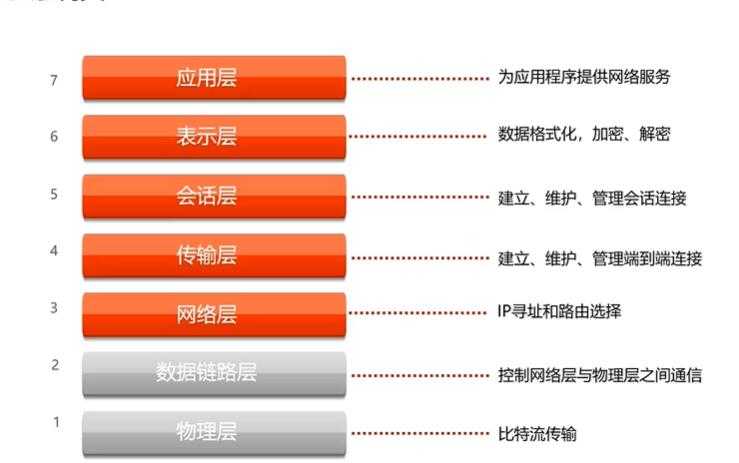

封装数据
应用层 数据
传输层 加上报头 的报文 数据
网络层 IP的报头 数据包
网络接口层 加上 包头 和帧 校验
帧格式 Ethernet_II和IEEE802.3
帧分为单播帧,广播帧,组播帧
