论文中对绘图的某个细节进行局部放大(大图套小图)

时间:2020-01-15 21:48:22      阅读:1321      评论:0      收藏:0      [点我收藏+]

最近在准备新的论文,在实验结果中想对图片的某些细节进行放大处理,实际上就是大图中套小图的效果。在网上找了一些方法(多数推荐使用magnify.m),但是都不是自己想要的结果,于是自己探索出了一种方法,供需要者参考:

环境:Matlab R2019b + visio 2016

1.在matlab环境中画图并“复制为向量图”(Matlab R2019b中自带),粘贴到visio中。
技术分享图片

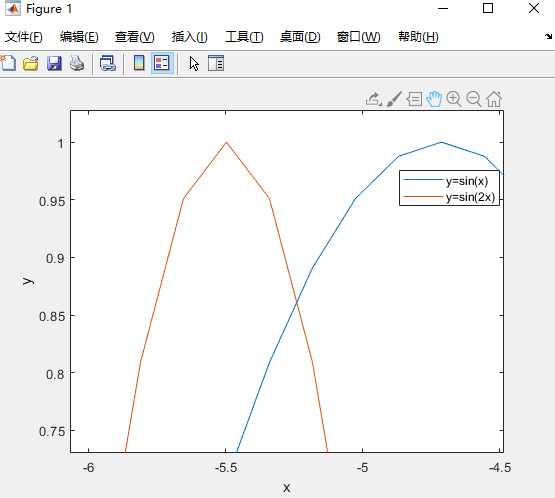

2.对matlab中绘制出来的图进行局部放大(matlab自带的放大功能),然后再将放大后的区域也“复制为向量图”,粘贴到visio中。
技术分享图片

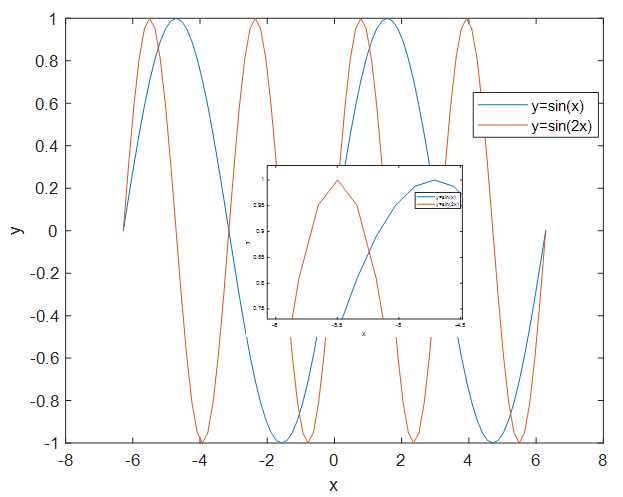

3.在visio中拖拽两者到合适的位置,并“组合”起来
技术分享图片

4.最后保存成pdf,必要的时候使用Adobe Acrobat Pro DC对pdf格式的图片进行裁切。
技术分享图片

论文中对绘图的某个细节进行局部放大(大图套小图)

原文:https://www.cnblogs.com/helloHKTK/p/12198850.html
