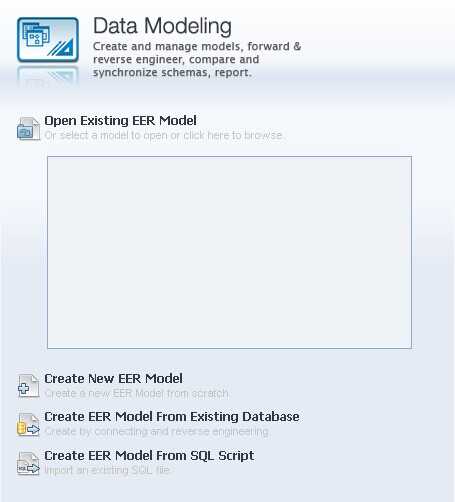

1. 点击MySQL Workbench中间Data Modeling下的Create EER Model From Existing Database；

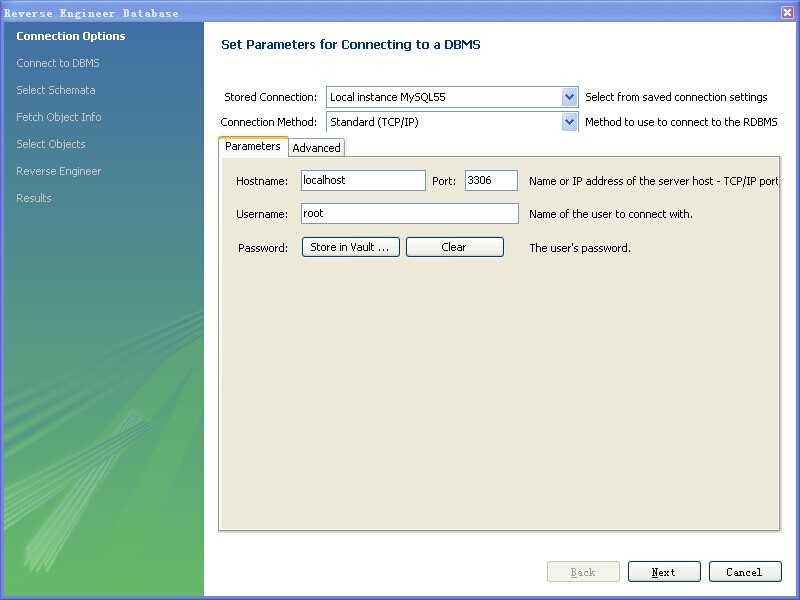

2. 在Stored Connection中选择要生成关系图的连接；

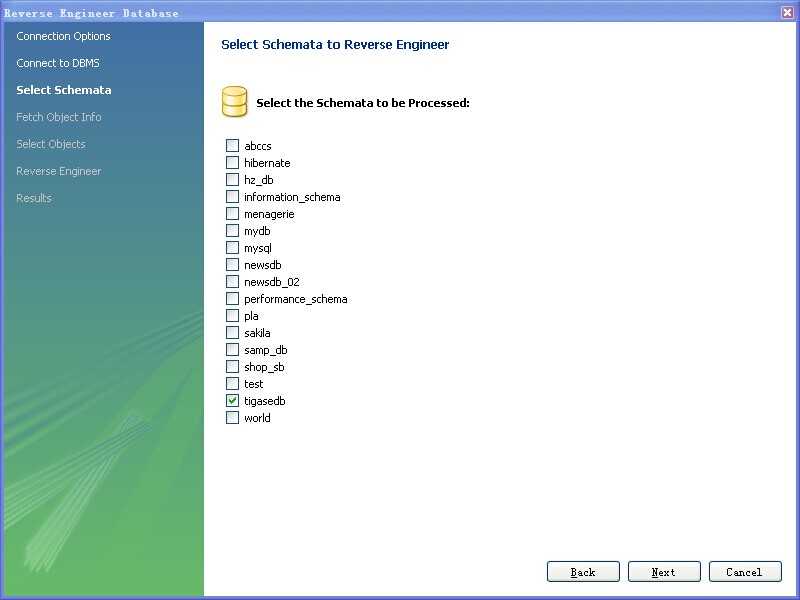

3. 点击两次Next，选择要生成关系图的数据库；

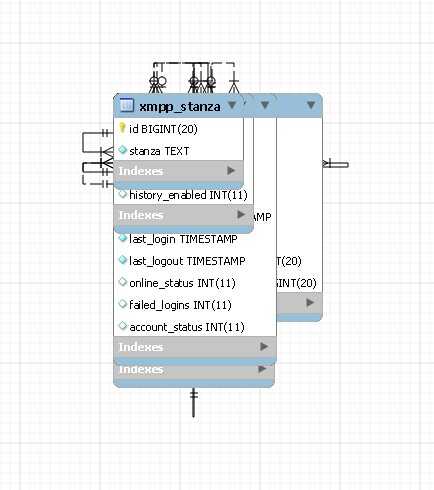

4. 点击Next，直到Finish，生成了关系图，不过所有的表都是重叠在一起的；

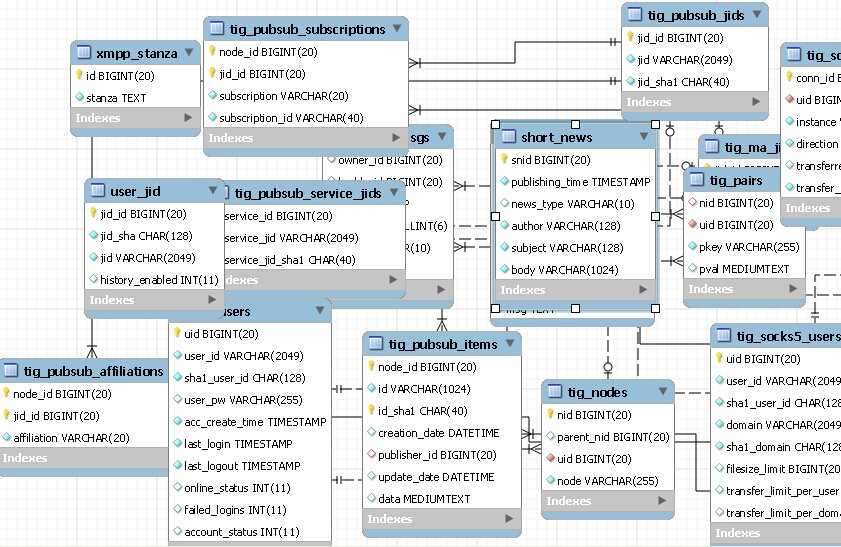

5. 把表拖开，可以看到清楚的关系图。
使用MySQL Workbench导出MySQL数据库关系图
原文：http://www.cnblogs.com/mstk/p/3944308.html
