AD19覆铜与边框间距设置方法

转载请注明出处，并附带本文网址https://www.cnblogs.com/brianblog/p/9894867.html，　　

 　　由于高版本AD不能将机械层直接转变为KEPP OUT LAYER层，所以在铺铜后一般会采用沿着机械层画上一圈KEEP OUT，但是如果遇到不规则的板框时，显得很麻烦。

　　在此发现了一个比较好使的方法，分享给大家。

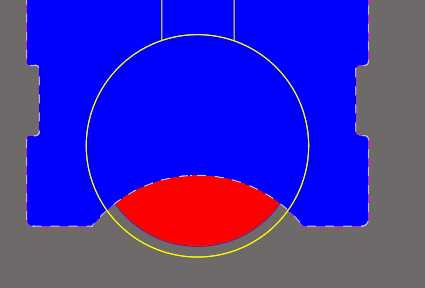

1、铺完铜后显示如下

2、D-R进入规则设置

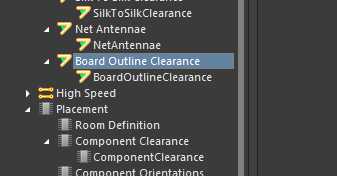

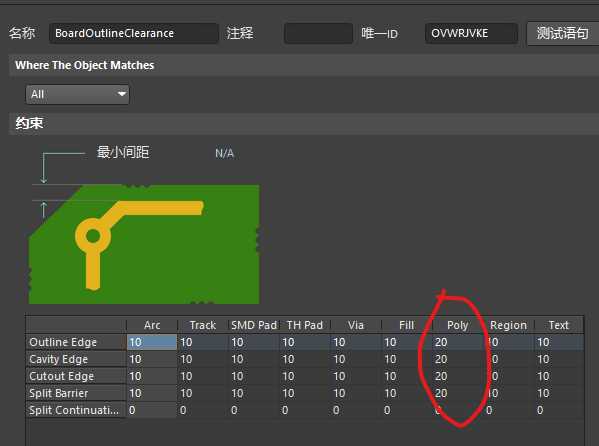

 3、新建间距规则，打开后如下修改红色圈出部分间距设置，一般位20~30mil

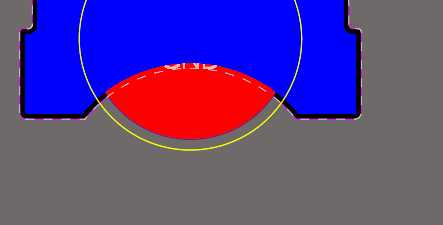

4、修改完毕后，选择覆铜，快捷键T-G-R覆铜更新一下即可完成啦。
