第三章 结构化的分析 (SA)

1. 需求分析：发现、求精、建模、规格说明、复审的过程

1.1发现：获取需求，完备、正确、有效

1.2求精：细节

1.3建模：形式化描述

1.4规格说明：详述

1.5复审：批准

2. 需求分析的准则

1） 必须理解和表示问题的信息域，根据这条准则应该建立数据模型。

2）必须定义软件应完成的功能，这条准则要求建立功能模型。

3）必须表示作为外部事件结果的软件行为，这条准则要求建立行为模型。

4）必须对描述信息、功能和行为的模型进行分解，用层次的方式展示细节。

3. 需求获取的方法

1） 访谈

? 正式的：事先准备好的

? 非正式的访谈：开放的，头脑风暴，情景分析

2） 面向数据流自顶向下求精

3） 简易的应用规格说明技术

4） 快速建立软件原型

4. 分析建模

结构化分析实质上是一种创建模型的活动。通过需求分析而建立的模型必须达到下述的三个基本目标：

4.1 描述用户的需求。

4.2为软件设计工作奠定基础。

4.3定义一组需求，一旦开发出软件产品之后，就可以用这组需求为标准来验收该产品。

5. 模型 (Model) ：

? 模型是为了理解事物而对事物作出的一种抽象，是对事物的书面上的无歧义文字或图形的描述 。

5.1. 模型是对问题的简化。

5.2. 要从多个角度认识事物。

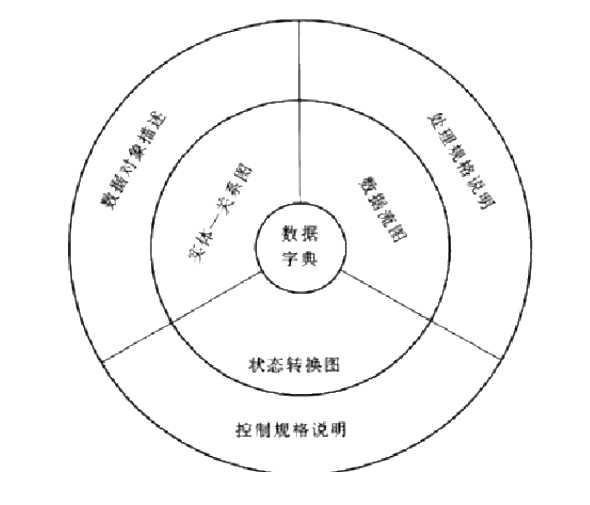

6. 分析模型：

数据模型 （实体联系图） 、功能模型 （数据流图）、行为模型 （状态转换图）

7. 需求分析成果：软件需求规格说明

8. 实体 -联系图（ ER 图， entity-relationship diagram ）

8.1数据模型的主要成分：数据对象，数据对象的属性，数据对象彼此间相互连接的关系

    数据对象：对软件必须理解的复合信息的抽象。
    属性：定义了数据对象的性质。
    联系：数据对象彼此之间相互连接的方式称为联系，也称为关系。
    类型：一对一联系、一对多联系、多对多联系。联系也可以有属性。

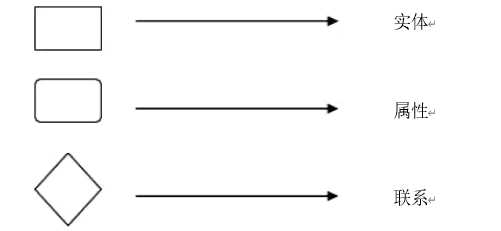

（ 2）实体 -联系图的符号表示：

9. 数据流图（ DFD ，Data Flow Diagram ）

? 数据流图：描绘信息流和数据从输入移动到输出的过程中所经受的变换

10. 数据字典（ DD: ，Data Dictionary ）

? 数据字典：是关于数据的信息的集合，是对数据流图中包含的所有元素的定义的集合

11. 状态转换图（ SD， State Diagram）

状态转换图：通过描绘系统的状态及引起系统状态转换的事件，来表示系统的行为。用于建立行为模型。

状态：是任何可以被观察到的系统行为模式。状态规定了系统对事件的响应方式

事件：是在某个特定时刻发生的事情，是引起系统做动作或（和）转换状态的控制信息。
