UML 类图中的概念
类图关系：泛化(继承)、实现、聚合、组合、关联、依赖
类图的详解可在网上查询（推荐https://zhuanlan.zhihu.com/p/24576502）
它描述了在一个系统中的对象和他们的关系，能够让我们在正确编写代码以前对系统有一个全面的认识。
一个单独的类图描述系统的一个具体方面，收集类图表示整个系统。基本上，类图表示系统的静态视图。

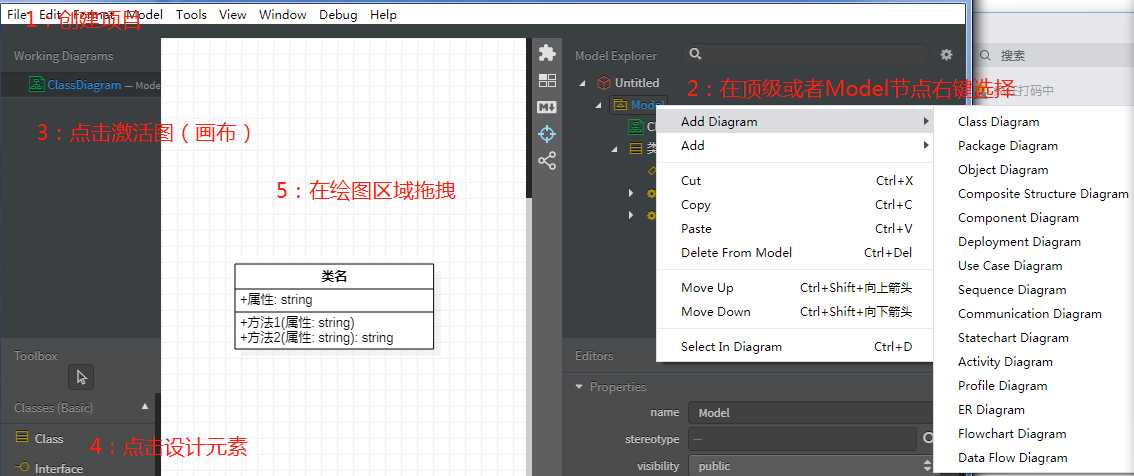

1：新建项目，或者根据模板创建（刚开始可以New一个新项目），
2：在右侧ModelExplorer中顶级节点或者model节点，右键Add Diagram选择添加Class Diagram
3：在左侧的WorkingDiagrams点击激活需要建模的画布（一个项目中一般会有多个Diagram，需要确定是那个模型在进行设计）
4：在Toolbox中选择Class,在绘图区双击或者拖拽绘制视图元素
5：如下图绘制了一个Class的视图元素，增加了一个类型为string 属性,方法1有一个string参数，方法2有一个string 参数同时需要返回一个string结果.
现在我们要实现一个类图设计，需求如下
1：接口-车； 2：实现类-汽车、自行车； 3：轮胎、发动机类组成汽车； 4：BMW是汽车的一种；5：学生需要骑自行车； 6：每个学生都有身份证； 7：每个学生都有班级;
根据需求设计一个类图。
新建空白项目，增加Class Diagram,

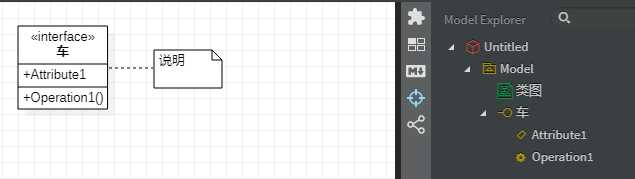

接口车--------拖拽一个Interface为视图元素，name属性为车，视图元素车添加属性方法，和说明

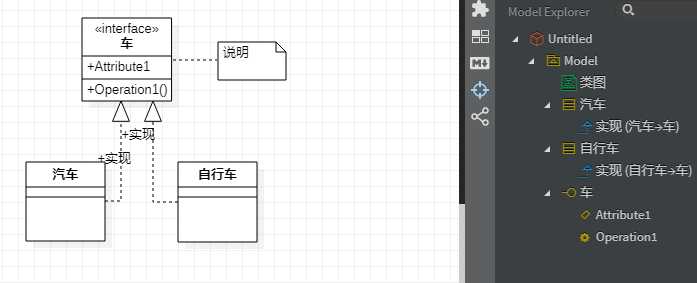

实现类汽车、自行车---同上操作拖拽两个视图元素Class，增加连接线Interface，指向车的接口，表示接口的实现;
视图元素线的样式在线属性中可以调整

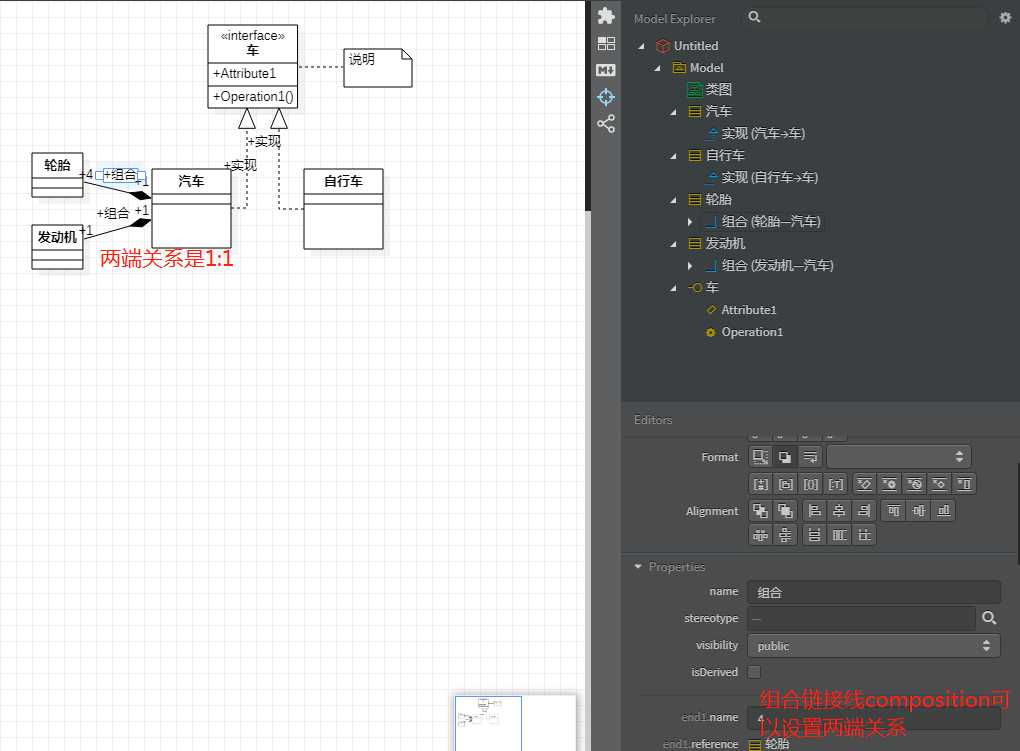

实现类轮胎、发动机---同上操作拖拽两个视图元素Class，增加连接线composition,组合关系线可以设置两端关系

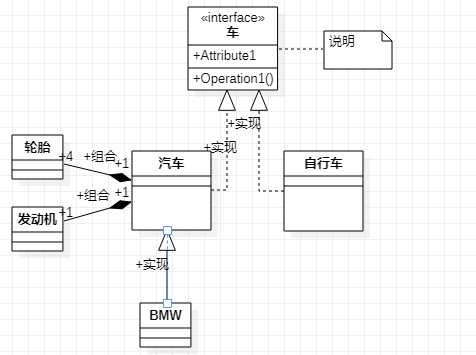

实现类BMW---同上操作拖拽视图元素Class，增加连接线Generalization

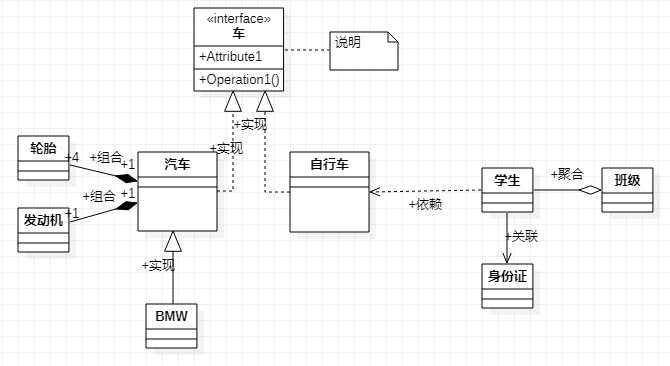

其它需求的实现操作基本一致，仅连接线表示差异，下图是实现模型后的整体图
技巧关联的重数：
1: 0..*或*---在视图元素的关系中连接线表示0到多个；
2: 0..1---在视图元素的关系中连接线表示0到1个；
3: 1----在视图元素的关系中连接线表示1个；
