第18课.ADC和Touchscreen

时间：2020-02-03 15:01:52 阅读：127 评论：0 收藏：0 [点我收藏+]

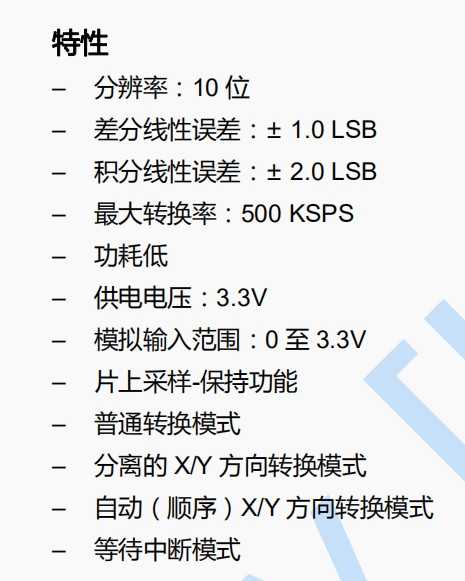

1.简介

技术分享图片

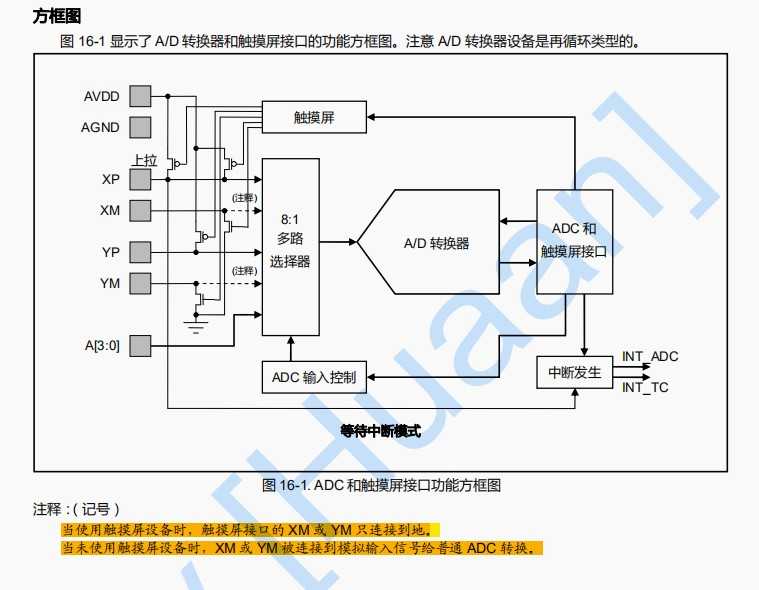

2.接口结构

技术分享图片

解析：
    8路模拟信号的输入
    使用触摸屏时，引脚XP,XM,YP,YM被用于和触摸屏直接相连，剩下AIN[3:0]共4个引脚用于一般的ADC输入；当不使用触摸屏时，XP, XM,YP和YM这4个引脚也可以用于一般一般的ADC输入。

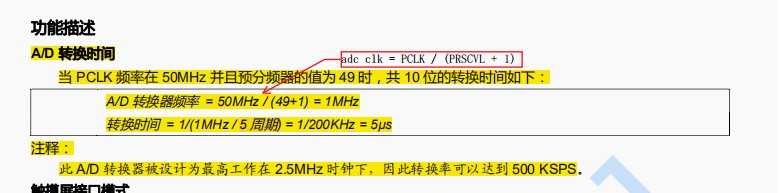

3.ADC转换时间
技术分享图片

4.ADC寄存器解析

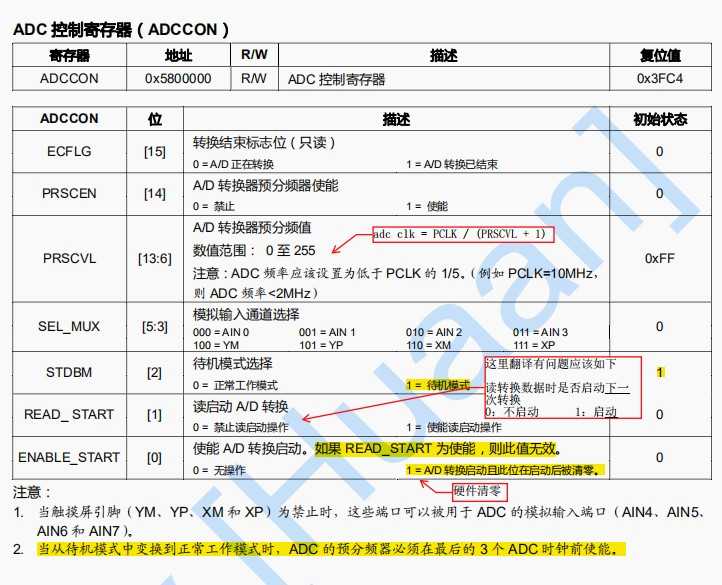

ADCCON: ADC控制寄存器
技术分享图片

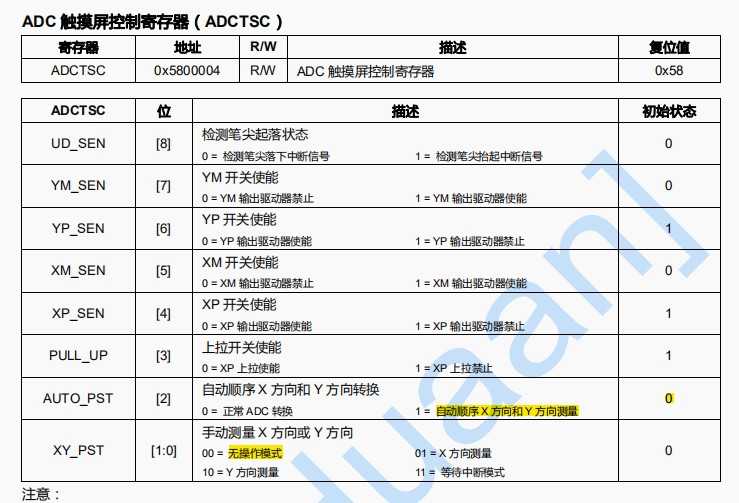

ADCTSC：ADC触摸屏控制寄存器
技术分享图片

此寄存器多用于触摸屏，对于普通ADC，使用它的默认值即可，或设置其位[2]为0。

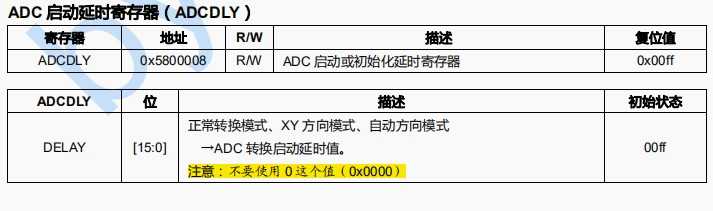

ADCDLY: ADC启动或初始化延时寄存器
技术分享图片

通过此寄存器可以设置采样的延时时间

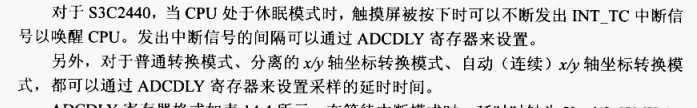

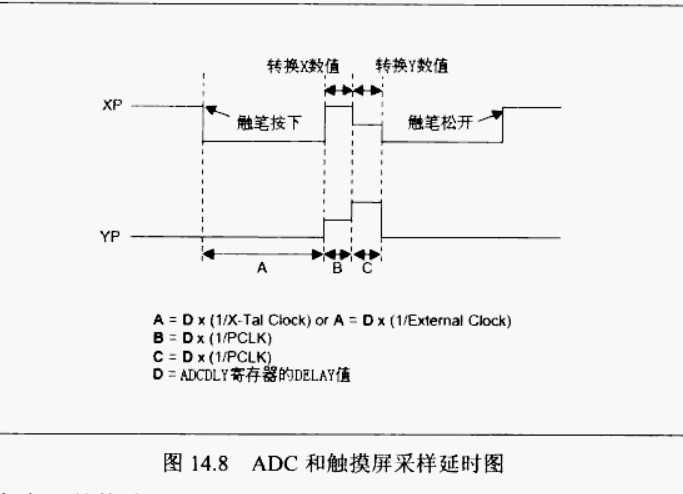

    问：为什么要延时采样？
    答：如下图

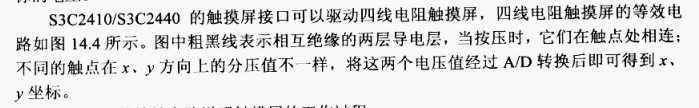

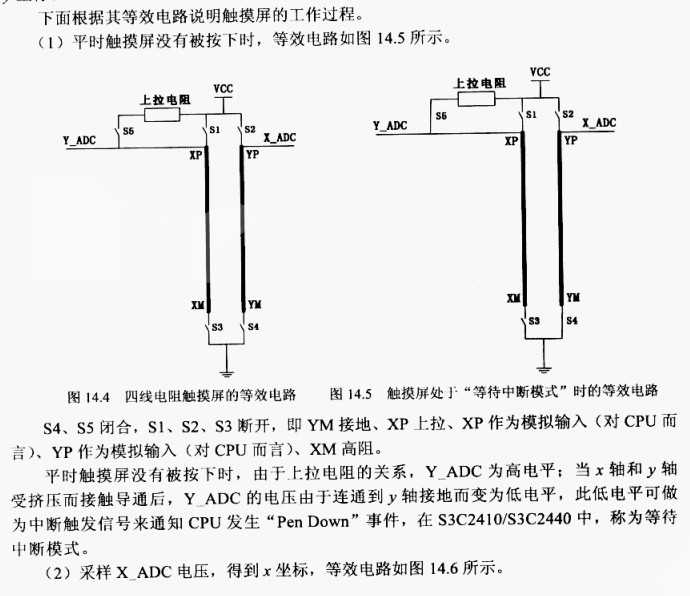

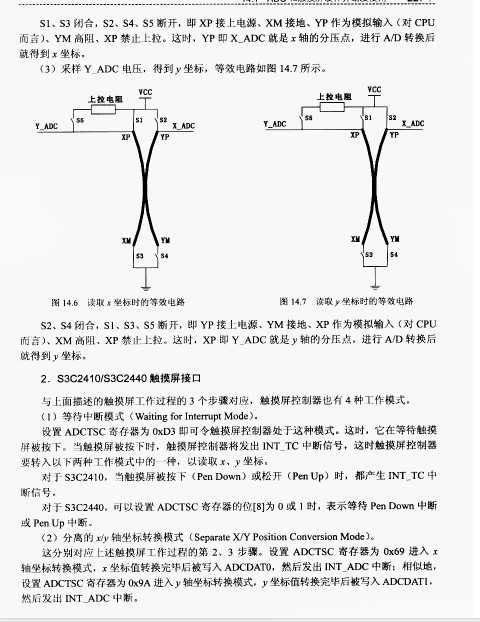

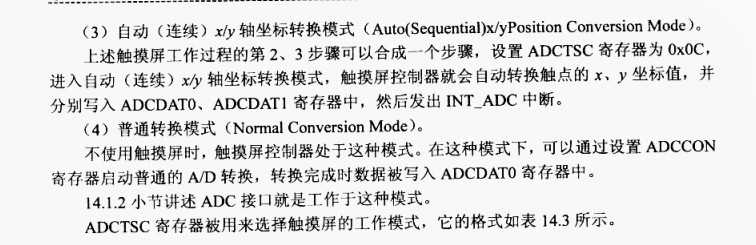

技术分享图片

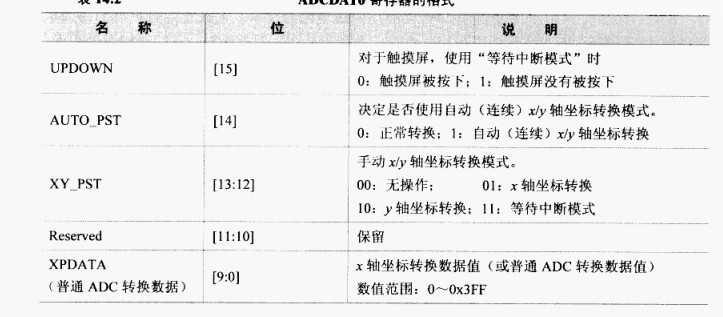

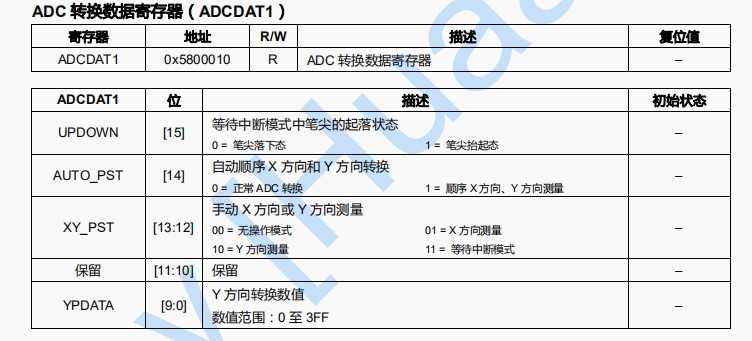

ADCDAT0: ADC转换数据寄存器
技术分享图片

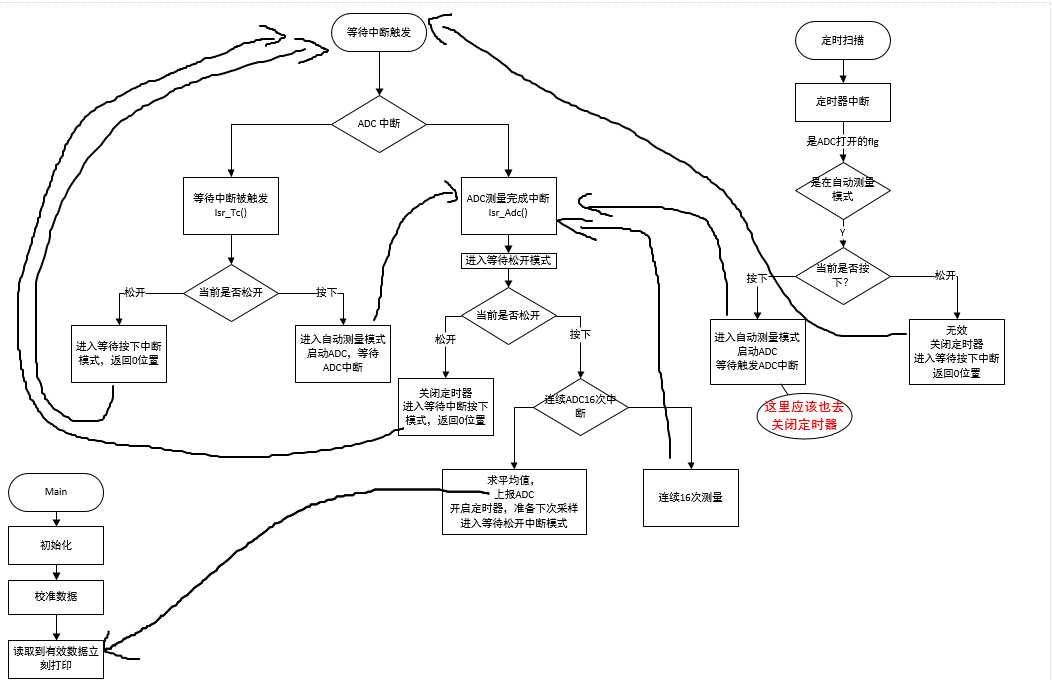

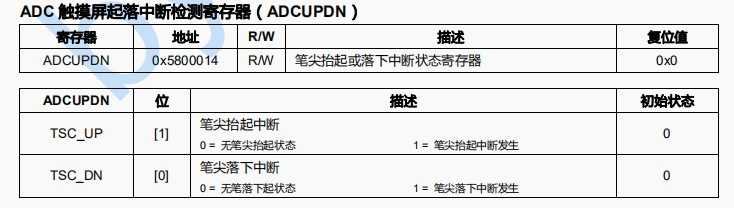

5.代码解析

adc.h

#ifndef _ADC_H
#define _ADC_H

void adc_init(void);
int adc_read_ain0(void);

#endif /*   _ADC_H  */

adc.c

void adc_init(void)
{
    /* [15] : ECFLG,  1 = End of A/D conversion
     * [14] : PRSCEN, 1 = A/D converter prescaler enable
     * [13:6]: PRSCVL, adc clk = PCLK / (PRSCVL + 1)
     * [5:3] : SEL_MUX, 000 = AIN 0
     * [2]   : STDBM
     * [0]   : 1 = A/D conversion starts and this bit is cleared after the startup.
     */
    ADCCON = (1<<14) | (49<<6) | (0<<3);

    ADCDLY = 0xff;
}

int adc_read_ain0(void)
{
    /*  启动ADC   */
    ADCCON |= (1<<0);

    while(!(ADCCON & (1<<15))); /*  等待ADC结束 */

    return ADCDAT0 & 0x3ff;
}
