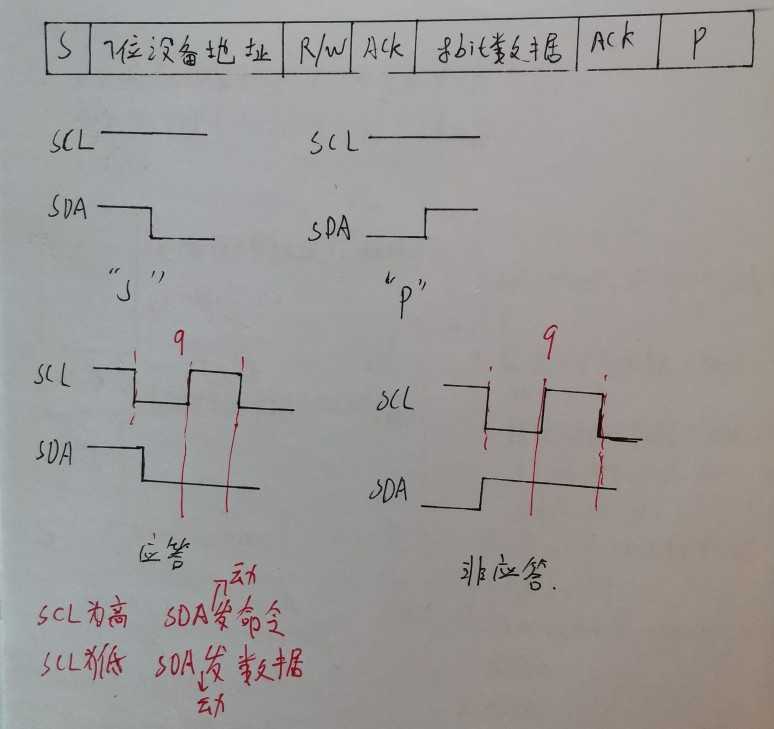

1.裸机IIC简介

2.寄存器解析

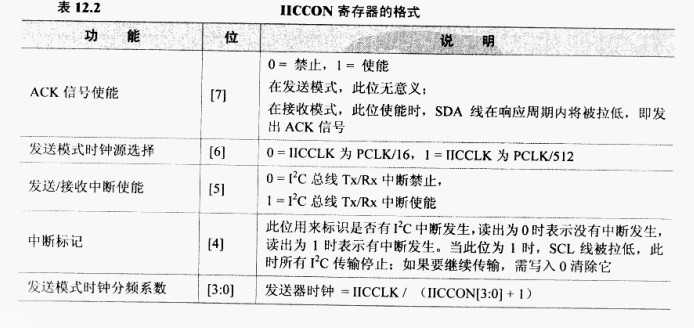

IICCON：IIC总线控制器

注意:
    中断标记[4]需要写0清除
    当IICCON[6]=0时，IICCON[3:0]不能取0或1
    IIC中断在以下3种情况下发生：当发出地址信息或接收到一个从机地址并且吻合时，当总线仲裁失败时，当发送或接受一个字节的数据（包括响应位）时
    基于SDA, SCL，线上时间特性的考虑，要发送数据时，先将数据写入IICDS寄存器，然后再清除中断
    即使不使用IIC中断，也要将IICCON[5]设为1

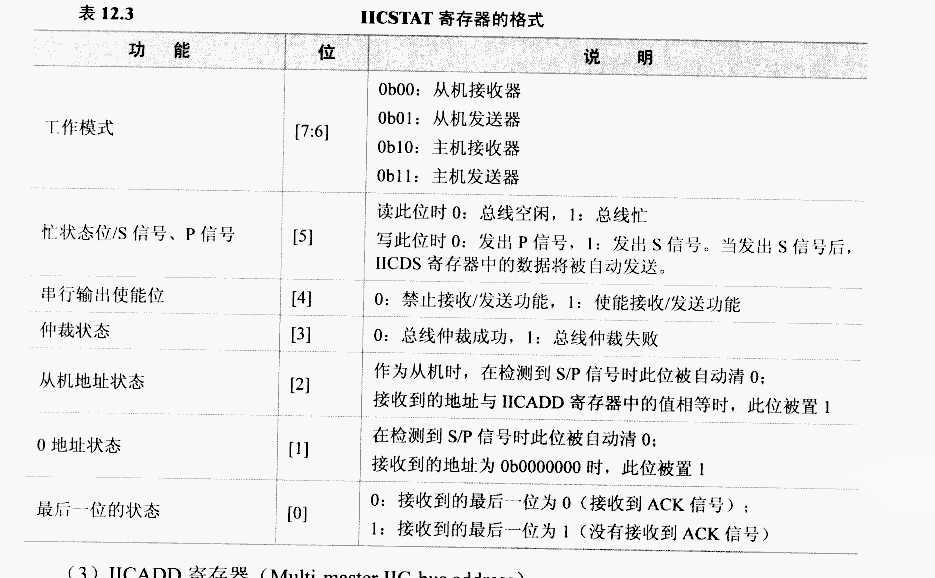

IICSTAT: 总线控制/状态寄存器

注意：
    发送开始信号前需要先写IICDS

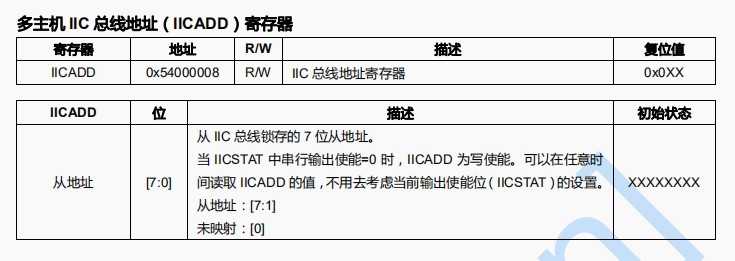

IICADD: 总线地址寄存器

此寄存器表示从机地址

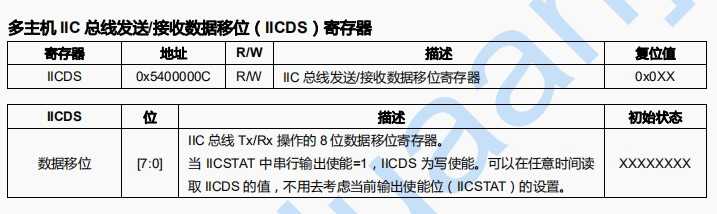

IICDS: 总线发送/接收数据移位寄存器

3.每种模式中操作流程图

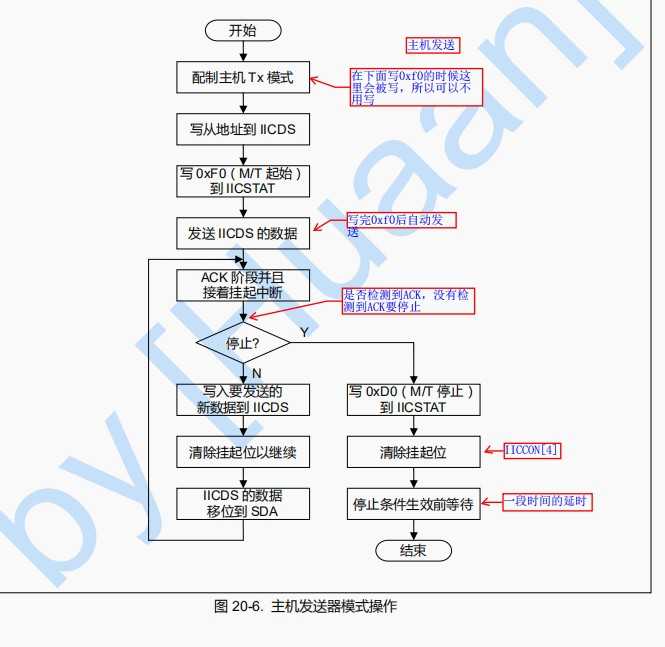

主机发送

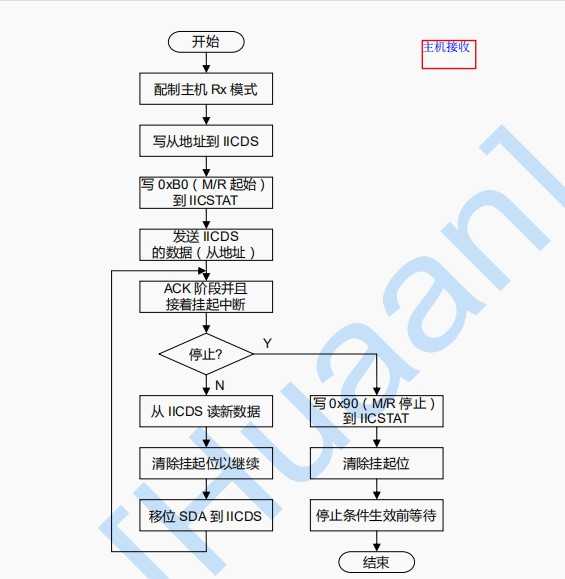

主机接收

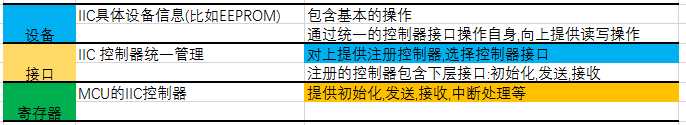

4.程序设计框架

5.代码分析

待定
