文件系统

一、文件系统的基本概念

1. 文件系统：一种用于持久性存贮的系统抽象，是操作系统用于明确存储设备或分区上的文件的方法和数据结构，即在存储设备上组织文件的方法。操作系统中负责管理和存储文件信息的软件结构称为文件系统，简称文件系统。

2. 文件：文件系统中一个单元的相关数据在操作系统中的抽象

3. 文件系统的功能

（1）分配文件磁盘空间

• 管理文件块（哪一块属于哪一个文件）
• 管理空闲空间（哪一块是空闲的）
• 分配算法（策略）

（2）管理文件集合

• 定位文件及其内容
• 命名：通过名字找到文件的接口
• 最常见：分层文件系统
• 文件系统类型（组织文件的不同方式）

（3）提供的便利及特征

• 保护：分层来保护数据安全
• 可靠性/持久性：保持文件的持久即使发生崩溃、媒体错误、攻击等

4. 文件和块

（1）文件属性

• 名称、类型、位置、大小、保护、创建者、创建时间、最近修改时间、...

 (2) 文件头：文件系统元数据中的文件信息

• 文件属性
• 文件存储位置和顺序

5. 文件描述符

（1）文件访问模式:

• 进程访问文件数据前必须先“打开”文件

1 f = open(name, flag);
2 ...
3 read(f,...);
4 ...
5 close(f);

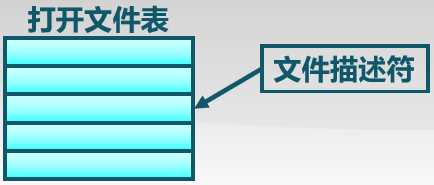

（2）内核跟踪进程打开的所有文件

• 操作系统为每个进程维护一个打开文件表
• 文件描述符是打开文件的标识

（3）文件描述符：操作系统在打开文件表中维护的打开文件状态和信息

• 文件指针：最近一次读写位置，每个进程分别维护自己的打开文件指针。
• 文件打开计数：当前打开文件的次数，最后一个进程关闭文件时，将其从打开文件表中移除。
• 文件的磁盘位置：缓存数据访问信息。
• 访问权限：每个进程的文件访问模式信息。

6. 文件的用户视图和系统视图

（1）文件的用户视图

• 持久的数据结构

（2）系统的访问接口

• 字节序列的集合（unix）
• 系统不关心存储在磁盘上的数据结构

（3）操作系统的文件视图

• 数据块的集合
• 数据块是逻辑存储单元，而扇区是物理存储单元

7. 用户视图到系统视图的转换

（1）进程读文件

• 获取字节所在的数据块
• 返回数据块内对应部分

（2）进程写文件

• 获取数据块
• 修改数据块中的对应部分
• 写回数据块

（3）文件系统中的基本操作单位是数据块

• 例如，getc() 和 put() 即使每次只访问1字节的数据，也需要缓存目标数据4096字节

8. 访问模式

操作系统需要了解进程如何访问文件。

• 顺序访问：按字节依次读取，大多数的文件访问都是顺序访问
• 随机访问：从中间读写，不常用，但仍然重要，例如，虚拟内存把内存页存储在文件。
• 索引访问：依据数据特征索引，通常操作系统不完整提供索引访问，数据库是建立在索引内容的磁盘访问上。

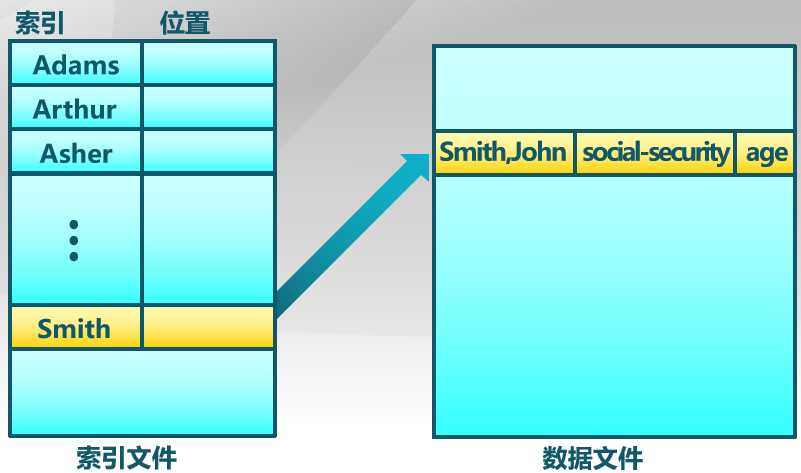

索引文件示例

 8. 文件共享和访问控制

多用户系统中的文件共享是很必要的

（1）访问控制

• 每个用户能够获得哪些文件的哪些访问权限
• 访问模式：读、写、执行、删除、列表等

（2）文件访问控制列表（ACL）：<文件实体，权限>

（3）unix模式：

• <用户|组|所有人，读|写|可执行>
• 用户标识ID：标识用户，表明每个用户所允许的权限及保护模式
• 组标识ID：允许用户组成组，并指定了组访问权限

9. 语义一致性

（1）规定多进程如何同时访问共享文件

• 与同步算法相似
• 因磁盘 I/O 和网络延迟而设计简单

（2）Unix文件系统（UFS）语义

• 对打开文件的写入内容立即对其他打开同一文件的其他用户可见
• 共享文件指针允许多用户同时读取和写入文件

（3）会话语义

• 写入内容只有当文件关闭时可见

（4）读写锁：一些操作系统和文件系统提供改功能

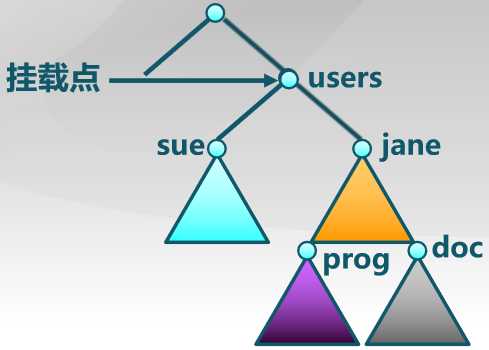

10. 文件系统挂载

文件系统需要先挂载才能被访问，未挂载的文件系统被挂载在挂载点上。

二、虚拟文件系统

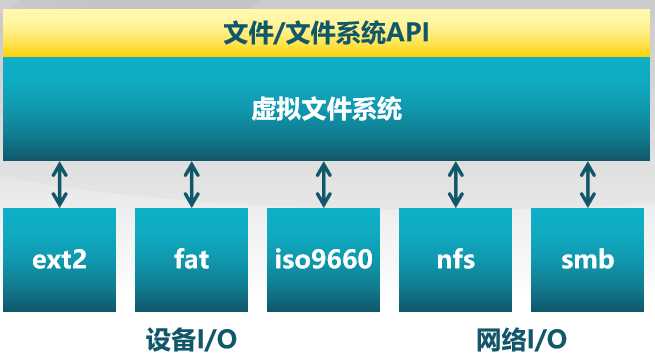

1.文件系统的实现：分层结构

• 虚拟（逻辑）文件系统（VFS，Virtual File System）
• 特定文件系统模块

 2. 虚拟文件系统

（1）目的：对所有不同文件系统的抽象

（2）功能：

• 提供相同的文件和文件系统接口
• 管理所有文件和文件系统关联的数据结构
• 高效查询例程，遍历文件系统
• 与特定文件系统模块的交互

3. 文件系统基本数据结构

（1）文件卷控制块（unix：“superblock”）

• 每个文件系统一个
• 文件系统详细信息
• 块、块大小、空余块、计数/指针

（2）文件控制块（unix：“vnode” or “inode”）

• 每个文件一个
• 文件详细信息
• 访问权限、拥有者、大小、数据块位置等

（3）目录项（Linux：“dentry”）

• 每个目录项一个（目录和文件）
• 将目录项数据结构及树形布局编码成树型数据结构
• 指向文件控制块、父目录、子目录等

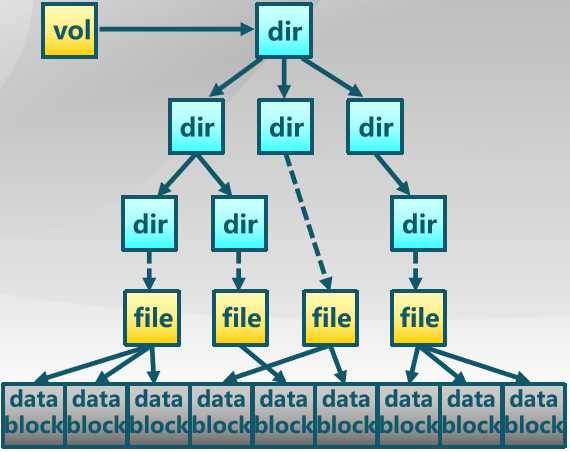

4. 文件系统的组织视图

 5. 文件系统的存储结构

（1）文件系统数据结构

• 卷控制块（每个文件系统一个）
• 文件控制块（每个文件一个）
• 目录节点（每个目录项一个）

（2）持久存储在外存中，存储设备的数据块中

（3）当需要时加载进内存

• 卷控制块：当文件系统挂载时进入内存
• 文件控制块：当文件被访问时进入内存
• 目录节点：在遍历一个文件路径时进入内存

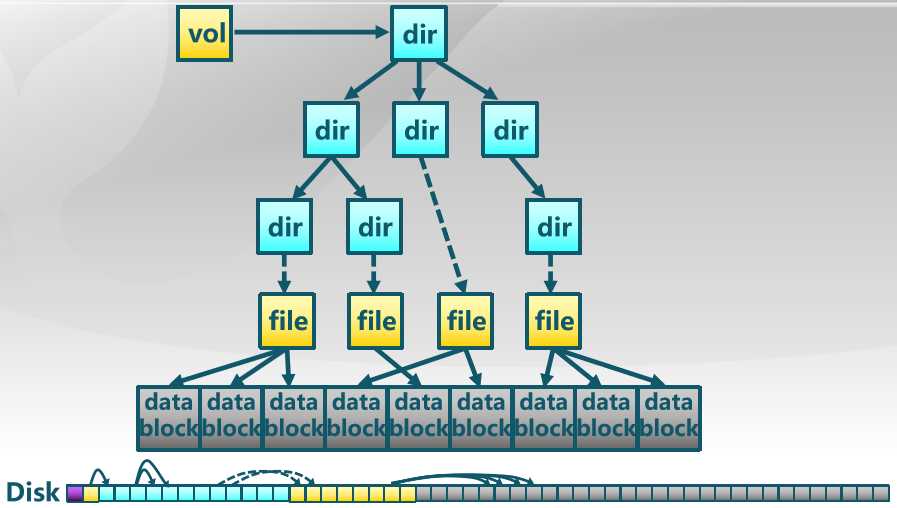

6. 文件系统的存储视图

三、文件缓存和打开文件

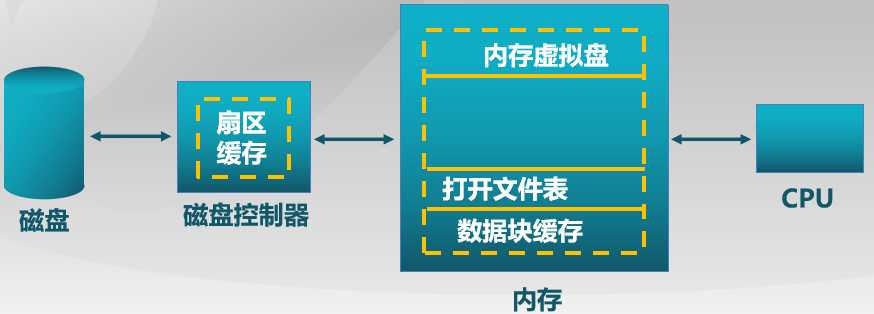

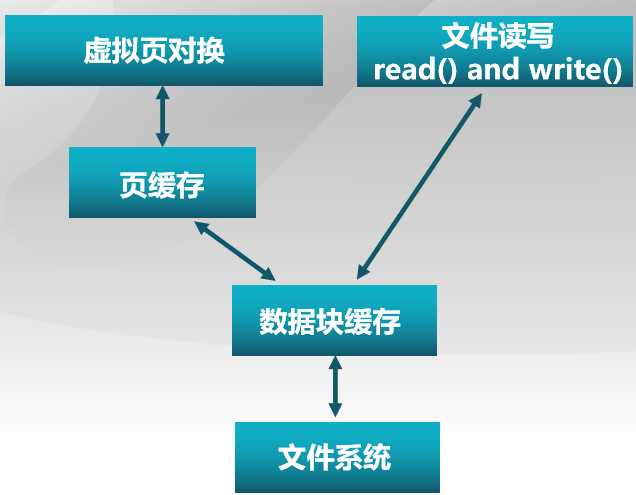

1. 多种磁盘缓存位置

 2. 数据块缓存

（1）数据块按需读入内存

• 提供read() 操作
• 预读：预先读取后面的数据块

（2）数据块使用后被缓存

• 假设数据将会再次用到
• 写操作可能被缓存和延迟写入

（3）两种数据块缓存方式

• 数据块缓存
• 页缓存：统一缓存数据块和内存页

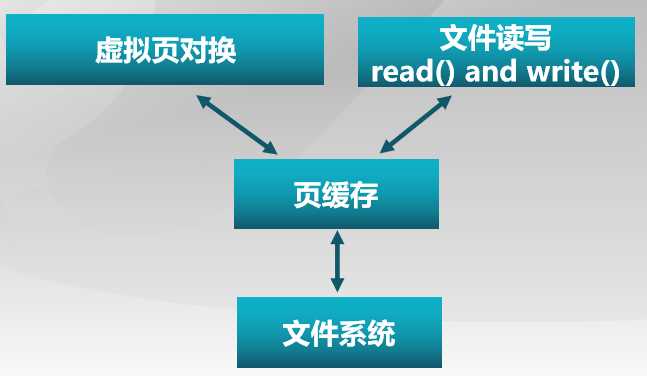

 3. 页缓存

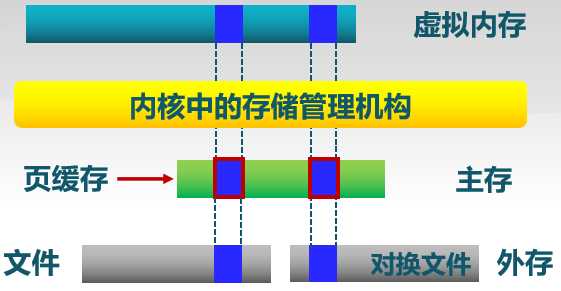

（1）虚拟页式存储

• 在虚拟地址空间中虚拟页面可映射到本地外存文件中

（2）文件数据块的页缓存

• 在虚拟内存中文件数据块被映射成页
• 文件的读/写操作被转换成对内存的访问
• 肯导致缺页和/或设置为脏页
• 问题：页置换算法需要协调虚拟存储和页缓存间的页面数

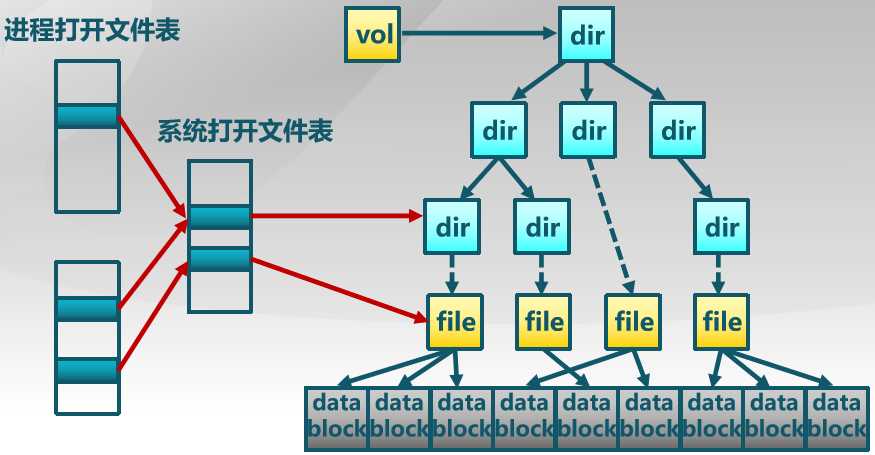

 4. 文件系统中打开文件的数据结构

 （1）文件描述符

• 每个被打开的文件都有一个文件描述符
• 文件状态信息：目录项、当前文件指针、文件操作设置等

（2）打开文件表

• 每个进程一个进程打开文件表
• 一个系统级的打开文件表
• 有文件被打开时，文件卷就不能被卸载

 5. 打开文件锁

一些系统提供文件锁，用于协调多进程的文件访问

• 强制——根据锁保持情况和访问需求确定时否拒绝访问
• 劝告——进程可以查找锁的状态来决定怎么做

四、文件分配

1. 文件大小

• 大多数文件都很小，需要对小文件提供很好的支持，块空间不能太大
• 一些文件非常大，必须支持大文件（64位文件偏移），大文件访问需要高效

 2. 文件分配

如何表示分配给一个文件数据块的位置和顺序

（1）分配方式

• 连续分配
• 链式分配
• 索引分配

（2）指标

• 存储效率：外部碎片等
• 读写性能：访问速度

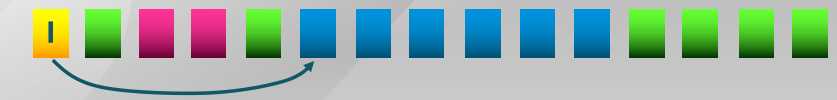

3. 连续分配

（1）文件头指定起始块和长度

 （2）分配策略

• 最先匹配，最佳匹配，...

（3）优点

• 文件读取表现好
• 高效的顺序和随机访问

（4）缺点

• 碎片问题
• 文件增长问题，预分配？按需分配？

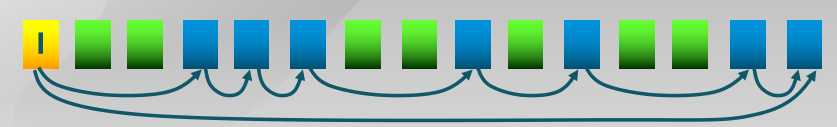

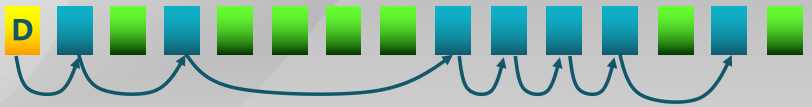

4. 链式分配

（1）文件以数据块链表方式存储，文件头包含了到第一块和最后一块的指针。

 （2）优点

• 创建、增大、缩小很容易
• 没有碎片

（3）缺点

• 无法实现真正的随机访问
• 可靠性差，破坏一个链，后面的数据块就丢了

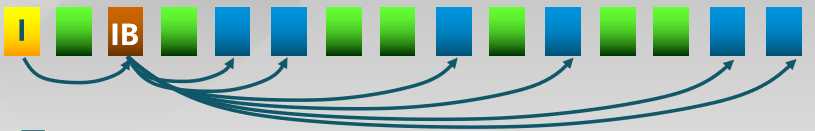

5. 索引分配

（1）为每个文件创建一个索引数据块，即指向文件数据块的指针列表，文件头包含了索引数据块指针

 （2）优点

• 创建、增大、缩小很容易
• 没有碎片
• 支持直接访问

（3）缺点

• 当文件很小时，存储索引的开销问题
• 处理大文件时，索引数据块的大小可能不够

6. 大文件的索引分配

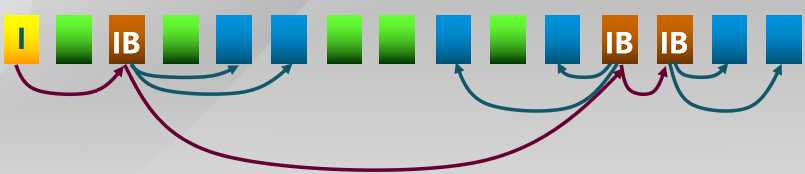

（1）链式索引块（IB + IB +...）

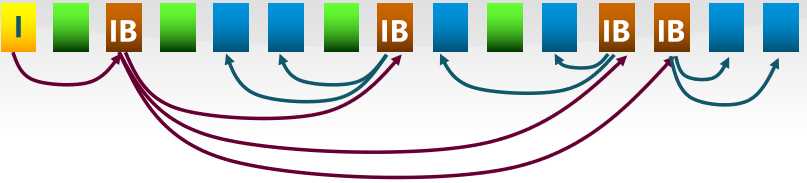

 (2)多级索引块（IB * IB *...）

7. UFS多级索引分配

 （1）文件头包含13个指针

10个指针指向数据块，第11个指针指向索引块，第12个指针指向二级索引块，第13个指针指向三级索引块

（2）效果

• 提高了文件大小限制阈值
• 动态分配数据块，文件扩展很容易
• 小文件开销小
• 只为大文件分配间接数据块，大文件在访问数据块时需要大量查询

五、空闲空间管理

跟踪记录文件卷中未分配的数据块

1. 空闲空间组织：位图

（1）用位图代表空闲数据块列表

• 11111111111111111100111001111111100...
• Di = 0 表示数据块 i 是空闲，否则表示已分配

（2）使用简单但是可能会是一个很大的向量表

• 160GB磁盘 —> 40M数据块 —> 5MB位图
• 假定空闲空间在磁盘中均匀分布，则找到 “0” 之前要扫描 n/r，n = 磁盘上数据块的总数，r = 空闲块的数目

2. 其他空闲空间组织方式

（1）链表

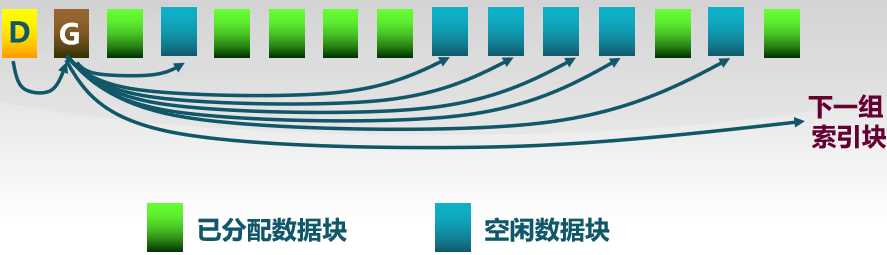

 （2）链式索引

六、冗余磁盘整列RAID

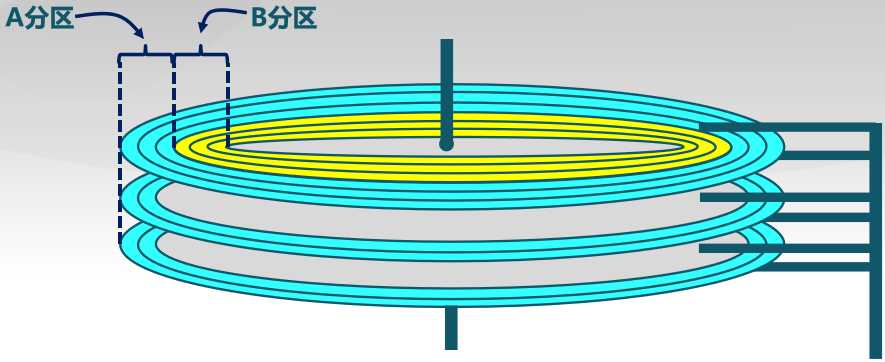

1. 磁盘分区

通常磁盘通过分区来最大限度减小寻道时间，分区是一组柱面的集合，每个分区都可视为逻辑上独立的磁盘

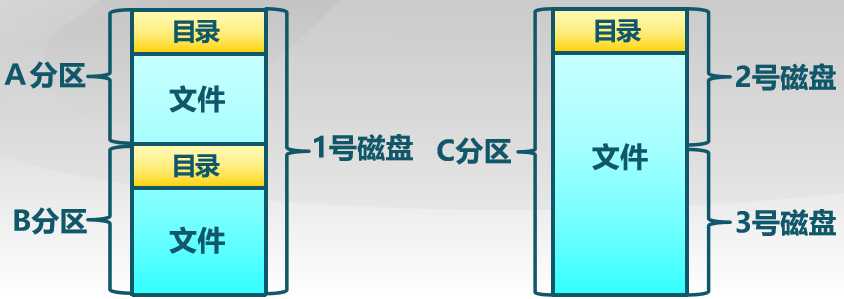

 2. 一个典型的磁盘文件系统组织

文件卷：一个拥有完整文件系统实例的外存空间，通常常驻在磁盘的单个分区上

 3. 多磁盘管理

（1）使用多磁盘可改善

• 吞吐量（通过并行）
• 可靠性和可用性（通过冗余）

（2）冗余磁盘阵列（RAID，Redundant Array of Inexpensive Disks）

• 多种磁盘管理技术
• RAID，如，RAID-0，RAID-1，RAID-5

（3）冗余磁盘阵列的实现

• 软件：操作系统内核的文件卷管理
• 硬件：RAID硬件控制器（I/O）

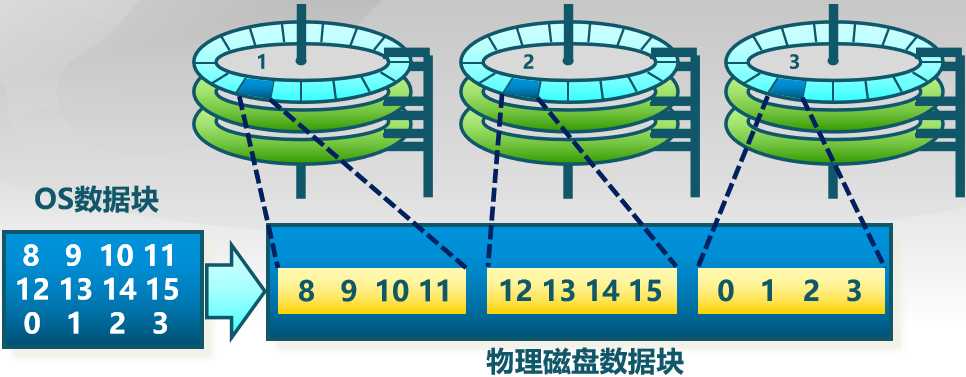

4. RAID-0：磁盘条带化

把数据块分成多个子块，存储在独立的磁盘中，通过独立磁盘上并行数据块访问提供更大的磁盘带宽

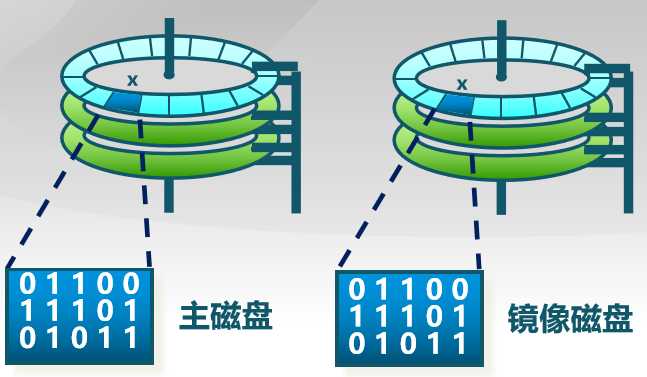

5. RAID-1：磁盘镜像

向两个磁盘写入，从任何一个读取，使得可靠性成倍增长，读取性能线性增加

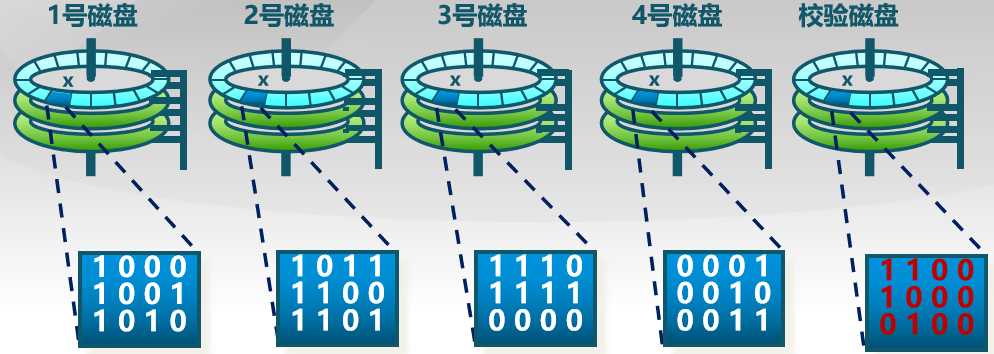

6. RAID-4：带校验的磁盘条带化

数据块级的磁盘条带化加专用奇偶校验磁盘，允许从任意一个故障磁盘中恢复

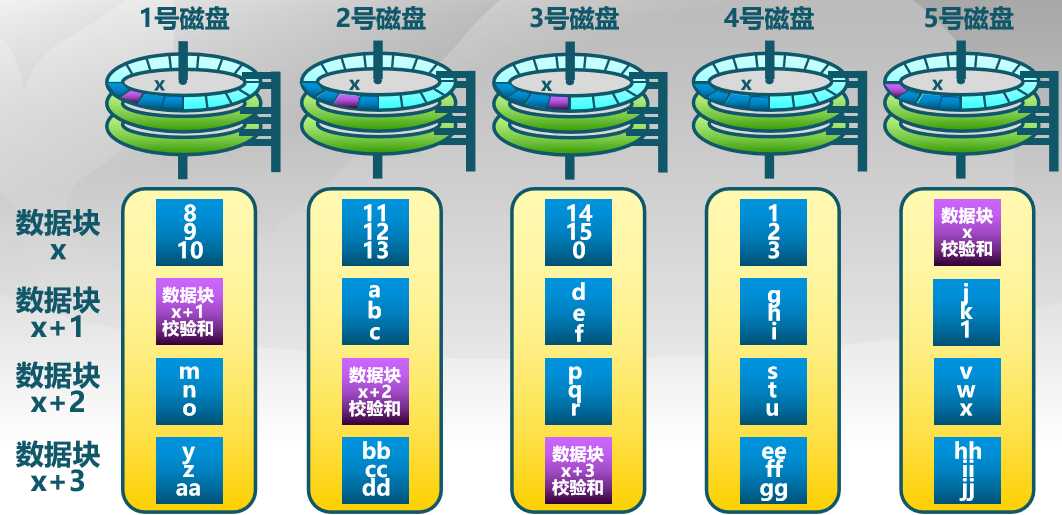

7. RAID-5：带分布式校验的磁盘条带化

 8. 基于位和基于块的磁盘条带化

条带化和奇偶校验按 “字节” 或者 “位”

• RAID- 0/4/5：基于数据块
• RAID- 3：基于位

9. 可纠正多个磁盘错误的冗余磁盘阵列

• RAID-5：每组条带块有一个奇偶校验块，允许一个磁盘错误
• RAID-6：每组条带块有两个冗余块，允许两个磁盘错误
