本文转自：自己的微信公众号《集成电路设计及EDA教程》
?
前面的推文讲解了在Narrow Channel里面加Checkerboard形式的Hard Placement Blockage来解决里面出现的IR-drop问题。

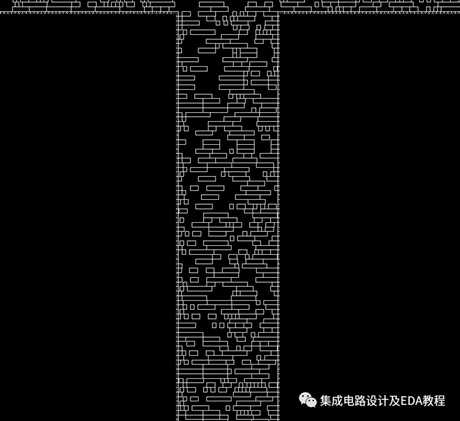

而这种加Checkerboard的方法比较麻烦，另外由于是棋盘式的摆放方案，因此在某些区域还是有可能有Cell堆在一起。下面是Narrow Channel里面加入Checkerboard形式的Hard Placement Blockage之后它们的分布情况：

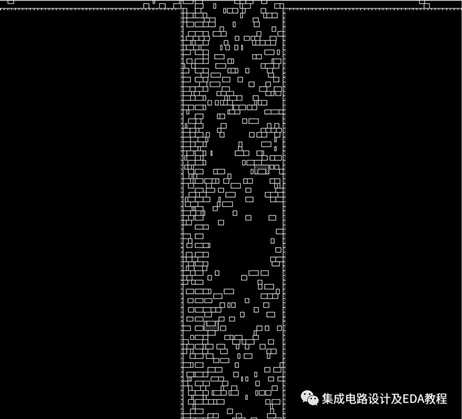

下面是CTS之后Cell在Channel里面的摆放情况：
可以明显的看到，其实Cell摆放的不是特别的均匀，还是有局部团在一起，局部特别空的情况，因此可以大胆猜测，这个Channel里面发生IR-drop的概率还是相对较高的（相对于下面的cell padding方案）。

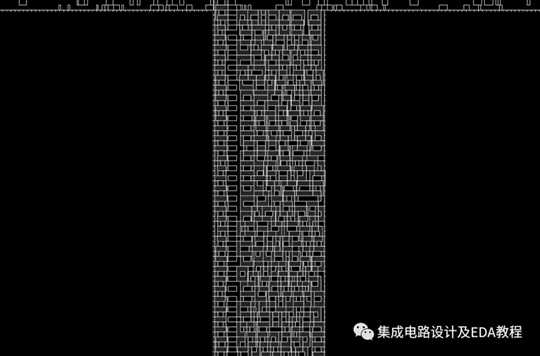

我们可以用脚本抓取Narrow Channel里面的所有Cell，然后给它们加上Cell Padding/Keepout margin。由于Place、CTS、Post-CTS阶段都会添加一些Cell，因此我们最好在每个阶段都给里面的Cell加上Padding，如果Legalize不下的话工具会将其legalize到Channel的外边。下面是该Channel里面给所有Cell加上Padding之后的显示Padding的效果：

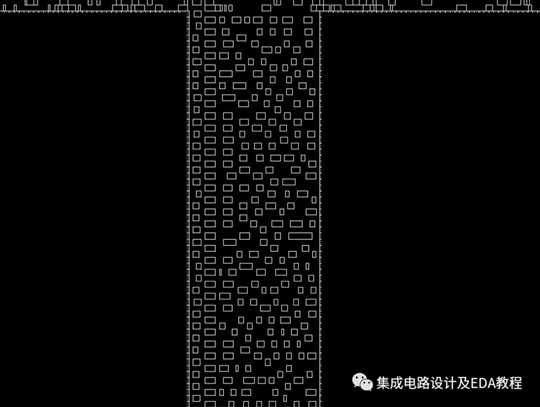

把padding关掉之后的Cell摆放效果：

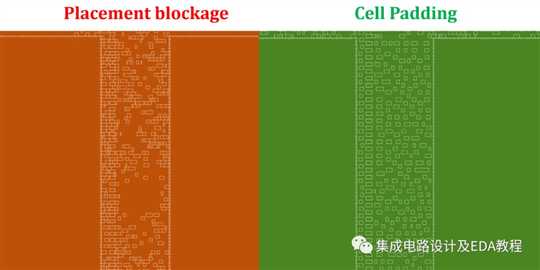

可见Cell摆放的非常均匀，为了便于大家观察，我将两幅图放在一起对比一下：
相关推文
IR-drop问题的分析与修复（含脚本分享）（一）：Partition boundary cells clustering
IR-drop问题的分析与修复（二）：odd pg in Narrow
Channel
IR-drop问题的分析与修复（三）：add checkerboard
placement blockage in Narrow
IR-drop问题的分析与修复（四）：add cell padding for cells in Narrow Channel
