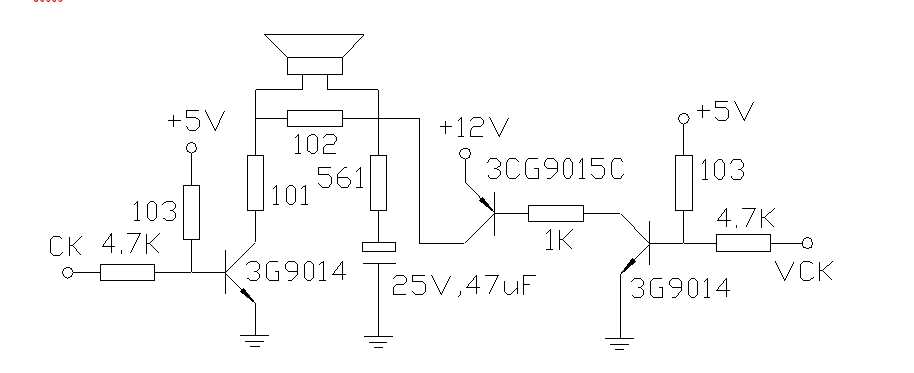

1、电路图

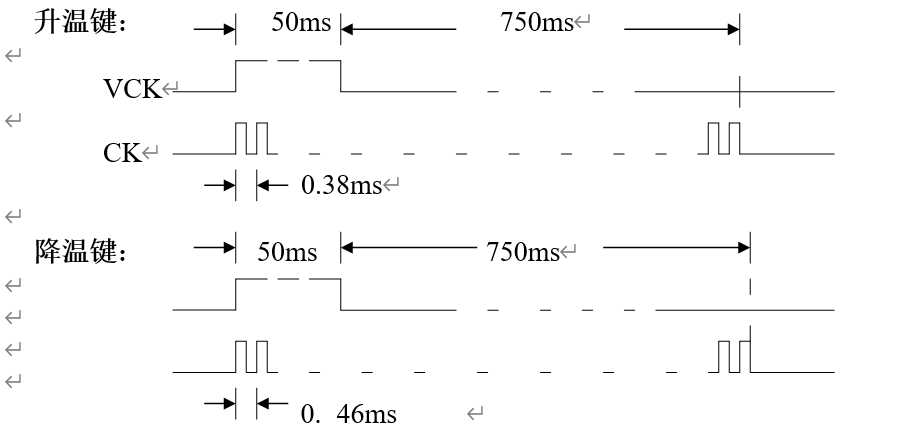

2、控制信号波形
3、分析
使用MCU两个引脚进行控制，VCK控制发声时间，CK控制音色。
VCK为高电平时三极管9014截止，VCK为低电平三极管9014导通，9014导通9015也导通，47uF电容开始充电，蜂鸣器发声。
这里RC串联电路目的是加一个拖长的尾音（吴师说的）。
基于无源蜂鸣器的音乐电路
