TDD双向放大器的设计分为三部分：LNA部分、PA部分和控制开关部分。为了调试方便，已经在三个Altium工程里面分别设计了三部分。现在需要合并成一个板子，为了保留已有的布局布线的工作量，采用这个办法可以快速合并工程。
一、对已有的三个工程进行元器件重新标号，并更新到各自的PCB文件中。

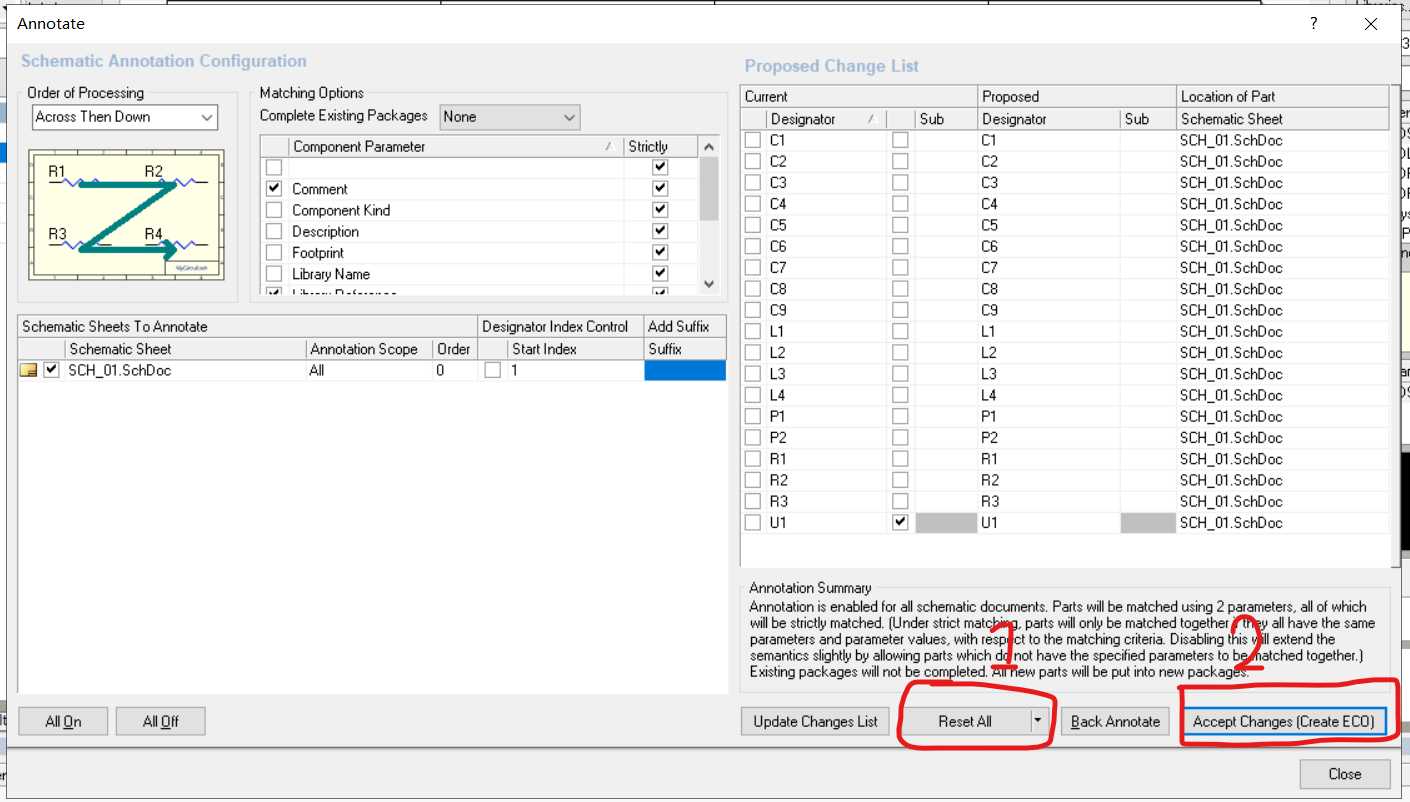

1、在原始工程的原理图中，用Tools -> Annotate Schematics（T A），先将元件编号全部恢复为"?"，如图：

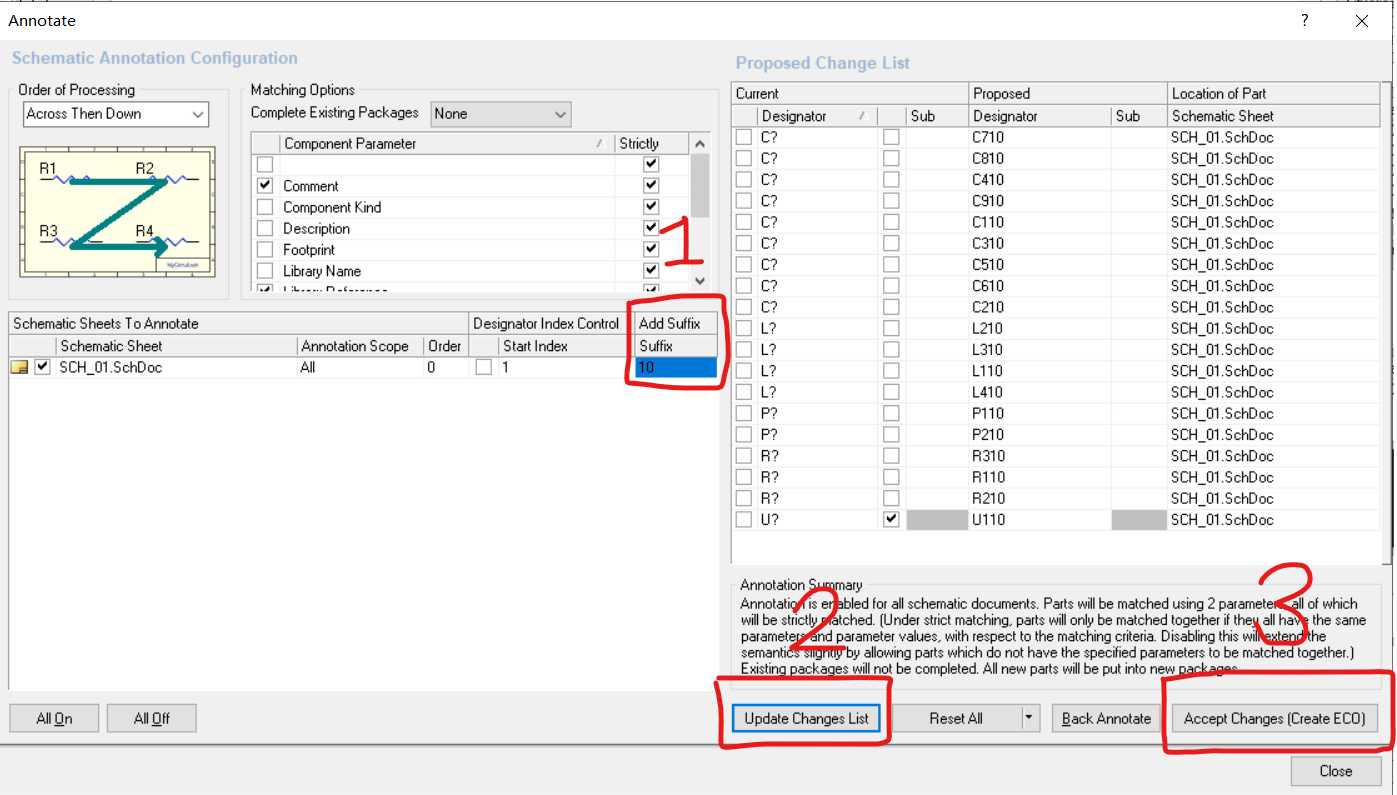

2、然后重新命名，命名时加上后缀比如10，这样原来的元件编号C1、C2、U1、U2变成了C110、C210、U110、U210。如图：
3、在PCB中进行编号和网络的更新。
用Design -> Import Changes from xxx.PrjPCB（D I），更新网络（Net）和网络组（Class）。
二、合并工程。

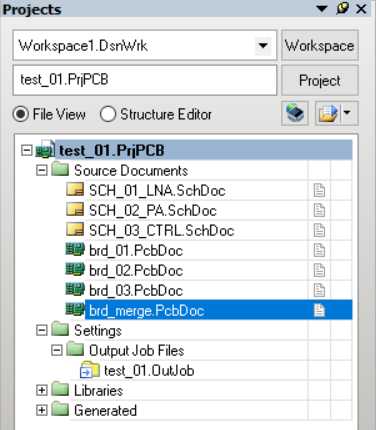

1、把设计中的三套原理图和PCB添加到同一个工程里，并腾出一个新的PCB文件（这里叫brd_merge）。如图：
2、在brd_merge中，执行Design -> Import Changes from xxx.PrjPCB（D I），然后删除所有元件。
此时已经导入了LNA、PA、CTRL三个部分所有的网络信息。

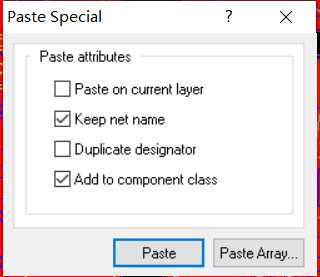

3、将brd_01、brd_02、brd_03中的所有内容复制粘贴到brd_merge中，注意粘贴前使用Edit -> Paste Special...进行选择，即保留所有的网络名称。
4、使用Design -> Import Changes from xxx.PrjPCB（D I），更新网络（Net）和网络组（Class）。
Altium Designer中，将多个工程下的原理图和PCB合并在一起
