上篇博客我们遗留了一些问题，这篇博客算是对上篇博客的完善。
一、Normal（Standard）模式的FIFO
上篇博客，我们最后得到如下的波形：
1、换行数据的问题

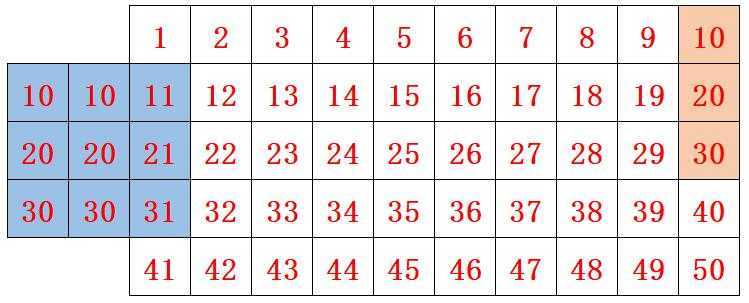

在第三行数据的矩阵出现时，数据比较乖，如第 4 行数据的第一个矩阵是{10,10,11,20,20,21,30,30,31}，第二个矩阵是{10,11,12,20,21,22,30,31,32}，这是什么鬼？我们还是拿到正常的图片数据来分析，先看第一个矩阵{10,10,11,20,20,21,30,30,31}，由图片数据可以看到，在换行时是借用了2次上一行最后的3列数据，这个 3x3 矩阵总共借用了 6 个数据。

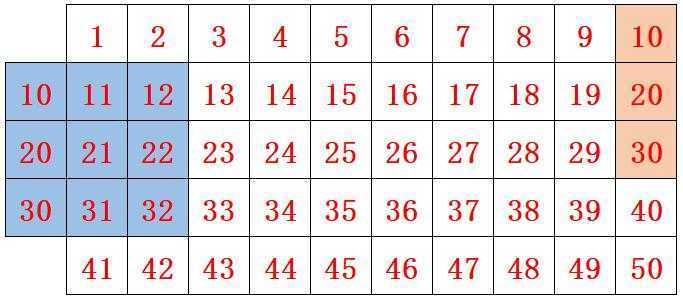

第二个矩阵{10,11,12,20,21,22,30,31,32}，和上面一样也是借用了上一行最后一列的数据，这个3x3矩阵总共借用了 3 个数据。
由此我们便能得出结论：在换行后的第1列第2列数据都是借用了上一行的最后一列数据，实际上板便是最左边出现一个违和的竖条，隐隐约约像是最右边的图形。
2、换帧数据的问题
我们也按上面那种方法分析。
