ADC前端信号链路RC滤波器设计

时间:2020-03-07 00:24:03      阅读:108      评论:0      收藏:0      [点我收藏+]

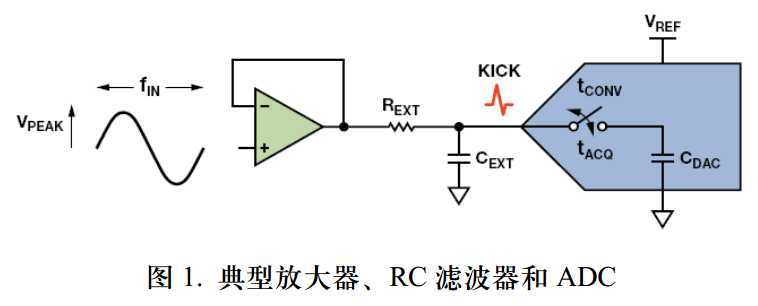

  本文是对学习ADI的一篇文章《精密SAR模数转换器的前端放大器和RC滤波器设计》的自我记录,以便自己以后回顾和设计时查阅,如下的Rext、Cext就是要设计的滤波电路

技术分享图片





计算步骤:

1. 计算出阶跃电压Vstep

技术分享图片



参数说明:

①. Vstep-----------阶跃电压

②. Fin--------------信号频率

③. Vpeak----------输入信号峰值,注意是波峰或者波谷,而不是峰峰值

④. Tconv-----------ADC数据转换时间,即转换为数字信号的时间

⑤. Cdac------------ADC内部采样保持电容,在Datasheet中对应于ADC的Cin输入电容

⑥. Cext-------------滤波电容,一般取值Cext=100*Cdac



2. 计算处1/2 LSB

 技术分享图片



①. Vhalf_lsb---------最低有效位的1/2

②. Vref----------------ADC满量程电压

③. N-------------------ADC位数



3. 计算出时间参数数目

 技术分享图片





4. 计算出时间常数

 技术分享图片





5. 根据时间常数=RC公式计算出R



ADC前端信号链路RC滤波器设计
