从flash中将设备树读入内存，在启动内核时，把设备树所在的地址写到r2寄存器中就可以了。
a. u-boot中内核启动命令:
bootm <uImage_addr> // 无设备树,bootm 0x30007FC0
bootm <uImage_addr> <initrd_addr> <dtb_addr> // 有设备树
比如 :
nand read.jffs2 0x30007FC0 kernel; // 读内核uImage到内存0x30007FC0
nand read.jffs2 32000000 device_tree; // 读dtb到内存32000000
bootm 0x30007FC0 - 0x32000000 // 启动, 没有initrd时对应参数写为"-"
b. bootm命令怎么把dtb_addr写入r2寄存器传给内核?
ARM程序调用规则(ATPCS)
c_function(p0, p1, p2) // p0 => r0, p1 => r1, p2 => r2
定义函数指针 the_kernel, 指向内核的启动地址,
然后执行: the_kernel(0, machine_id, 0x32000000);
c. dtb_addr 可以随便选吗?
c.1 不要破坏u-boot本身
c.2 不要挡内核的路:
内核本身的空间不能占用, 内核要用到的内存区域也不能占用
内核启动时一般会在它所处位置的下边放置页表, 这块空间(一般是0x4000即16K字节)不能被占用

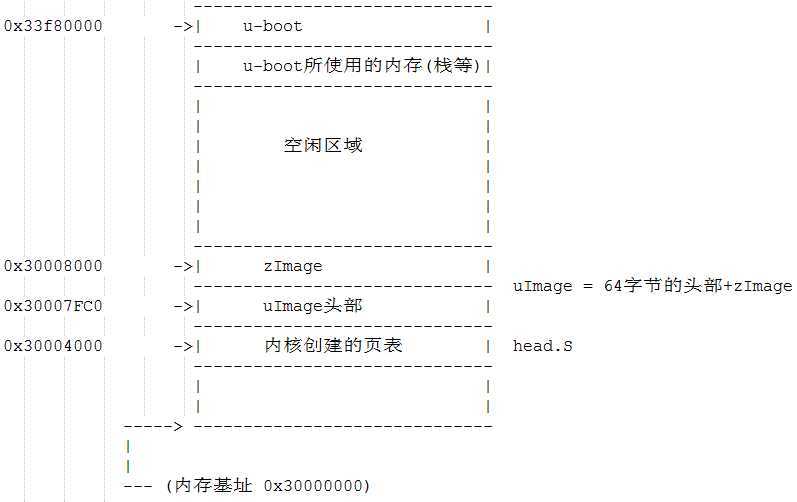

JZ2440内存使用情况:
命令示例:
a. 可以启动:
nand read.jffs2 30000000 device_tree
nand read.jffs2 0x30007FC0 kernel
bootm 0x30007FC0 - 30000000
b. 不可以启动: 内核启动时会使用0x30004000的内存来存放页表，dtb会被破坏
nand read.jffs2 30004000 device_tree
nand read.jffs2 0x30007FC0 kernel
bootm 0x30007FC0 - 30004000
a. u-boot中内核启动命令: bootm <uImage_addr> // 无设备树,bootm 0x30007FC0 bootm <uImage_addr> <initrd_addr> <dtb_addr> // 有设备树 比如 : nand read.jffs2 0x30007FC0 kernel; // 读内核uImage到内存0x30007FC0 nand read.jffs2 32000000 device_tree; // 读dtb到内存32000000 bootm 0x30007FC0 - 0x32000000 // 启动, 没有initrd时对应参数写为"-"
b. bootm命令怎么把dtb_addr写入r2寄存器传给内核? ARM程序调用规则(ATPCS) c_function(p0, p1, p2) // p0 => r0, p1 => r1, p2 => r2 定义函数指针 the_kernel, 指向内核的启动地址, 然后执行: the_kernel(0, machine_id, 0x32000000);
c. dtb_addr 可以随便选吗? c.1 不要破坏u-boot本身 c.2 不要挡内核的路: 内核本身的空间不能占用, 内核要用到的内存区域也不能占用 内核启动时一般会在它所处位置的下边放置页表, 这块空间(一般是0x4000即16K字节)不能被占用 JZ2440内存使用情况: ------------------------------ 0x33f80000 ->| u-boot | ------------------------------ | u-boot所使用的内存(栈等)| ------------------------------ | | | | | 空闲区域 | | | | | | | | | ------------------------------ 0x30008000 ->| zImage | ------------------------------ uImage = 64字节的头部+zImage 0x30007FC0 ->| uImage头部 | ------------------------------ 0x30004000 ->| 内核创建的页表 | head.S ------------------------------ | | | | -----> ------------------------------ | | --- (内存基址 0x30000000)
命令示例:a. 可以启动:nand read.jffs2 30000000 device_treenand read.jffs2 0x30007FC0 kernelbootm 0x30007FC0 - 30000000
b. 不可以启动: 内核启动时会使用0x30004000的内存来存放页表，dtb会被破坏nand read.jffs2 30004000 device_treenand read.jffs2 0x30007FC0 kernelbootm 0x30007FC0 - 30004000
原文：https://www.cnblogs.com/-glb/p/12443996.html
