JAVA IO 以及 NIO 理解

文章来自 https://www.cnblogs.com/hapjin/p/5736188.html，本人抄写一遍拿来学习，请大家关注原作者。

IO，其实意味着：数据不停地搬入搬出缓冲区而已（使用了缓冲区）。比如，用户程序发起读操作，导致“syscall read“系统调用，就会把数据搬入到一个buffer中；用户发起写操作，导致”syscall write“系统调用，就会把一个buffer中的数据搬出去（发送到网络中 or 写入到磁盘文件）。

上面的过程过程看似简单，但是底层系统具体如何实现以及实现的细节就非常复杂了。正是因为实现方式不同，有针对普通情况下的文件传输（暂且称普通IO），也有针对大文件传输或者批量大数据传输的实现方式，比如zerocopy技术。

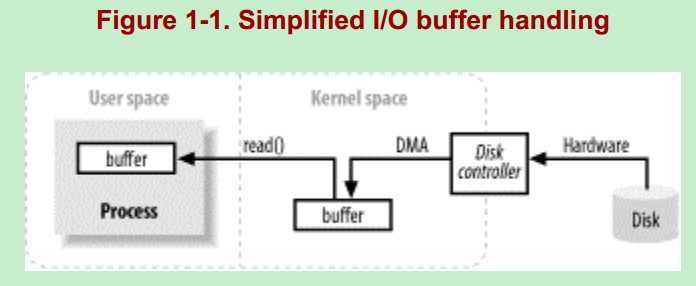

先来看一张普通的IO处理的流程图：

整个IO过程的流程如下：

1）程序员写代码创建一个缓冲区，（这个缓冲区是用户缓冲区）。然后写一个while循环调用read()方法读数据（触发”syscall read“系统调用）。

byte[] b = new byte[4096];

while((read = inputStream.read(b))>=0) {
        total = total + read;
            // other code....
        }

2）当执行到read()方法时，其实底层时发生了很多操作的：

①内核给磁盘控制器发命令说：我要读磁盘上的某某块磁盘块上的数据。 --kernel issuing a command to the end disk contoller hardware to fetch the data from disk.

②在DMA的控制下，把磁盘上的数据读入到内核缓冲区。--The disk controller writes the data directly into a kernel memory buffer by DMA.

③内核把数据从内核缓冲区复制到用户缓冲区。--kernel copies the data from the temporary buffer in kernel space

这里的用户缓冲区应该就是我们写的代码中new的byte[]数组。

从上面的步骤中可以分析出什么？

①对于操作系统而言，JVM只是一个用户进程，处于用户态空间中。而处于用户态空间的进程是不能直接操作底层的硬件的。而IO操作就需要操作底层的硬件，比如磁盘。因此，IO操作必须得借助内核得帮助才能完成（中断，trap），即会有用户态到内核态得切换。

②我们写代码 new byte[] 数组时，一般都是”随意“创建一个”任意大小“的数组。比如，new byte[128]、new byte[1024]、new byte[4096]...

但是，对于磁盘块的读取而言，每次访问磁盘读取数据时，并不是读任意大小的数据的，而是：每次读一个磁盘块或者若干个磁盘块（这是因为访问磁盘操作代价时很大的，而且我们也相信局部性原理）因此，就需要一个”中间缓冲区“--即内核缓冲区。先把数据从磁盘读到内核缓冲区中，然后再把数据从内核搬到用户缓冲区。

这也是为什么我们总感觉到第一次read操作很慢，而后续的read操作却很快的原因吧。因为，对于后续的read操作而言，它所需要读的数据很可能已经在内核缓冲区了，这是只需要将内核缓冲区中的数据拷贝到用户缓冲区即可，并未涉及到底层的读取磁盘操作，当然就快了。

The kernel tries to cache and/or prefetch data, so the data being requested by the process may already be available in kernel space.
If so, the data requested by the process is copied out.
If the data isn‘t available, the process is suspended while the kernel goes about bringing the data into memory.

如果数据不可用，process将会被挂起，并需要等待内核从磁盘上把数据取到内核缓冲区中。

那我们可能会说：DMA为什么不直接将磁盘上的数据读入到用户缓冲区呢？一方面是②提到的内核缓冲区作为一个中间缓冲区。用来”适配“用户缓冲区的”任意大小“和每次读磁盘块的固定大小。另一方面则是，用户缓冲区位于用户态空间，而DMA读取数据这种操作涉及到底层的硬件，硬件一般是不能直接访问用户态空间的（OS的原因吧）

综上，由于DMA不能直接访问用户空间（用户缓冲区），普通的IO操作需要将数据来回的在用户缓冲区和内核缓冲区移动，这在一定程序上影响了IO的速度。那有没有相应的解决方案呢？

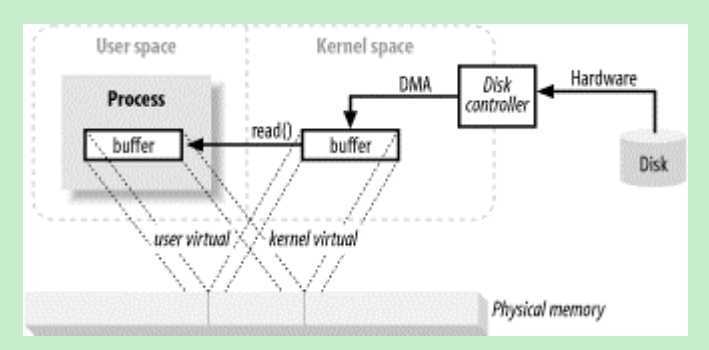

那就是直接内存映射IO，也即JAVA NIO中提到的内存映射文件，或者说直接内存...总之，他们表达的意思都差不多。示例图如下：

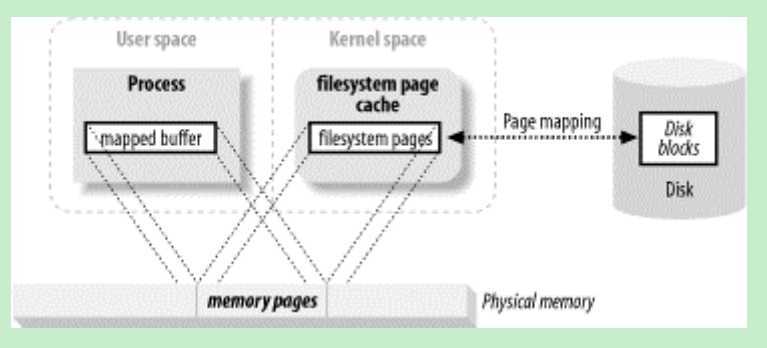

 从上图可以看出：内核空间的 buffer 与用户空间的 buffer 都映射到同一块物理内存区域。

它的主要特点如下：

①对文件的操作不需要再发 read 或者 write 系统调用了 --The user process sees the files data as memory,so there is no need to issue read() or write() system calls.

②当用户进程访问”内存映射文件“地址时，自动产生缺页错误，然后由底层的OS负责将磁盘上的数据送到内存。关于也是存储管理，可参考：内存分配与内存管理的一些理解

As the user process touches the mapped memory space, page faults will be generated automatically to bring in the file data from disk.
If the user modifies the mapped memory space, the affected page is automatically marked as dirty and will be subsequently
flushed to disk to update the file.

这就是JAVA NIO中提到的内存映射缓冲区（Memory-Mapped-Buffer)，它类似于 JAVA NIO 中的直接缓冲区（Direct Buffer）。MemoryMappedBuffer 可以通过java.nio.channels.FileChannel.java(通道）的 map 方法创建。

使用内存映射缓冲区来操作，他比普通的IO操作文件要快的多。甚至比使用文件通道（FileChannel）操作文件还要快。因为，使用内存映射缓冲区操作文件时，没有显示的系统调用（read，write），而且OS还会自动缓存一些文件页（memory page）

zerocopy技术介绍

看完了上面的IO操作的底层实现过程，再来了zerocopy技术就很easy了。IBM由一篇名为《Efficient data transfer through zero copy》的论文对zerocopy做了完整的介绍，感觉非常号，下面就基于这篇文来记录下自己的一些理解。

zerocopy技术的目标就是提高IO密集型JAVA应用程序的性能。在本文的前面部分介绍了：IO操作需要数据频繁地在内核缓冲区和用户缓冲区之间拷贝，而zerocopy技术可以减少这种拷贝地次数，同时页降低了上下文切换（用户态于内核态之间地切换）地次数。

比如，大多数WEB应用程序执行地一项操作就是：接受用户请求-->从本地磁盘读取数据-->数据进入内核缓冲区-->用户缓冲区-->内核缓冲区-->用户缓冲区-->socket发送

数据每次在内核缓冲区于用户缓冲区之间的拷贝会消CPU以及内存的带宽。而zerocopy有效的减少了这种拷贝次数。

Each time data traverses the user-kernel boundary, it must be copied, which consumes CPU cycles and memory bandwidth.
Fortunately, you can eliminate these copies through a technique called—appropriately enough —zero copy　　

那它是怎么做到的呢？

我们知道，JVM（JAVA虚拟机）为JAVA语言提供了跨平台的一致性，屏蔽了底层系统的具体实现细节，因此，JAVA语言页很难直接使用底层操作系统提供的 一些”奇技淫巧“。

而要实现zerocopy，首先得有操作系统支持。其次，JDK类库也要提供相应的接口支持。幸运的是，自JDK1.4以来，JDK提供了对NIO的支持，通过java.nio.FileChannel类的transferTo()方法可以直接将字节传送到可写的通道中(Writable Channel)，并不需要将字节送入用户程序空间（用户缓冲区）

You can use the transferTo()method to transfer bytes directly from the channel on which it is invoked to
another writable byte channel, without requiring data to flow through the application

下面就来详细分析一下经典的web服务器（比如文件服务器）干的活：从磁盘中读取文件，并把文件通过网络（socket）发送给client。

File.read(fileDesc, buf, len);
Socket.send(socket, buf, len);　　

从代码上看，就是两步操作。第一步：将文件读入buf；第二步：将buf中的数据通过socket发送出去。但是，这两步操作需要四次上下文切换（用户态于内核态之间的切换）和四次拷贝操作才能完成。

①第一次上下文切换发生在read()方法执行，表示服务器要去磁盘上读取文件了，这回导致一个sys_read()的系统调用。此时由用户态切换到内核态，完成的动作是：DMA把磁盘上的数据读入到内核缓冲区（这也是第一次拷贝）。

②第二次上下文切换发生在read()方法的返回（这也说明read()是一个阻塞调用），表示数据已经成功从磁盘读到内核缓冲区了。此时，由内核态返回到用户态，完成的动作是：将内核缓冲区中的数据拷贝到用户缓冲区（这是第二次拷贝）。

③第三次上下文切换发生在send()方法执行，表示服务器准备把数据发送出去了。此时，用用户态奇幻到内核态，完成的动作是：将用户缓冲区中的数据拷贝到内核缓冲区（这是第三次拷贝）

④第四次上下文切换发生在send()方法的返回【这里send()方法可以异步返回，所谓异步返回就是：线程执行了send()之后立即从send()返回，剩下的数据拷贝及发送就交给底层的操作系统实现了】。此时，由内核态返回到用户态，完成的动作是：将内核缓冲区中数据送到protocol engine。（这是第四次拷贝）

这里对protocol engine不是态了解，但是从上面的示例图来看：它是NIC(NetWork Interface Card) buffer.网卡的buffer？？？

下面这段话，非常值得一读：这里再一次提到了为什么需要内核缓冲区。

Use of the intermediate kernel buffer (rather than a direct transfer of the data
into the user buffer)might seem inefficient. But intermediate kernel buffers were
introduced into the process to improve performance. Using the intermediate
buffer on the read side allows the kernel buffer to act as a "readahead cache"
when the application hasn‘t asked for as much data as the kernel buffer holds.
This significantly improves performance when the requested data amount is less
than the kernel buffer size. The intermediate buffer on the write side allows the write to complete asynchronously.　　

一个核心观点就是：内核缓冲区提高了性能。咦？是不是很奇怪？因为前面一直说正式因为引入了内核缓冲区（中间缓冲区），使得数据来回地拷贝，降低了效率。

那先来看看，它为什么说内核缓冲区提高性能。

对于操作而言，内核缓冲区就相当于一个”readahead cache“，当用户一次只需要读一小部分数据时，首先操作系统从磁盘上读一大块数据到内核缓冲区，当用户只取走了一小部分（我可以只new了一个128B的byte数组啊！这也是前面提到的：为什么后续的读操作（read()方法调用）要比第一次快的原因。从这个角度而言，内核缓冲区确实提高了读操作的性能。

再来看写操作：可以做到”异步写“（write asynchronously)。也即：write(dest[])时，用户程序告诉操作系统，把dest[]数组中的内容写到XX文件中，于是write方法就返回了。操作系统则在后台默默地把用户缓冲区中地内容（dest[]）拷贝到内核缓冲区，再把内核缓冲区中的数据写入磁盘。那么，只要内核缓冲区未满，用户的write操作就可以很快地返回。这应该就是异步刷盘策略吧。

（其实，到这里。以前一个纠结的问题就是同步IO，异步IO，阻塞IO，非阻塞IO之间的区别已经没有太大的意义了。这些概念，只是针对的看问题的角度不一样而已。阻塞，非阻塞是针对线程自身而言；同步、异步是针对线程以及影响它的外部事件而言...）【更加完美、精辟的解释可以参考这个系列的文章：系统间通信（3）--IO同行模型核JAVA实践上篇】

既然，你把内核缓冲区说的这么强大和完美，那还要zerocopy干嘛啊？？

Unfortunately, this approach itself can become a performance bottleneck if the size of the data requested
is considerably larger than the kernel buffer size. The data gets copied multiple times among the disk, kernel buffer,
and user buffer before it is finally delivered to the application.
Zero copy improves performance by eliminating these redundant data copies.

终于轮到zerocopy粉末登场了。当需要传输的数据远远大于内核缓冲的大小时，内核缓冲区就会成为瓶颈。这也是为什么zerocopy技术适合大文件传输的原因。内核缓冲区为啥成为了瓶颈？--我想，很大的一个原因是它已经起不到”缓冲“的功能了，毕竟传输的数据太大了。

下面来看看zerocopy技术是如何来处理文件传输的。

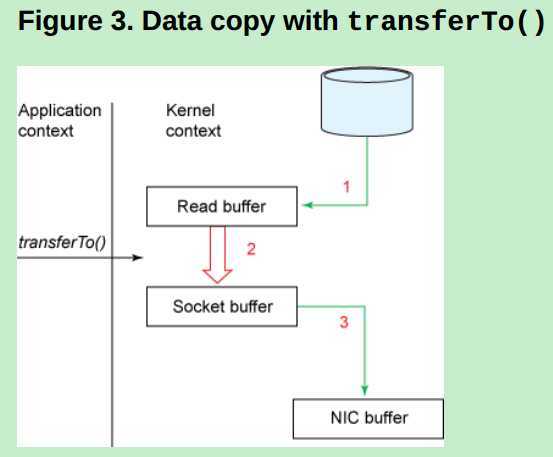

当transferTo()方法被调用时，由用户态切换到内核态。完成的动作是：DMA将数据从磁盘读入Read buffer(第一次数据拷贝）。然后，还是在内核空间中，将数据从Read buffer 拷贝到Socket buffer（第二次数据拷贝），最终再将数据从socket buffer拷贝到NIC buffer（第三次数据拷贝）。然后，再从内核态返回的用户态。

上面整个过程就只涉及到了：三次数据拷贝和二次上下文切换。感觉也才减少了一次数据拷贝嘛。但这里已经步涉及用户空间的缓冲区了。

三次数据拷贝中，也只有拷贝需要到CPU的干预。（第二次拷贝），而前面的传统数据拷贝需要四次且由三次拷贝需要CPU的干预。

This is an improvement: we‘ve reduced the number of context switches from four to two and reduced the number of data copies
from four to three (only one of which involves the CPU)

如果说zerocopy技术只能完成到这步，那也就just so so了。

We can further reduce the data duplication done by the kernel if the underlying network interface card supports
gather operations. In Linux kernels 2.4 and later, the socket buffer descriptor was modified to accommodate this requirement.
This approach not only reduces multiple context switches but also eliminates the duplicated data copies that
require CPU involvement.

也就是说，如果底层的网络硬件以及操作系统支持，还可以进一步减少数据拷贝次数以及CPU干预次数。

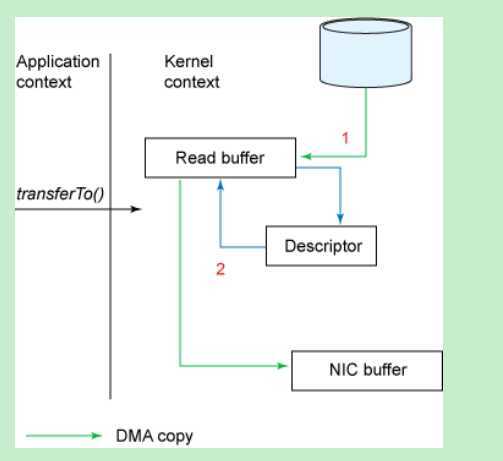

 从上图看出：这里一共只有两次拷贝和两次上下文切换，而且这两次拷贝都是DMA copy，并不需要CPU干预（严谨一点的话就是不完全没需要吧。）。

整个过程如下：

用户程序执行transferTo()方法，导致一次系统调用，从用户态切换到内核态。完成的动作是：DMA将数据从磁盘中拷贝到Read buffer用一个描述符标记此次代传输数据的地址以及长度，DMA直接把数据从Read buffer传输到NIC buffer。数据拷贝过程不需要CPU干预了。

于JVM内存之间的关系：

JVM内存模型包含了堆内存（Java Heap）和堆外内存（Native memory），ByteBuffer.allocateDirect()分配的内存在堆外内存上。堆外内存的回收页需要jvm gc触发（gc cycle），当堆外内存占用了大量内存空间紧张，但是Java Heap空间足够从而为触发GC，那么很可能发现堆外内存OOM异常。

应用：

当Kafaka Consumer向Kafka Broker拉取消息时，Kafaka Broker采用zerocopy技术传递数据。

总结：

这篇文章从IO底层实现原理开始讲解，分析了IO底层实现细节的一些优缺点，以及为什么引入zerocopy技术和zerocopy技术的实现原理，个人的学习记录，转载请注明出处。
