1. 准备工作

硬件准备

开发板
首先需要准备一个小熊派IoT开发板,并通过USB线与电脑连接。

软件准备

• 需要安装好Keil - MDK及芯片对应的包，以便编译和下载生成的代码,可参考MDK安装教程

2.创建工程

选择芯片型号

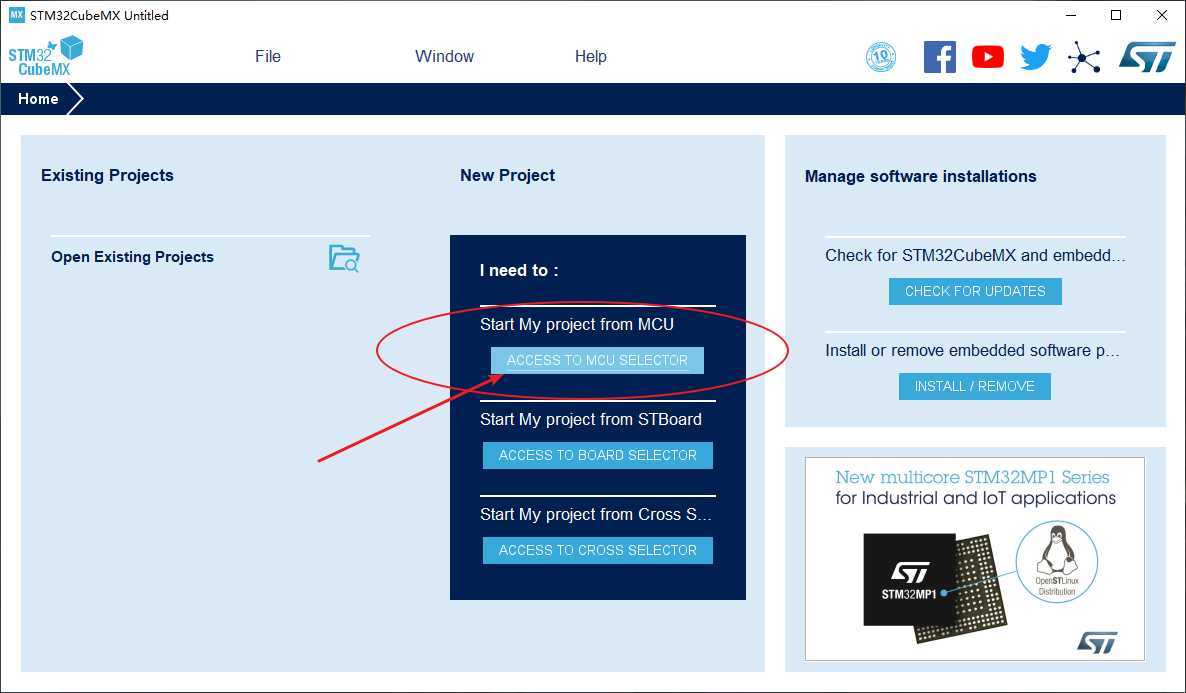

打开STM32CubeMX，打开MCU选择器：

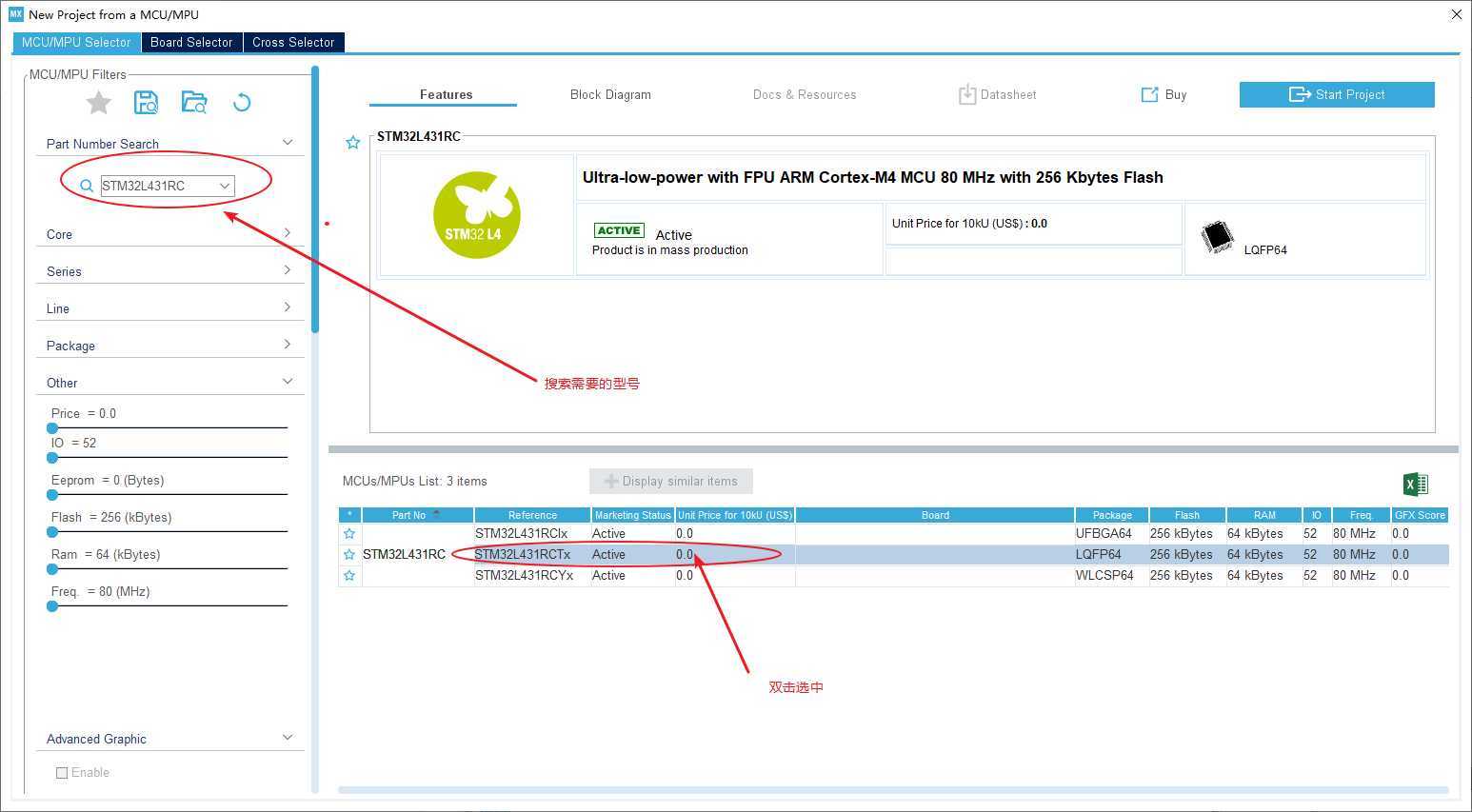

搜索并选中芯片STM32L431RCT6:

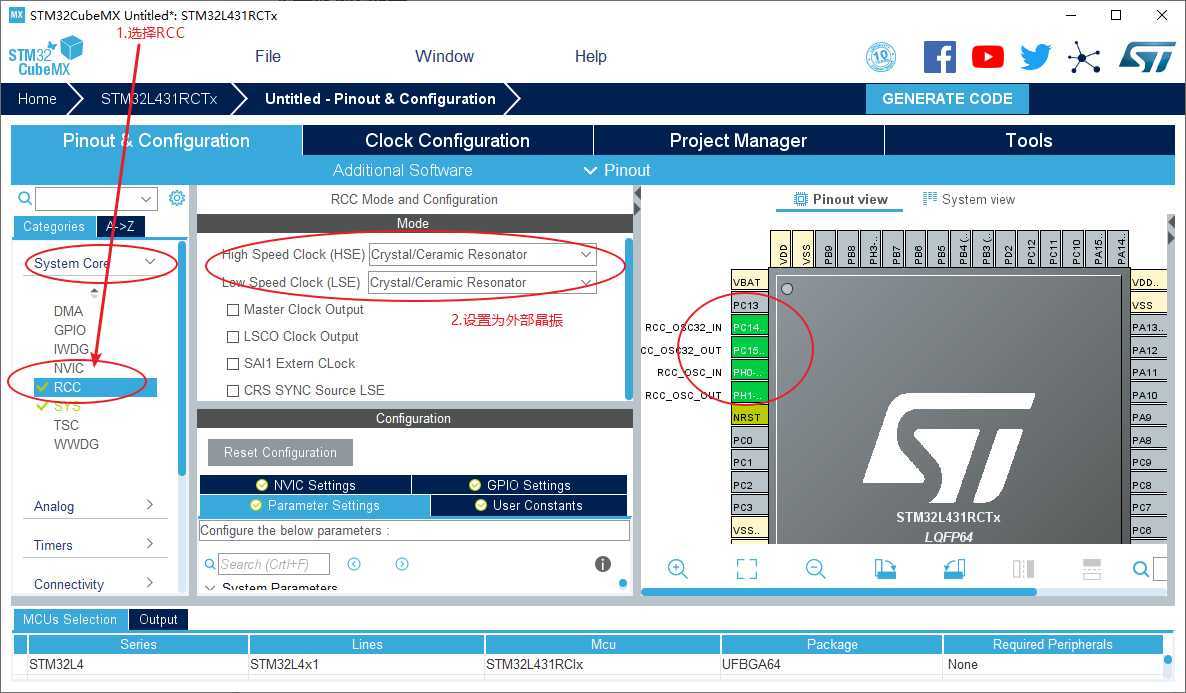

配置时钟源

• 如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
• 如果使用默认内部时钟（HSI），这一步可以略过；

这里我都使用外部时钟：

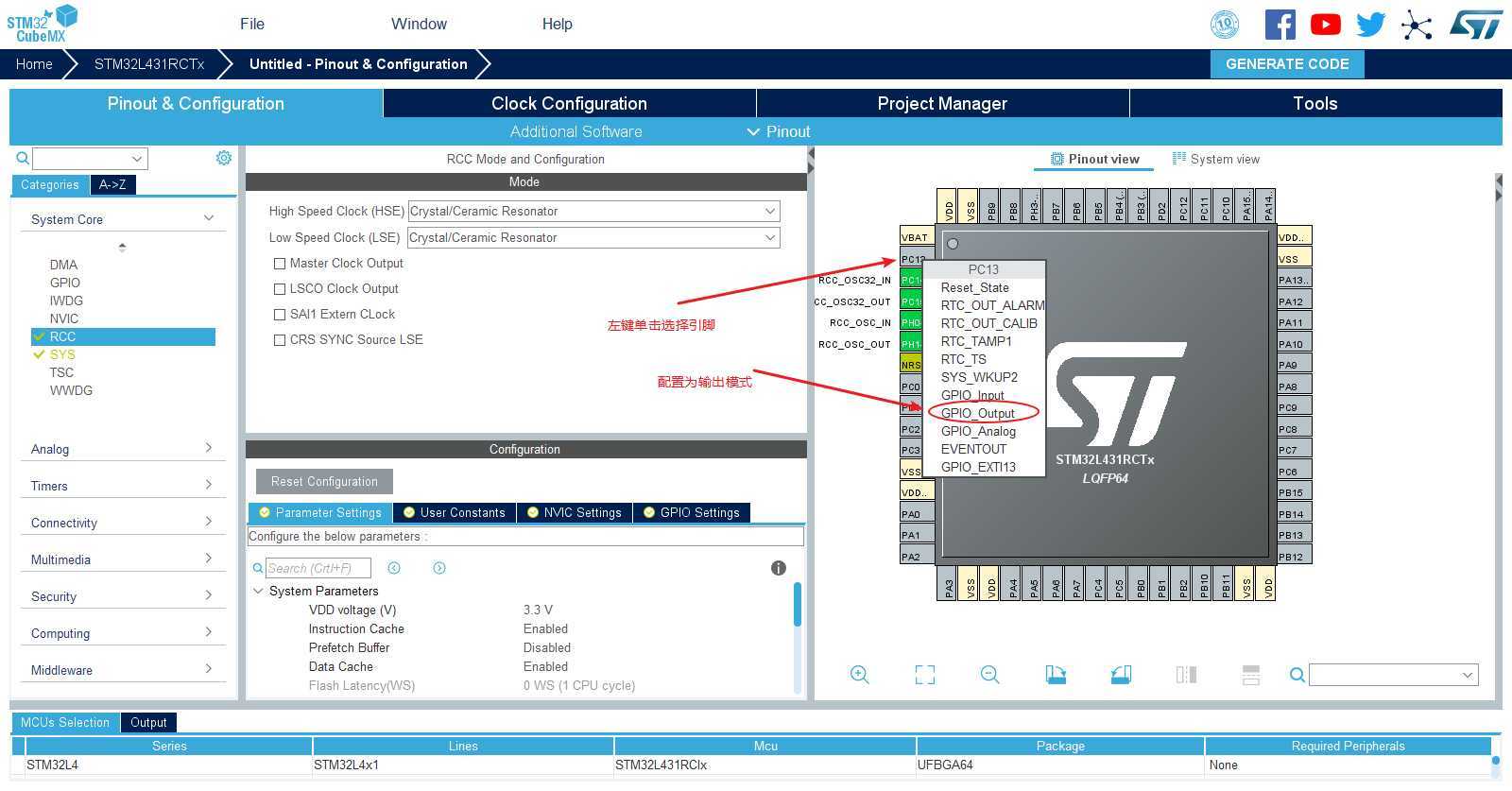

配置GPIO引脚

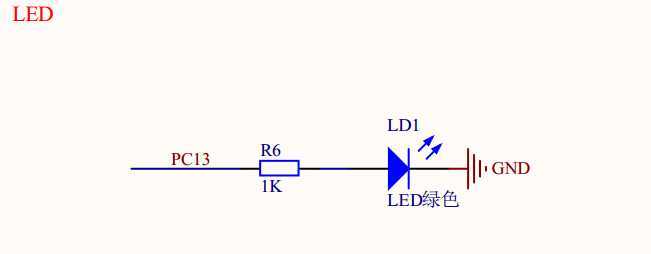

查看原理图，确定控制LED引脚，这里我们的LED使用的是PC13引脚。

所以接下来我们选择配置PC13引脚：

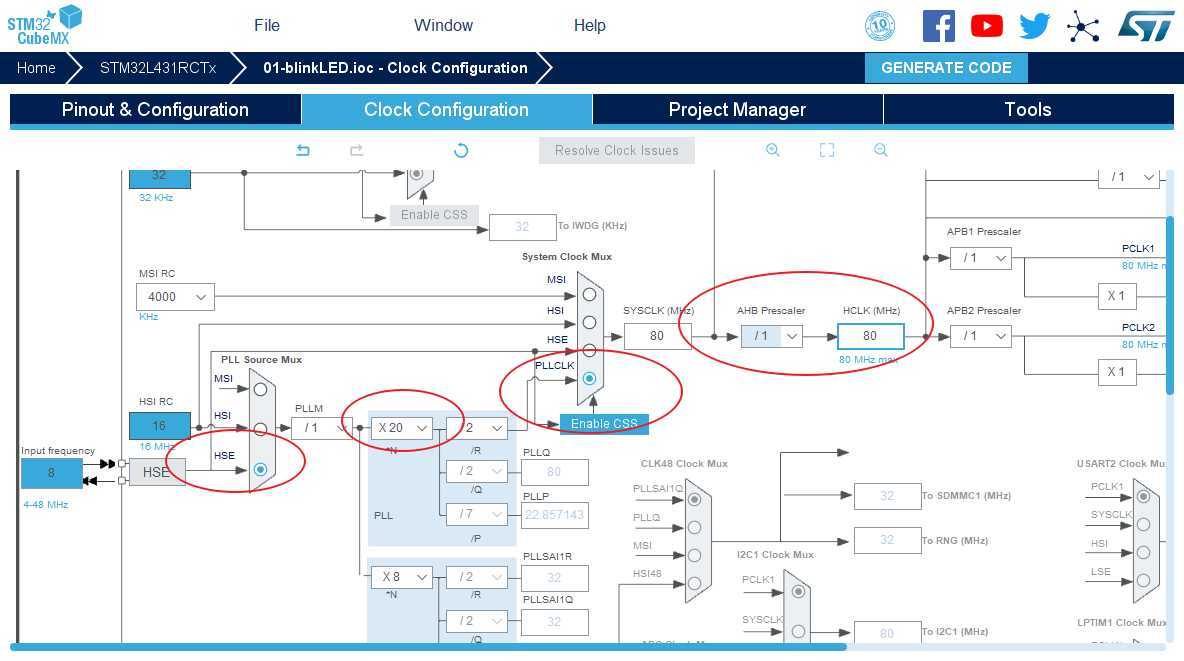

配置时钟树

STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

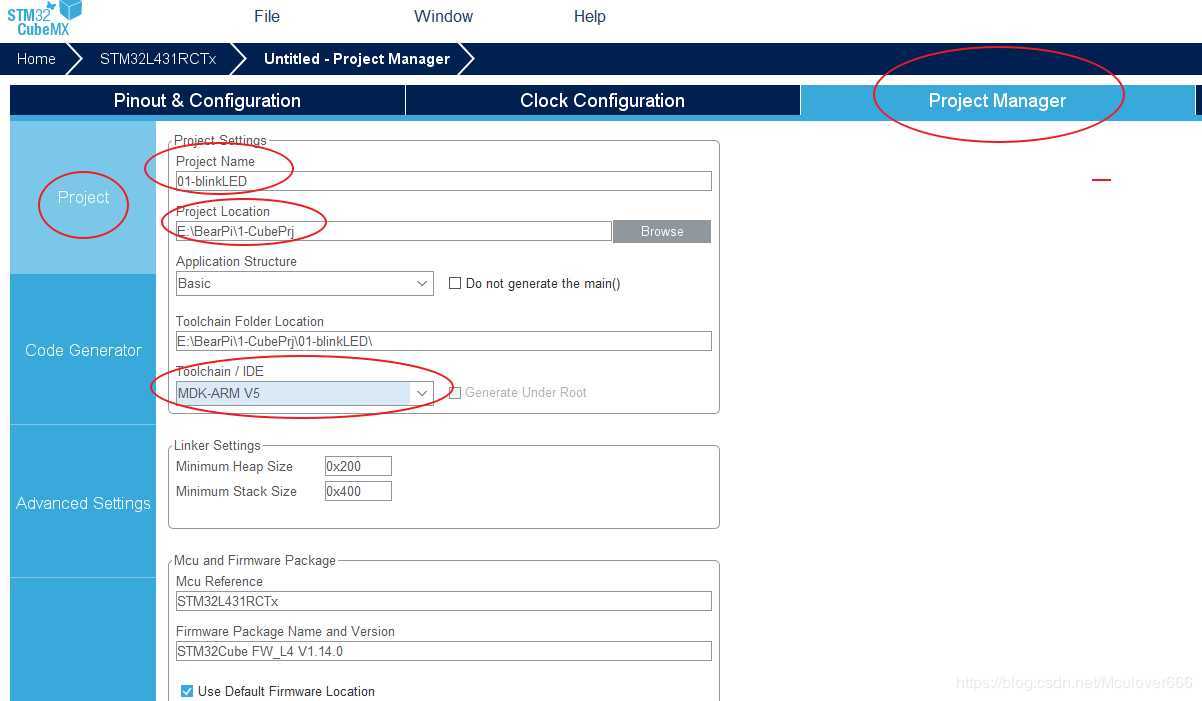

生成工程设置

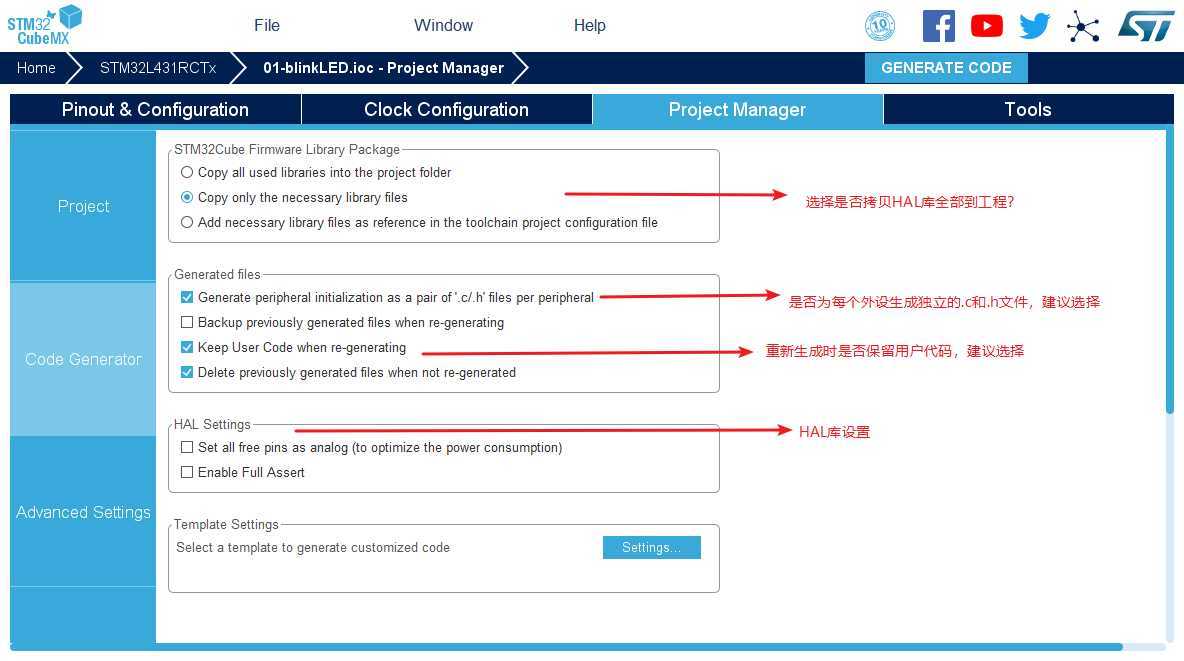

代码生成设置

最后设置生成独立的初始化文件：

生成代码

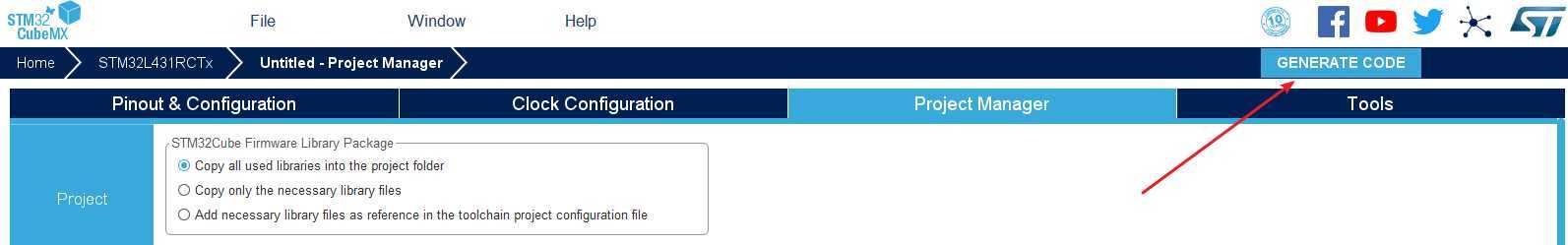

点击GENERATE CODE即可生成MDK-V5工程：

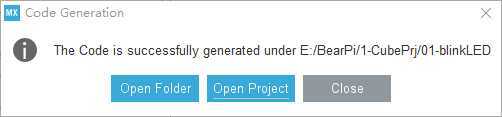

生成成功

3. 在MDK中编写、编译、下载用户代码

编写用户代码

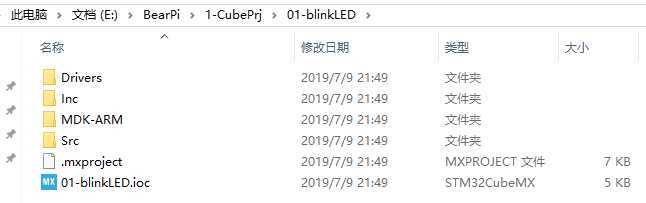

STM32CubeMX生成的代码目录如下：

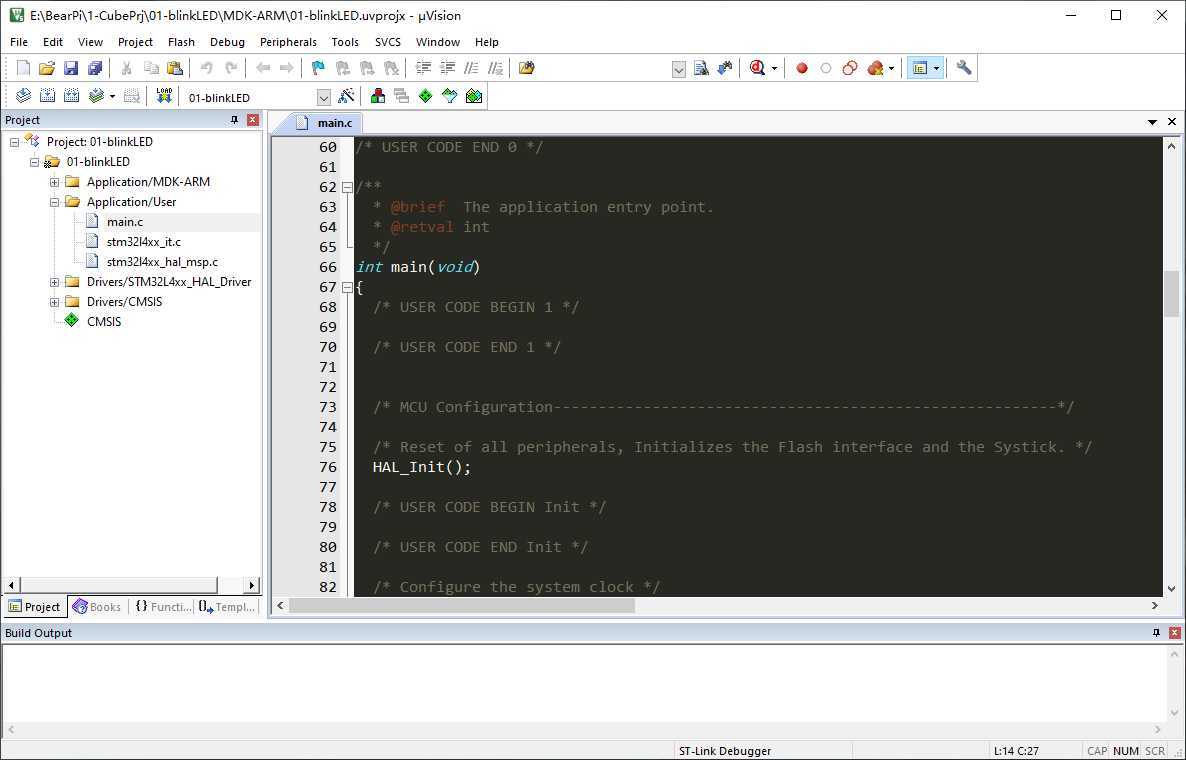

进入MDK-ARM文件夹目录，打开工程：

在main.c中的main函数中编写简单的用户代码：

1 while (1)
2   {
3     /* USER CODE END WHILE */
4     /* USER CODE BEGIN 3 */
5     HAL_Delay(200);
6     HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
7   }

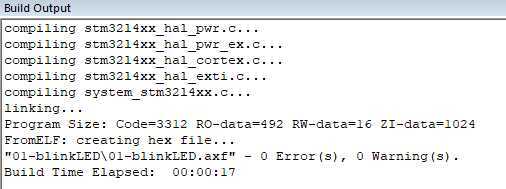

编译代码

点击如图所示的按钮编译工程

设置下载器

点击如图所示按钮打开设置页面

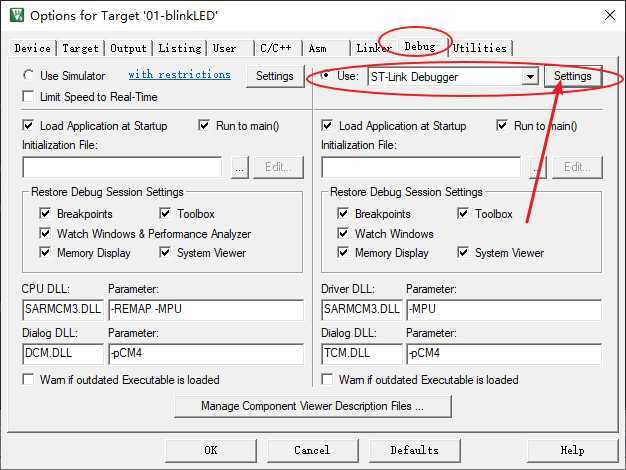

进行下载设置，选择“ST-Link Debugger”，并点击“Settings”。

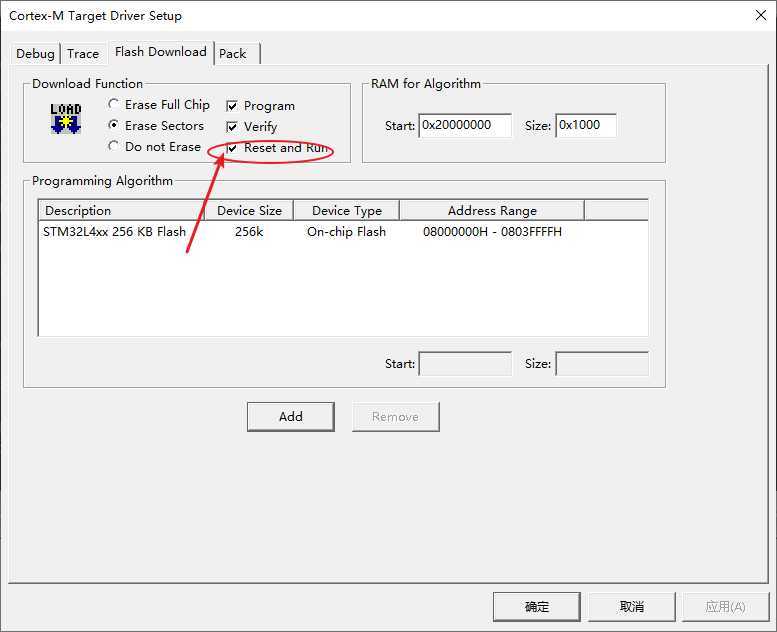

在“Flash Download”菜单下勾选“Reset and Run”选项，已达到烧录程序后单片机自动复位并运行程序的目的。

下载运行

点击"LOAD"按钮即可烧录代码到单片机中。

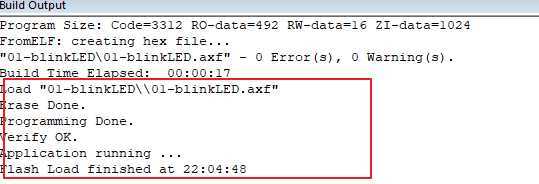

烧录成功

实验现象

至此，我们已经学会了如何使用STM32CubeMX快速生成MDK的工程，点亮一个LED，接下来一节讲述如何使用 STM32CubeMX初始化GPIO进行按键检测。
