原理及器件简介
原理：将SDR(RTL2832U+FC0013)接收范围外(FC0013的接收范围为22MHz----1100MHz)的无线电信号通过天线输入、经过低通滤波器送入混频器，本地震荡源采用有源晶体振荡器，其发生的信号同样送入混频器。这样，混频器输出信号的频率为两者的和、差，原先从天线输入的信号就可以被SDR获取，从而向下拓宽了SDR的频率范围。

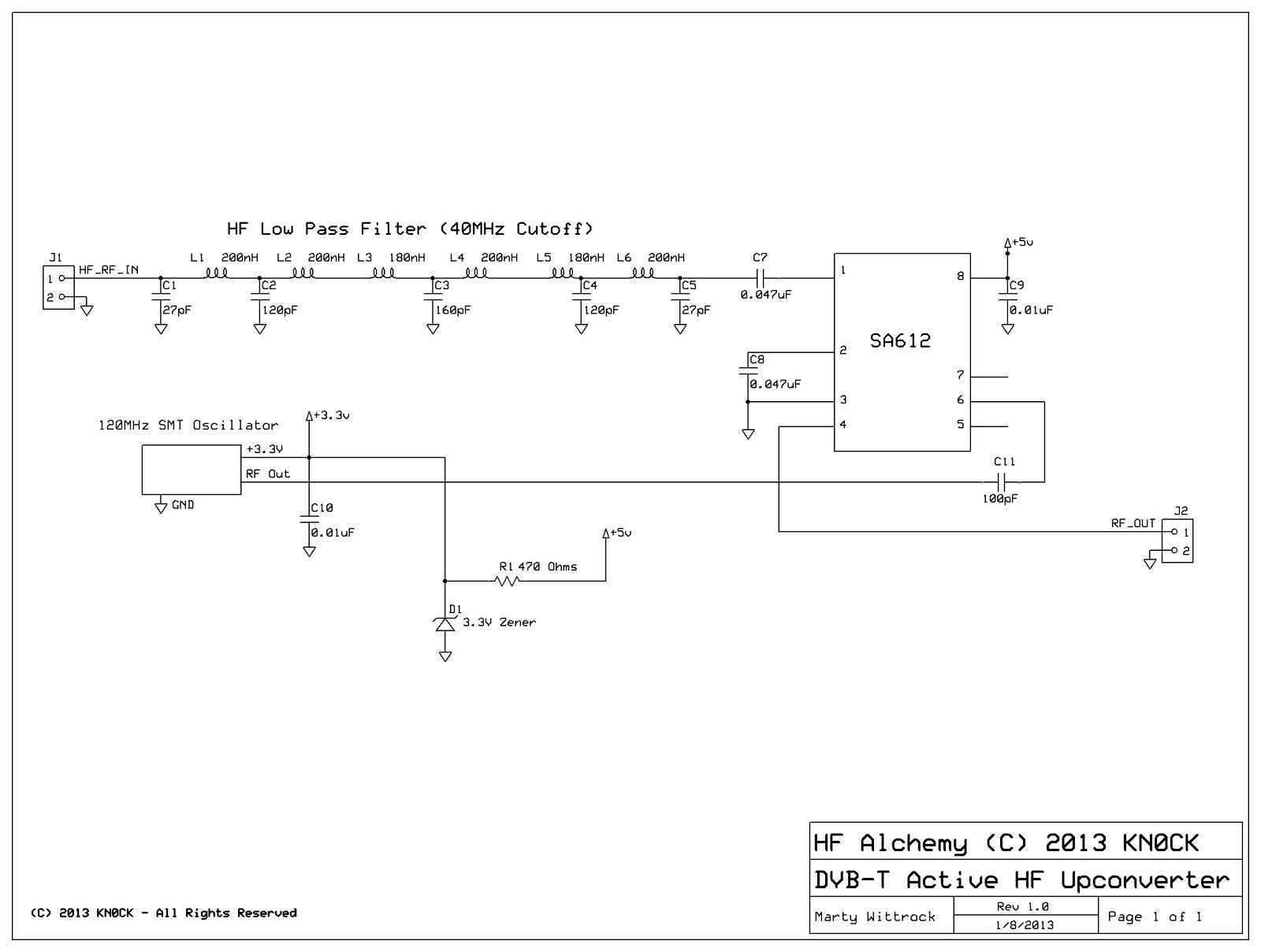

原理图
SDR：RTL2832U+FC0013的SDR的接收范围在22----1100MHz以内，这很好，因为涵盖了ADS-B的频率范围，但是如果你想要调谐到这个范围外，你有以下三个选择：1、直接采样模式。2、上/下变频器。3、不成熟的驱动。在这里我仅讨论第二个方案。
低通滤波器：使用一个截止频率为40MHz的低通滤波器可以滤除FM广播及其它我们不感兴趣的强信号干扰。
本地振荡器：使用125MHz的有源石英振荡器。通过计算原本在0----40MHz的信号会被移到125----165MHz，为什么不用100MHz的LO，如果使用100MHz的钟振，那么输出的信号将出现在FM波段，这听起来没问题，但可能会出现干扰。注意，本地振荡器输出信号的Vpp要在200mV----300mV之间，一般的晶振不满足这个条件，这就需要在晶振输出信号后加一个T电阻衰减网络，并做好阻抗匹配(我是按照50R----1.5K，衰减24.61dB计算)。如果不使用衰减器，直接将本振信号送入SA612，那么输出信号可能会失真。

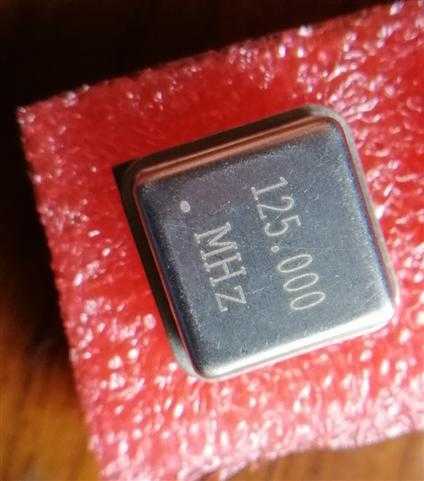

125MHz有源晶振

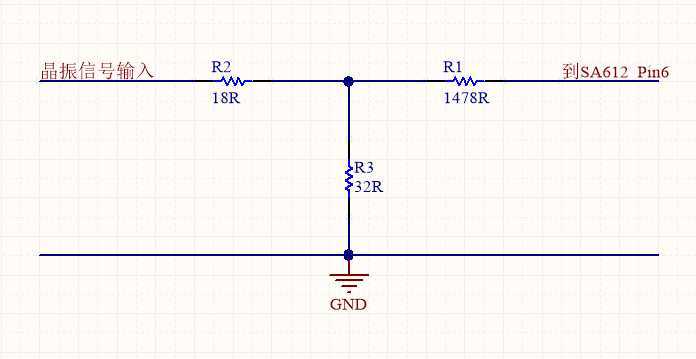

T电阻网络衰减器
混频器：SA612A(NE612A)为飞利浦半导体在1990年推出的双频衡振荡器和混频器，输入信号最大为500MHz，本振输入最大200MHz，其核心为一个吉尔伯特倍乘单元，供电电压4.5V----8V，电流2.4mA。

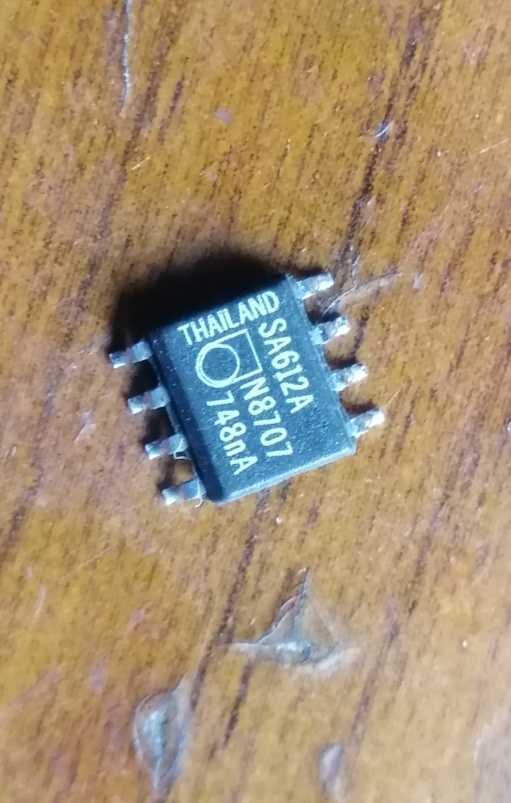

SA612实物图

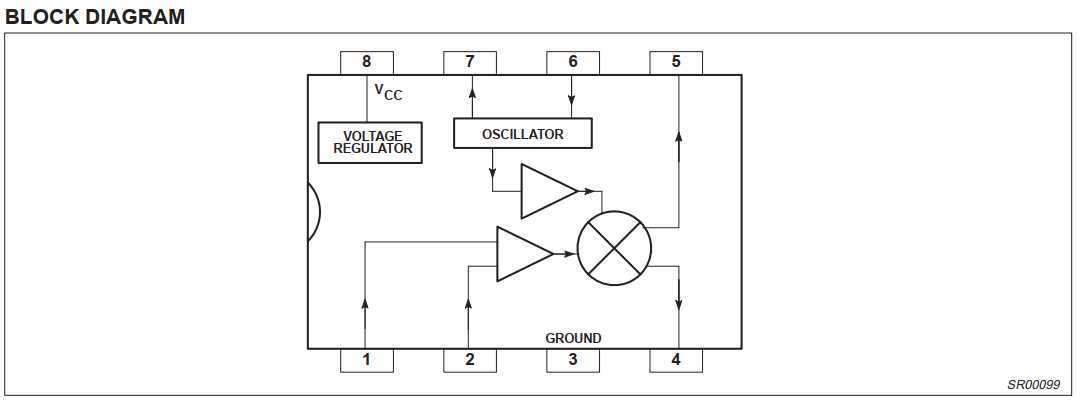

SA612内部框图

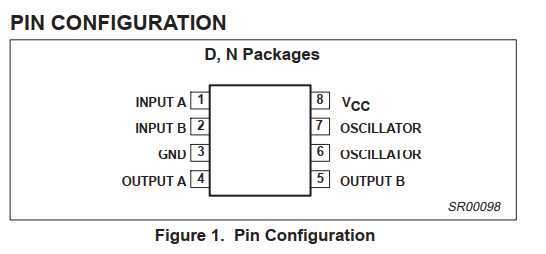

SA612引脚定义
射频接口：SMA母头。

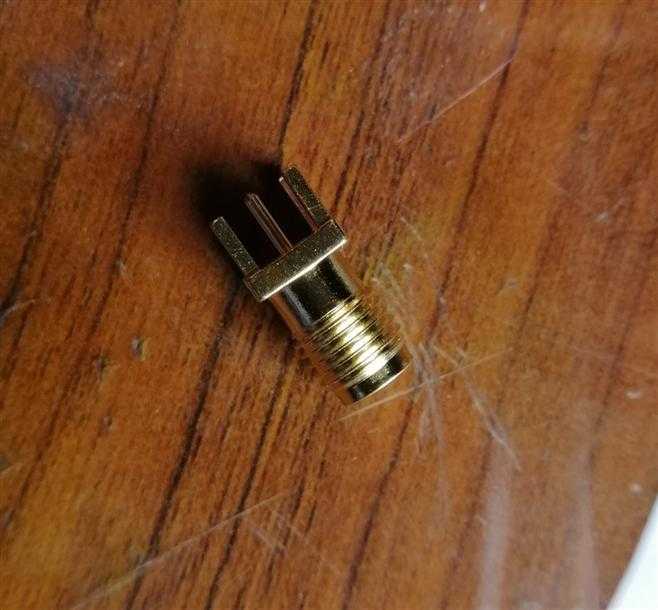

SMA母头
其他元件：其中D1是一个3.3V的稳压二极管，工作在反向击穿状态，为有源晶振供电。C11是一个直流阻断的电容。供电系统使用锂电池+充放模块+ASM1117 3.3，其中充放模块为系统提供8V的电源电压，为什么是8V，后面会讲到。ASM1117 3.3为晶振提供3.3V电压。实际测得晶振供电电压1.3V(不是3.3V，如果不懂请看原理图)，晶振输出信号有效值159mV，通过T电阻网络衰减后有效值为103mV(与设计的24.61dB不符，但是达到了SA612对晶振的要求)。

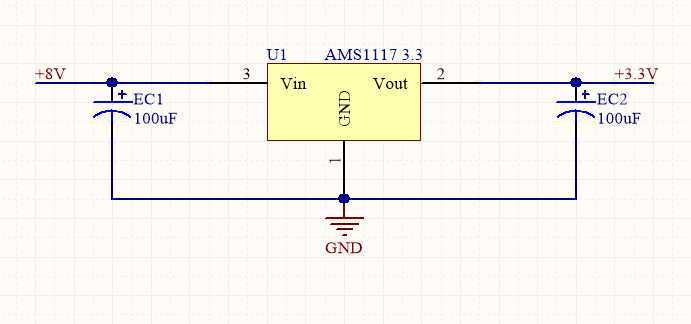

ASM1117 3.3稳压电路
元件清单
SMA母头 x2
27pf x2
120pf x2
160pf x1
0.047uf x2
0.01uf x2
100pf x1
200nH x4
180nH x2
SA612 x1
125MHz有源石英晶体振荡器 x1
3.3V稳压二极管 x1
470R x1
22R x1
33R x1
ASM1117 3.3 x1
100uF铝电解电容 x2
锂电池 x1
锂电池充放模块 x1
你需要的基本技能
辨别晶振引脚
辨别齐纳二极管极性
辨别IC引脚定义
辨别电容、电感、电阻参数
基本烙铁焊接能力
基本组装能力
SDR#的使用技巧
完成后

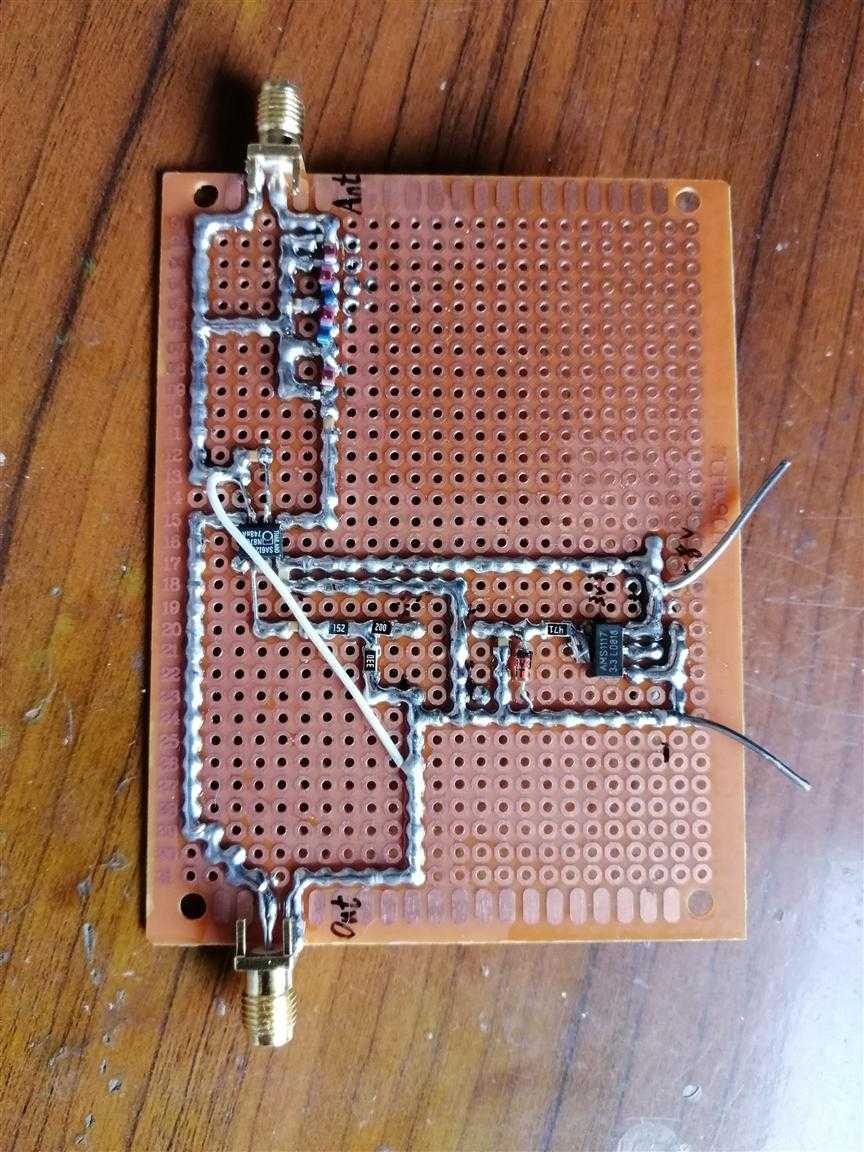

变频器正面(图中没有连接锂电池及模块，直接使用稳压电源，下同)
变频器反面

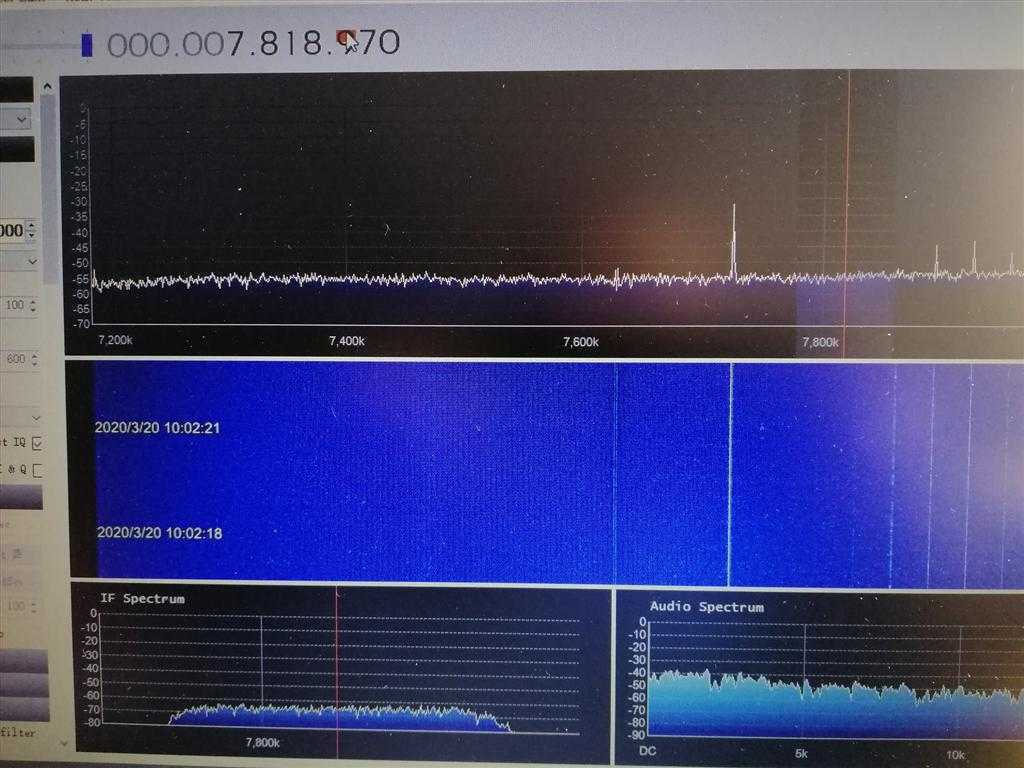

没有打开变频器

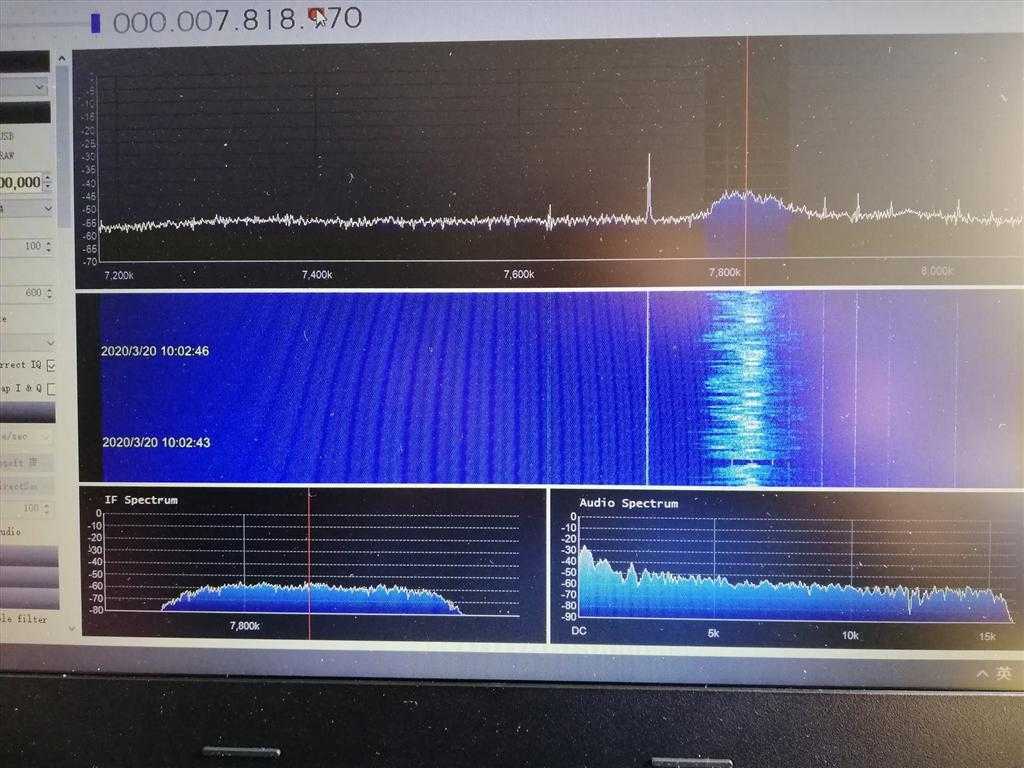

打开变频器可以看见在7.8MHz有一个广播信号
测试结果
给系统提供8V的电压，测试得到电流在20mA，计算出功耗为160mW。
改进措施
1.使有源晶振信号输出脚尽可能靠近IC，并且信号通路应该尽可能短、与滤波器保持距离。
2.有源晶振输入信号通过一个衰减器，使其Vpp在200mV----300mV之间，再输入混频器。
3.有源晶振和IC电源滤波电容应尽可能靠近以上器件电源输入脚。
4.给系统采用锂电池和充放模块供电，这样上变频器就可以随声携带。
5.给系统使用8V供电，SA612可以有更低的噪声，但是在20°下，8.5V和6V没有明显差别。

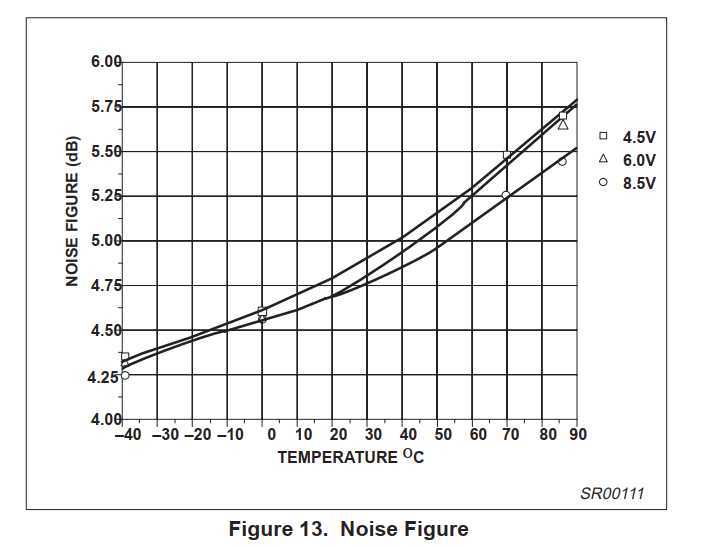

SA612的噪声系数
