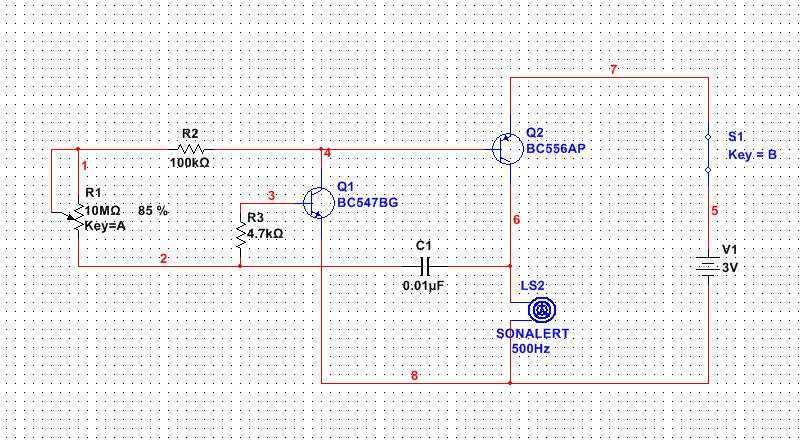

测谎仪电路如下图所示：
节点1,2之间用10M欧的电位计代表人体表电阻，原理是撒谎出汗的话，体表电阻就小。Q1，Q2构成互补音频振荡器，振荡频率由R2、C1和R12共同决定。开关闭合后，R12越大，振荡评论越小，反之越大。可以从电脑的扬声器区别。很有意思的一个电路。
问题：喇叭部分，分别用库里的sonalert和buzzer都试了，效果一样，可以设置频率和电压值，原始的9V太大了。改成1V就可以。
参考：杨欣等 《电子设计从零开始》（2nd）ch3 p91。
