协议诞生背景
在Web分布式系统中,一般会搭建复杂的load blance系统来提供高性能的web服务。
7层的SLB 有基于nginx/淘宝变种tengine的。后端RS会无法获取真实客户端IP。
为了解决此问题,HAProxy的作者Willy Tarreau于2010年开发和设计的一个Internet协议,通过为tcp添加一个很小的头信息,来方便的传递客户端信息(协议栈、源IP、目的IP、源端口、目的端口等),在网络情况复杂又需要获取用户真实IP时非常有用。其本质是在三次握手结束后由代理在连接中插入了一个携带了原始连接四元组信息的数据包。
截止2018年10月份 proxy protocol有两个版本,v1仅支持human-readable报头格式(ASCIII码),v2需同时支持human-readable和二进制格式,即需要兼容v1格式。

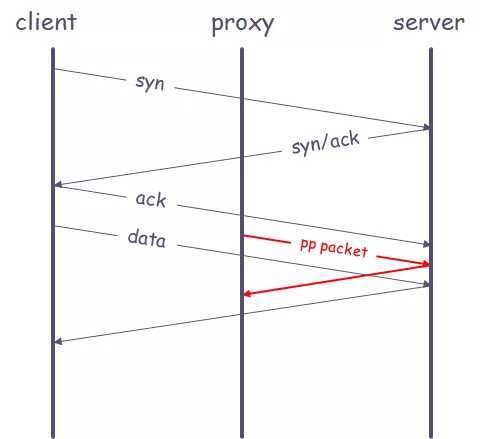

在三次握手之后,会增加一个TCP payload包,包payload长度48字节。如图:

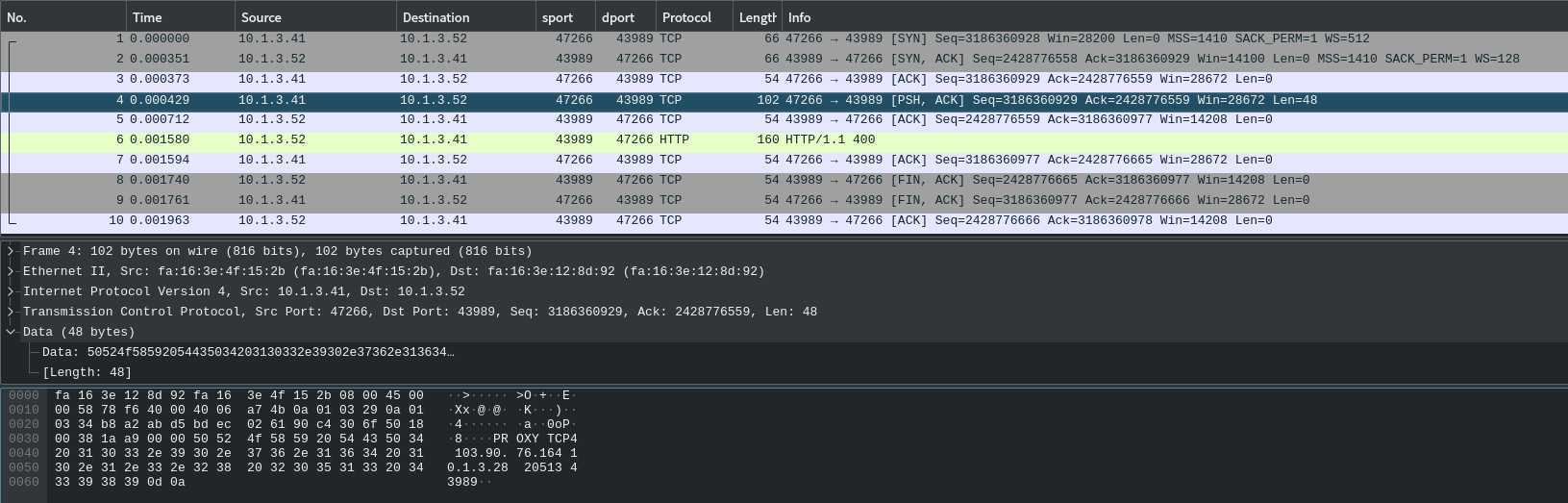

示例,如下图所示的第四个包就是proxy protocol的包。
// PROXY AF L3_SADDR L3_DADDR L4_SADDR L4_DADDR\r\n PROXY TCP4 202.112.144.236 10.210.12.10 5678 80\r\n PROXY TCP6 2001:da8:205::100 2400:89c0:2110:1::21 6324 80\r\n PROXY UKNOWN\r\n
\x0D\x0A\x0D\x0A\x00\x0D\x0A\x51\x55\x49\x54\x0A
\x2 // v2
\x0 // LOCAL \x1 // PROXY
\x0 // AF_UNSPEC \x1 // AF_INET \x2 // AF_INET6 \x3 // AF_UNIX
\x0 // UNSPEC \x1 // STREAM \x2 // DGRAM
2字节地址长度字段(网络字节序),指接下来剩余的报头长度
L3 S_ADDR
L3 D_ADDR
L4 S_ADDR (如果有)
L4 D_ADDR (如果有)
stream { server { listen 12345; proxy_pass backend.example.com:8080; proxy_protocol on; } }
http { log_format elb_log ‘$proxy_protocol_addr‘; server { listen 8080 proxy_protocol; root /usr/local/nginx/html; index index.html index.htm; server_name hello-world.com; set_real_ip_from 192.168.10.0/24; real_ip_header proxy_protocol; } location / { try_files $uri $uri/ /index.html; proxy_pass http://backend.example2.com:8088; proxy_set_header X-Forwarded-For $proxy_protocol_addr; } access_log /usr/local/nginx/stream.log elb_log; }
