1 flash芯片信息介绍

烧录器：力浦SU6000

Flash型号：MX30LF2G18AC-T1(TS48)

制造商：MXIC

Block数量：2048

其他： NAND flash信号的存储器是由bock组成; block的基本单元是page; 每一个page都包含Data Area(数据存储区)和Spare Area(备用区),所以每一个page的大小为Data area + Spare area。对于型号为MX30LF2G18AC-T1(TS48)的存储芯片来说 1page=2048bytes，1block=64page，1device=2048block=2048*64*2048 Bytes= 256 M。(注意，这里1block=64page=64*2048Bytes=128K，指的是能利用的容量大小，在实际情况下每个block会有另外4K容量用于数据校验，所以在Group DefiFile中的1个block大小为128+4K=135168Bytes。）

2 烧录需要的工具

 3 烧录步骤

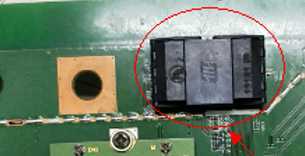

步骤1 取下CPE上的芯片(1)

备注：可用笔尖轻戳圈出的位置

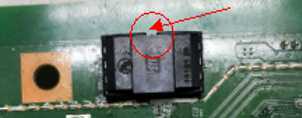

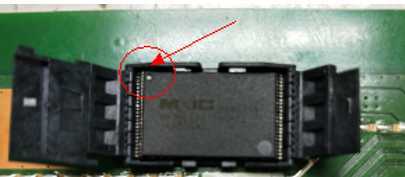

步骤2 取下CPE上的芯片(2)

备注：注意圈出的原点的位置

步骤3 放芯片到烧录座子

备注：注意记下圈出的原点所在的位置

步骤4 打开烧录软件

 步骤5 选择烧录资料

 备注：单击“Select Device”以选择对应的芯片型号。单击“Select File”选择要烧录的Master.bin档。选中“Using Group Define”并单击“Load Group Define File”选中预先设置好了的.def档。单击“OK”进入下一步以真正烧录内容到芯片上。

步骤6 开始烧录

备注：可以记下Sum值，注意Process框内容应该为“Erase(Scan Bad Block)+Program+Verify”，单击绿色按钮。

 步骤7 退出烧录

备注：等待直到出现上图中圈出部分，表明本次烧录成功，无异常。可以单击“Edit”退出当前烧录。

步骤8 关闭烧录软件

步骤9 取下烧录座子上的芯片

备注：同时往下按住住图箭头部分，以便取下芯片。

步骤10 安装芯片到CPE上

步骤11 检查烧录结果

1.1    步骤2 取下CPE上的芯片(2)
