1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；
2） 理解 EA 界面布局和元素操作的一般技巧；
3） 熟悉 UML 中的各种图的建立和表示方法；
4） 掌握如何通过 EA 工具完成相关模型的建立
（1） 开始——>运行——>Enterprise Architect， 打开 Enterprise Architect 软件。 进入软件
之后， 可以选择新建一个项目。 在新建项目时， 系统会提示选择所需要的模型设计。
（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所
示， 在导航栏里面列出了刚才所选择的系统模型。
（3） 假设选择用例建模， 那么可以从左侧的工具面板中拖拽出一个参与者， 并为它命名。
这样在系统里面就多了一个叫做“用户” 的参与者。
（4） 以同样的方式从左侧工具面板中拖曳一个用例， 命名为“用例一” 。
（5） 同样通过拖拽的方式， 建立用例与参与者之间的关系。 对这个关联关系， 我们还可
以设置更加细化的约束。
通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。
ATM系统建模-需求篇

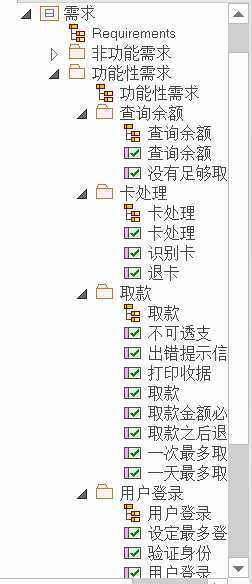

新建需求项目，项目下新建包，包中添加图，重命名。
需求和子需求之间用聚合关系

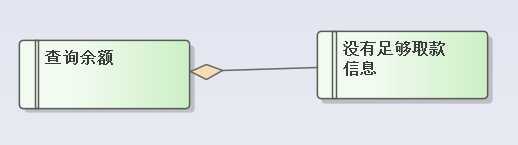

查询余额需求

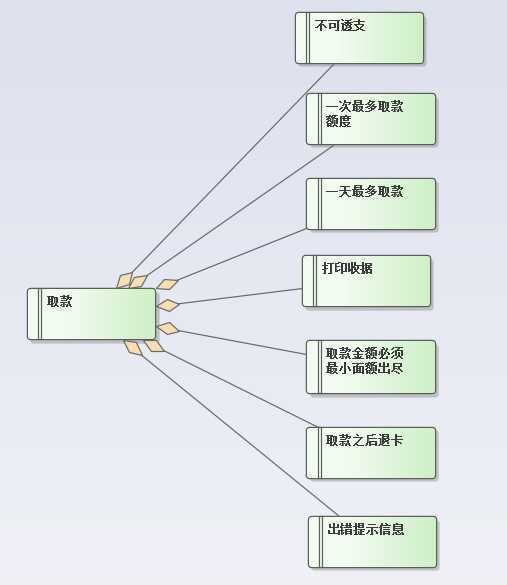

取款需求
登录需求

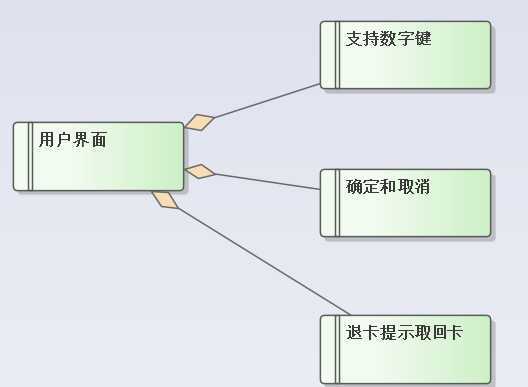

用户界面需求

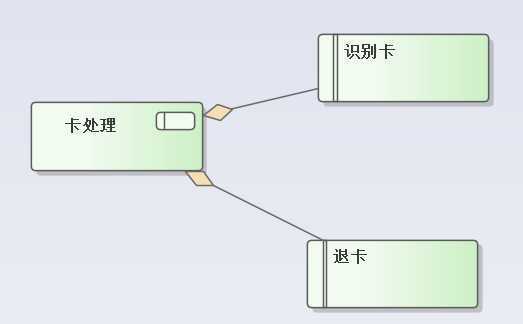

卡处理需求
把各个包拖到一个图中形成需求大图

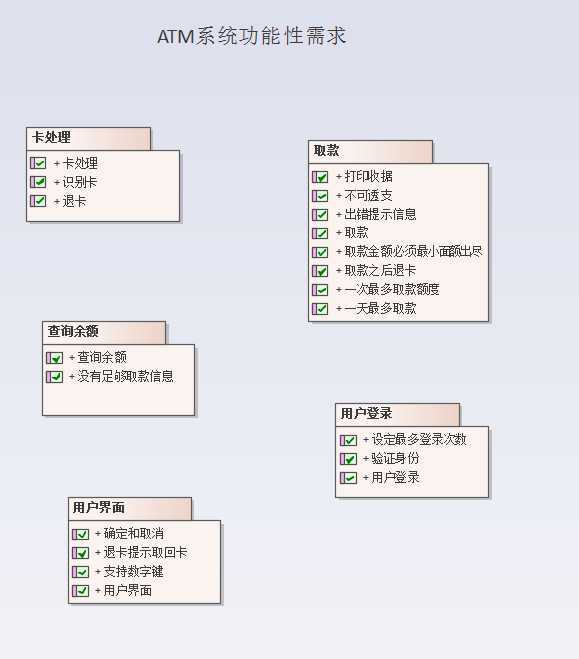

ATM系统功能性需求
用例图
把行动者和用例拖到图中，行动者和用例之间为使用关系，登录和查询余额、取款之间为先于关系。添加边界。
ATM系统取款的活动图

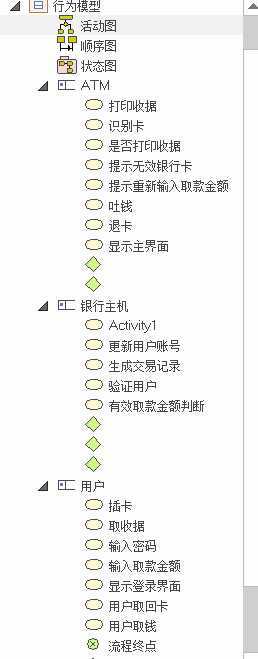

添加三个区域分别为用户、ATM、银行主机。
在用户中添加开始节点，插卡活动等一系列活动。
在ATM中添加识别卡活动，决策节点等活动和节点。
在银行主机中添加验证用户等活动、决策节点等节点。
各节点和活动之间用控制流连接。

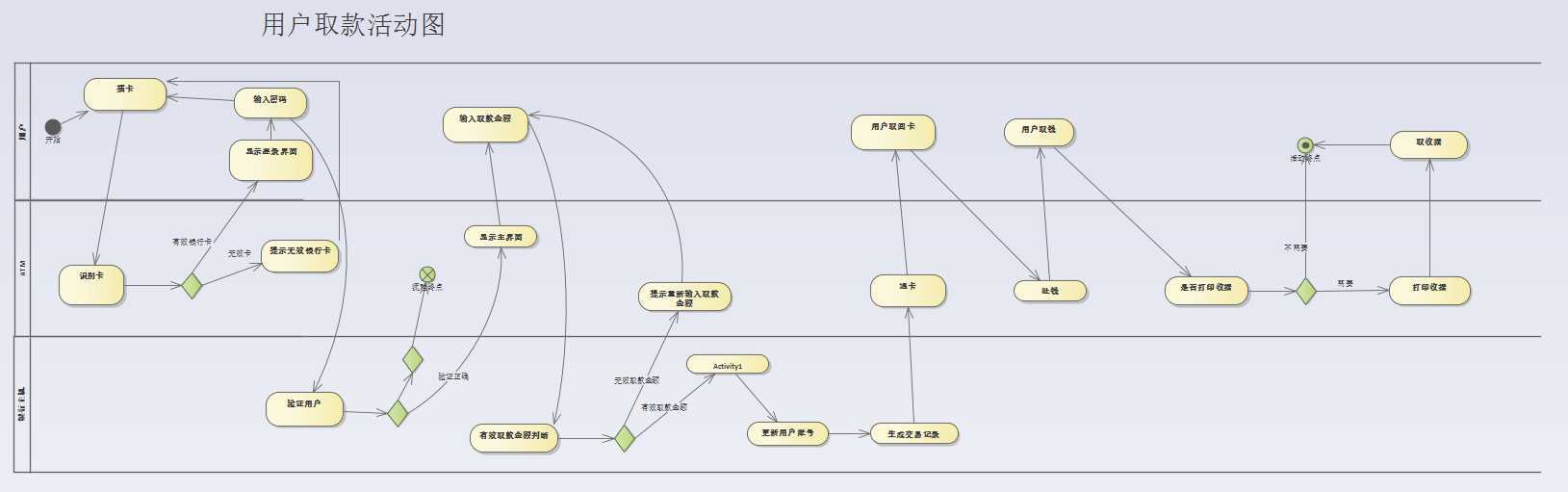

最终形成的用户取款活动图如下。

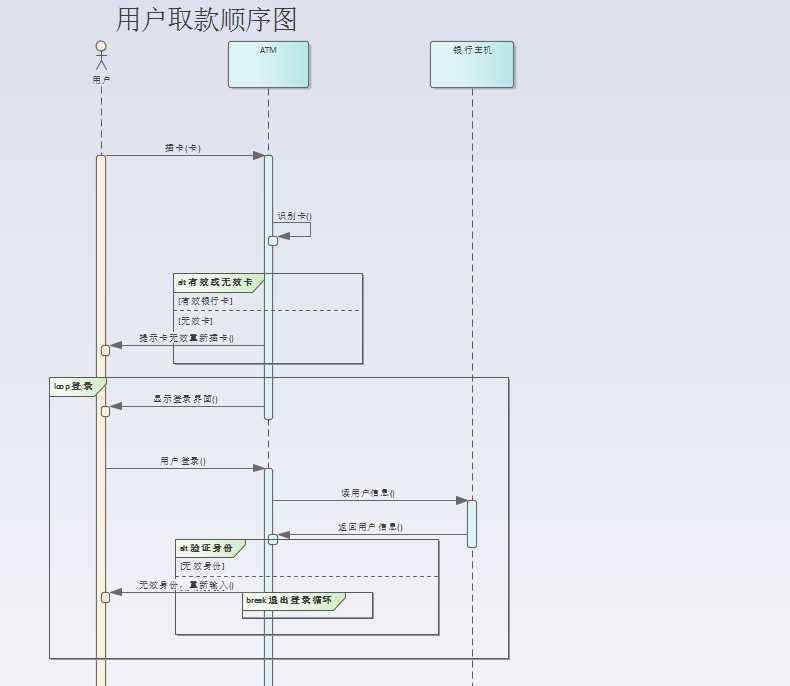

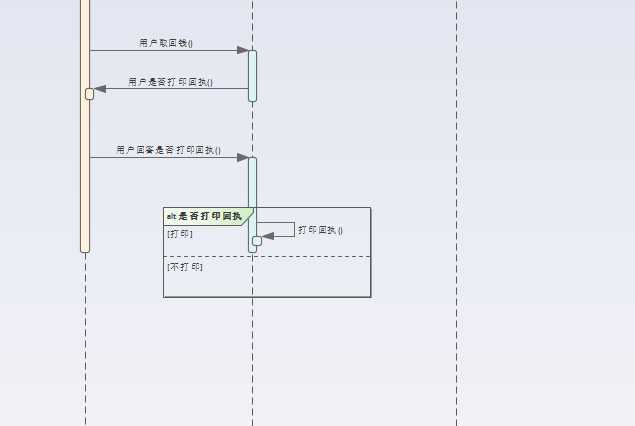

用户取款顺序图

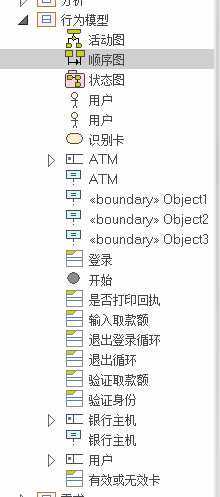

添加用户行动者、ATM、银行主机生命线。

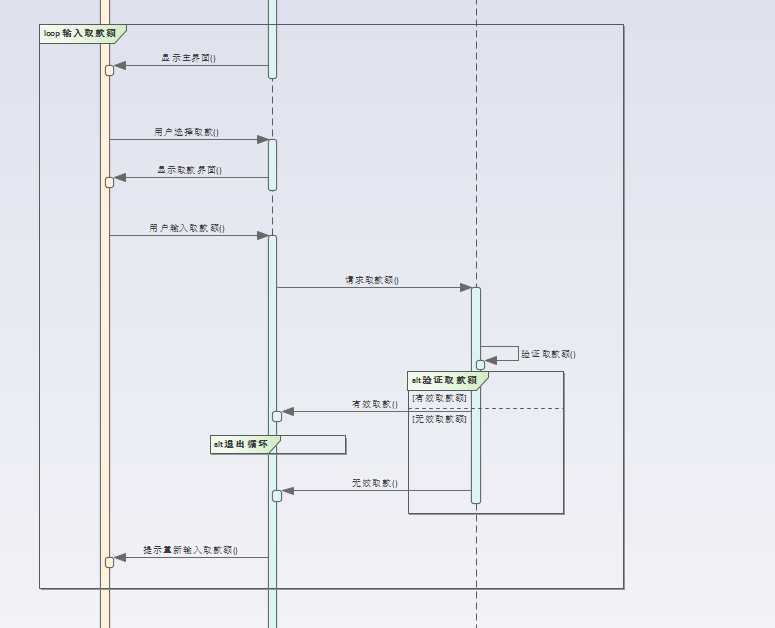

添加信息交互，循环、分支等分段。

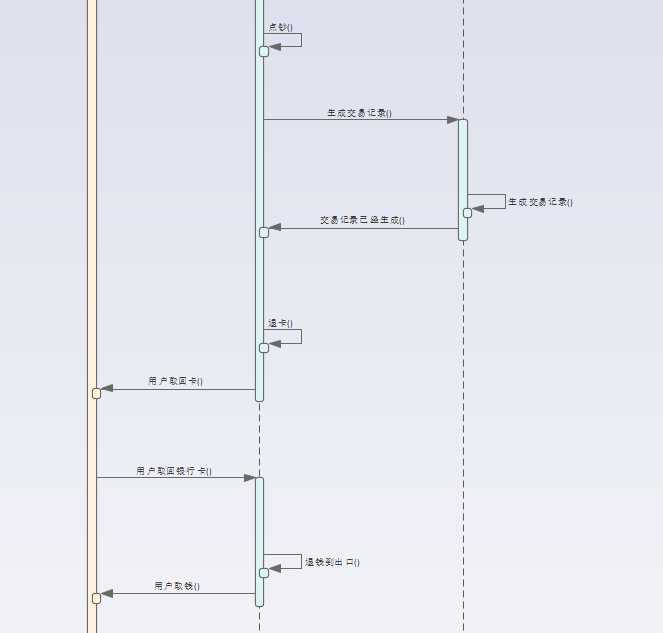

最终形成
用户取款顺序图
思考题
通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON
代码的相互转换，并给出网络链接及说明。
eclipse插件ModelGoon支持UML与Java转换https://cloud.tencent.com/developer/article/1013301
Pyreverse是常用的用来分析Python代码和类关系的工具https://www.zhihu.com/question/25493289
