一、 实验目的
1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；
2） 理解 EA 界面布局和元素操作的一般技巧；
3） 熟悉 UML 中的各种图的建立和表示方法；
4） 掌握如何通过 EA 工具完成相关模型的建立
二、 实验内容
熟悉EA 环境
采用EA工具完成以下ATM示例系统的UML模型的建立。通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。
提示：EA打开 toolbox 的快捷键为 alt+5
三、实验步骤
1.下载
点击链接 http://tool.uml.com.cn/ToolsEA/download.asp ，可跳转至下载试用软件页面。

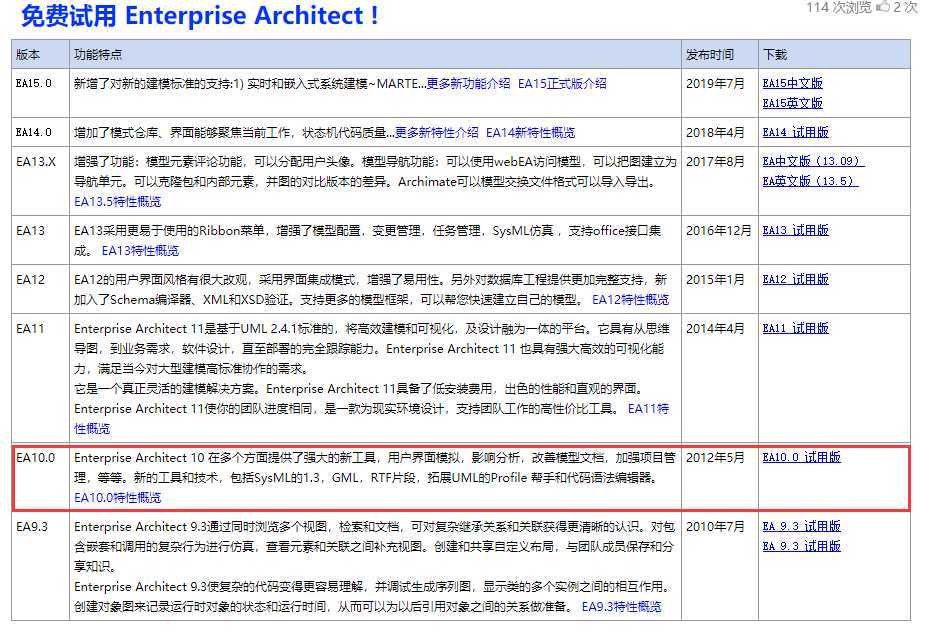

笔者选用10.0，建议大家选用老一点的版本，太新的版本网上都搜不到什么教程，笔者为此走了不少弯路。这些都是试用1个月的，我也有找到可破解的，想要下载的读者可复制链接： https://pan.baidu.com/s/1qAZ2QTe0JMd_a-9dWsx9ow ，提取码： oxt1 ，注意这个是12.0的版本。
2.实验结果

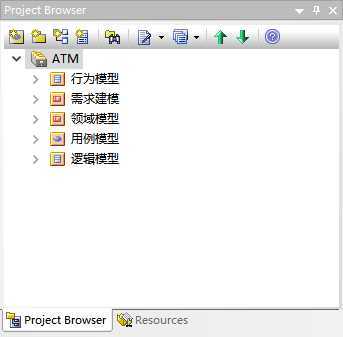

总览图

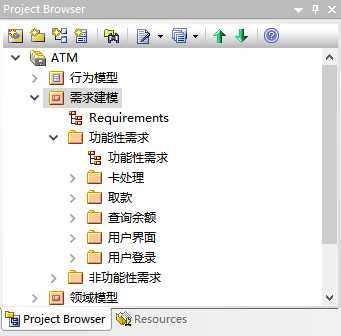

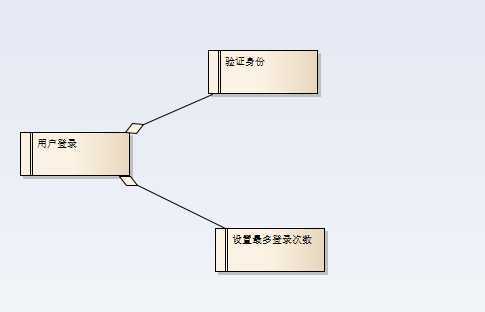

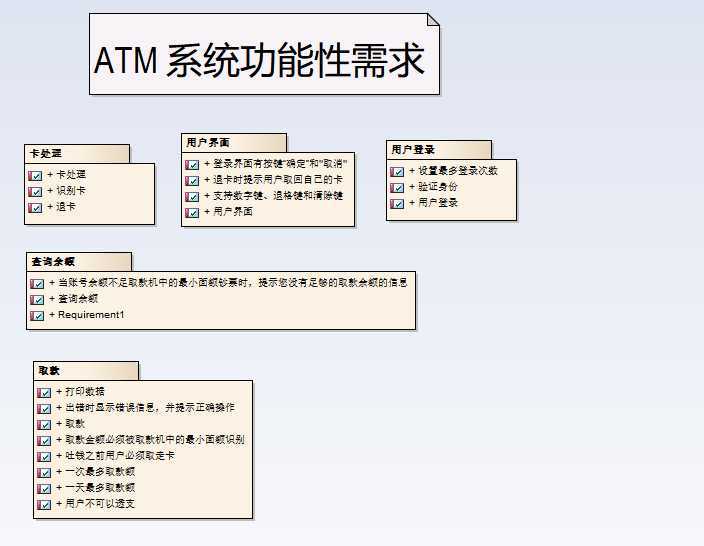

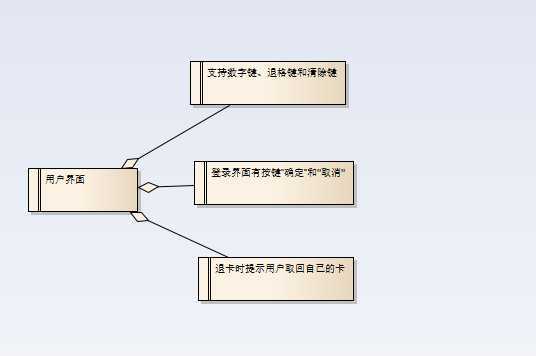

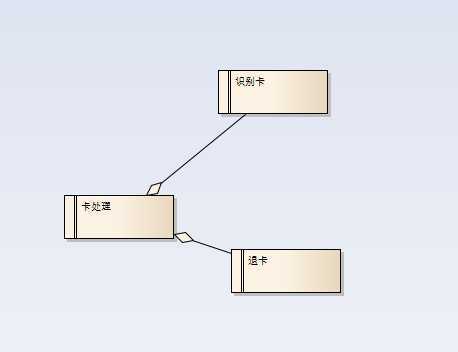

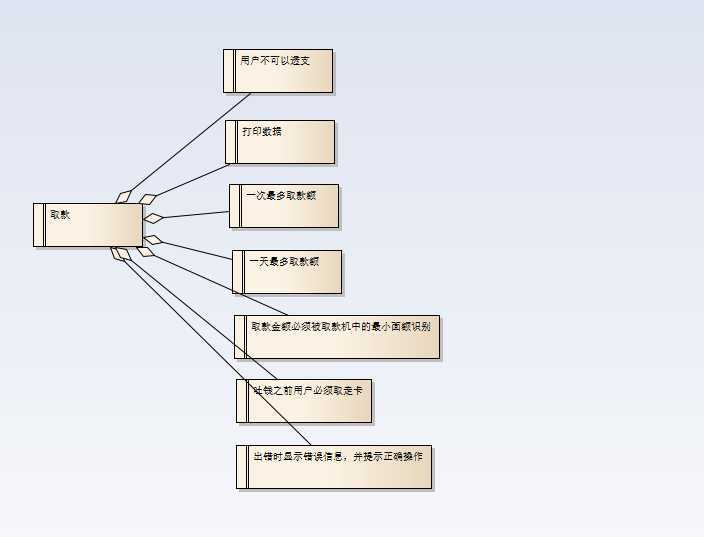

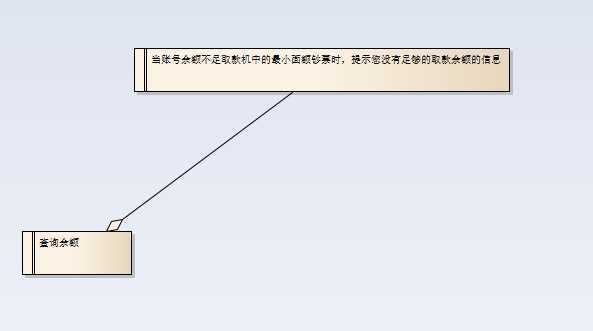

功能性需求

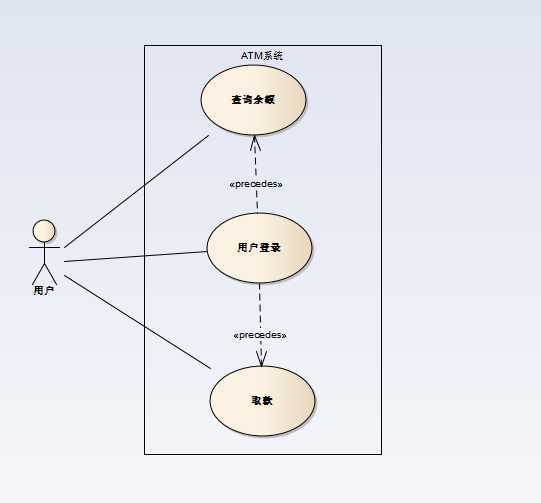

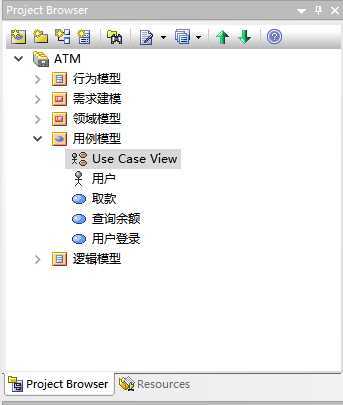

用例模型
行为模型

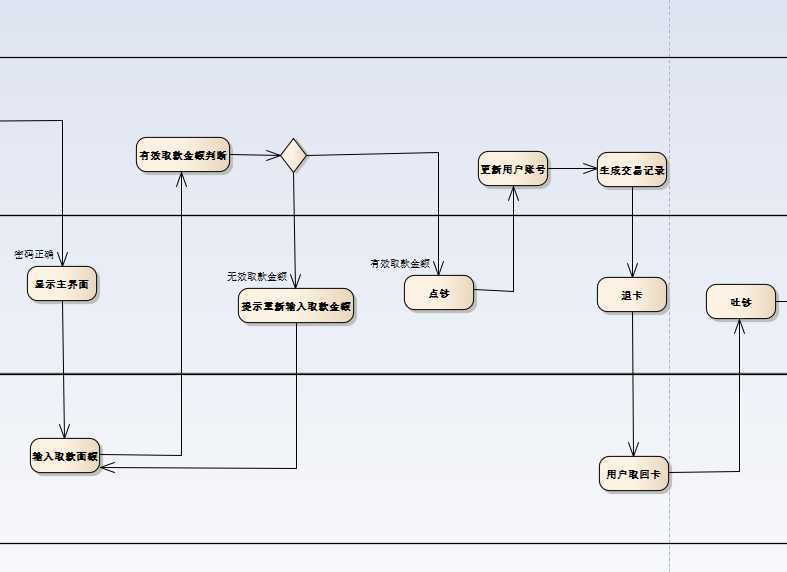

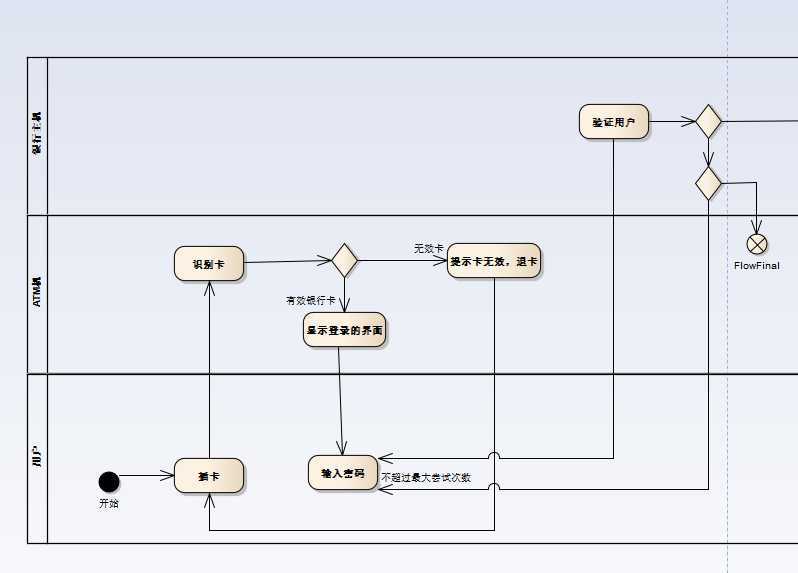

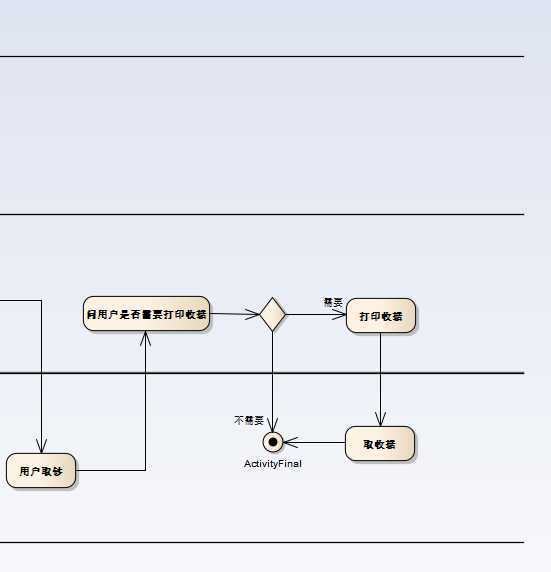

（1）活动图

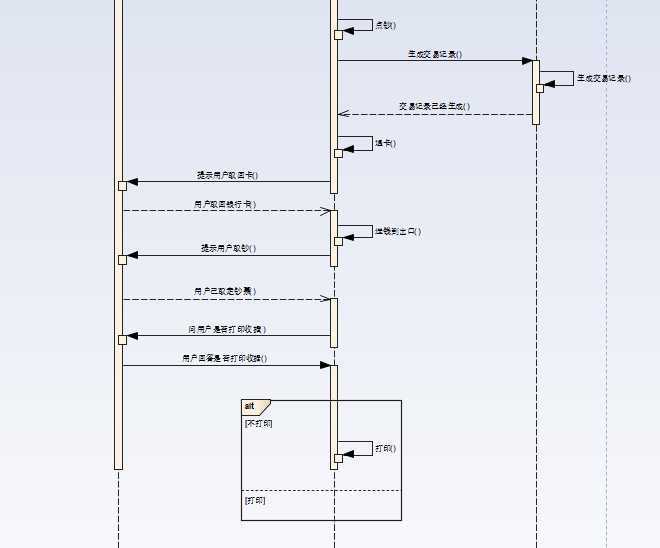

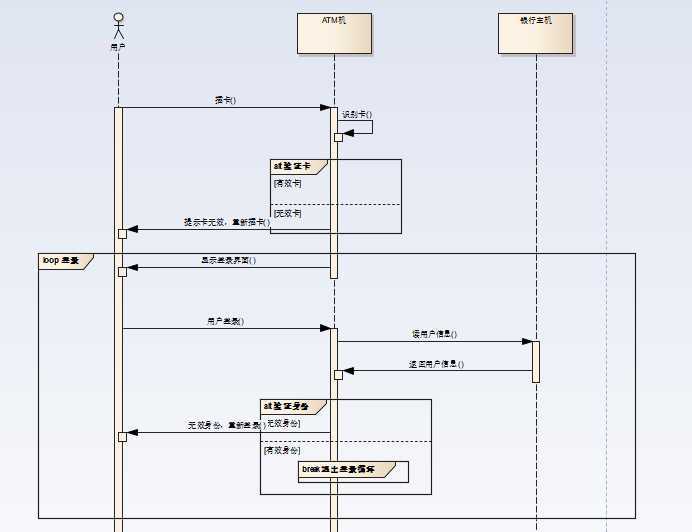

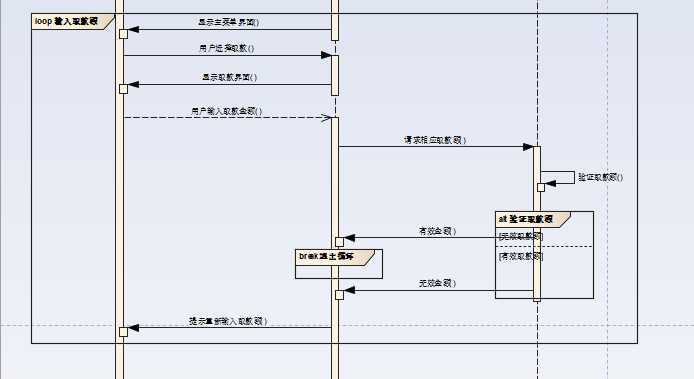

（2）顺序图
三、思考题
通过网络查找相关资料，了解有哪些工具可以支持UML模型与 C++ 或 JAVA 或 PYTHON 代码的相互转换，并给出网络链接及说明。
答：笔者用过的IDE不多，查阅结果如下
1.eclipse
https://blog.csdn.net/qian_xiao_lj/article/details/51217199
2.idea
https://blog.csdn.net/hy_coming/article/details/80741717
其他的工具：https://blog.csdn.net/yongxing510/article/details/73604140（这篇介绍了很多种类的工具，笔者是个小白，全都没有听说过，捂脸，感兴趣可以看一下）
四、实验小结
实验做的磕磕绊绊总算是解决了，总结困难有二，一是版本问题，一开始选择的是最新版，网上基本没找到什么有用的教程，即使看了老师给的例子，仍然没有头绪，后来降低版本就比较顺畅了；二是视频真的是太糊了，大一点的还能看，小的文字就基本靠声音辨别那是什么了。
