1） 学习使用 EA（Enterprise Architect） 开发环境创建模型的一般方法；
2） 理解 EA 界面布局和元素操作的一般技巧；
3） 熟悉 UML 中的各种图的建立和表示方法；
4） 掌握如何通过 EA 工具完成相关模型的建立
（1） 开始——>运行——>Enterprise Architect， 打开 Enterprise Architect 软件。 进入软件
之后， 可以选择新建一个项目。 在新建项目时， 系统会提示选择所需要的模型设计。
（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所
示， 在导航栏里面列出了刚才所选择的系统模型。
（3） 假设选择用例建模， 那么可以从左侧的工具面板中拖拽出一个参与者， 并为它命名。
这样在系统里面就多了一个叫做“用户” 的参与者。
（4） 以同样的方式从左侧工具面板中拖曳一个用例， 命名为“用例一” 。
（5） 同样通过拖拽的方式， 建立用例与参与者之间的关系。 对这个关联关系， 我们还可
以设置更加细化的约束。
通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素，模型元素之间的关系。
提示：EA打开 toolbox 的快捷键为 alt+5
实验过程记录

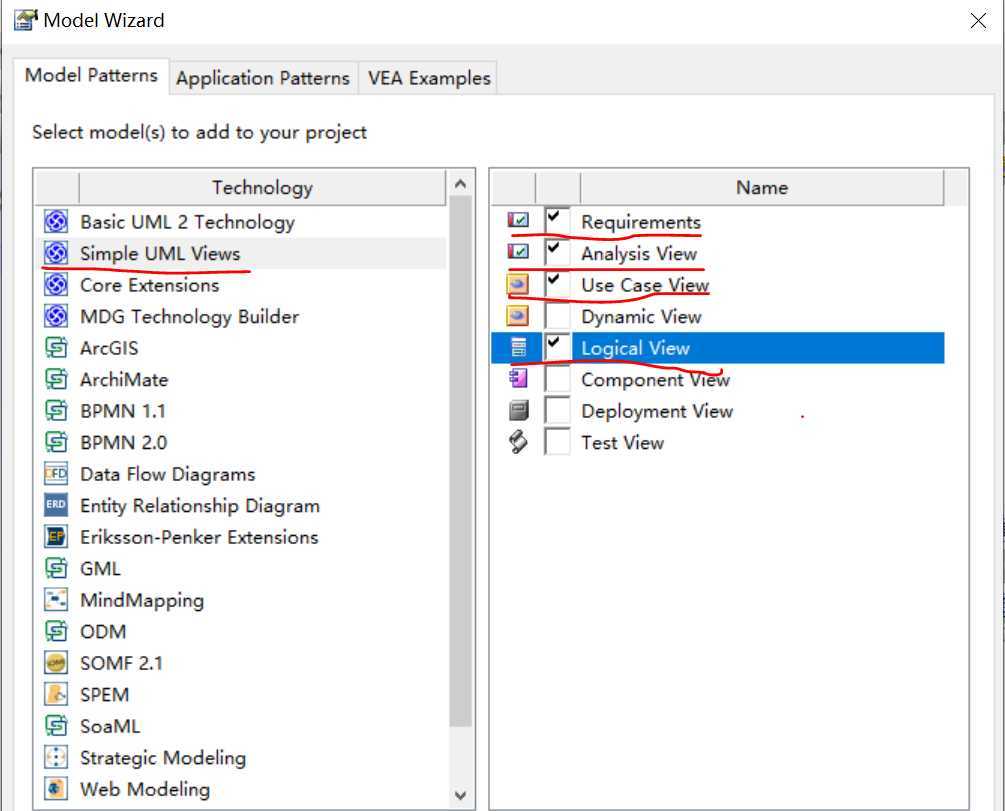

(1)开始—>运行—>Enterprise Architect,打开 Enterprise Architect 软件。 进入软件
之后,选择新建一个项目。 在新建项目时， 选择所需要的模型设计。

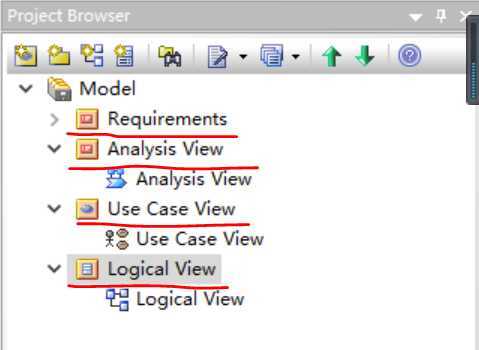

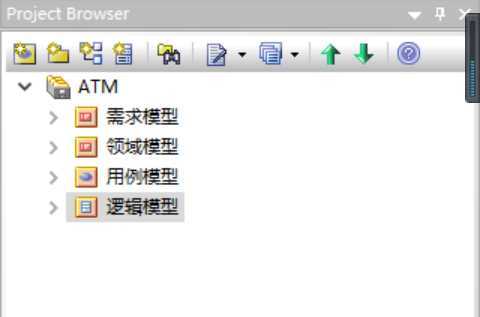

（2） 选择了所需要的模型之后， 可以看到， 在界面的右侧出现了相应的导航栏。 如下图所
示， 在导航栏里面列出了刚才所选择的系统模型，将他们分别重新命名。

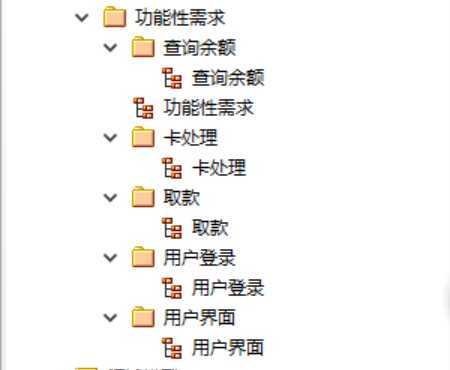

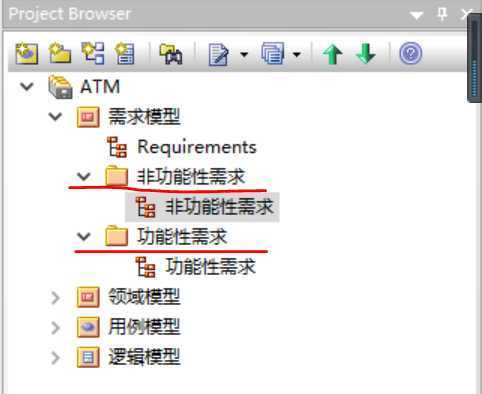

（3）为需求模型添加两个包：功能性需求与非功能性需求，在功能性需求下添加子包：用户界面，用户登录，取款，卡处理，查询余额。

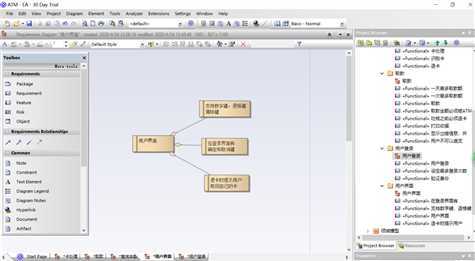

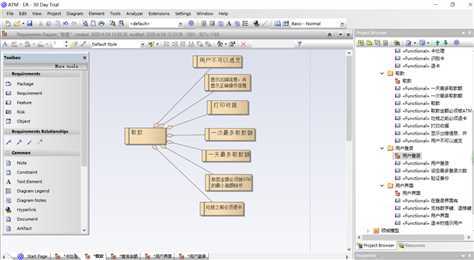

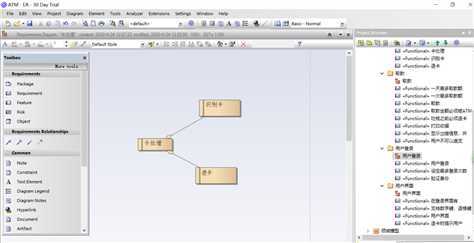

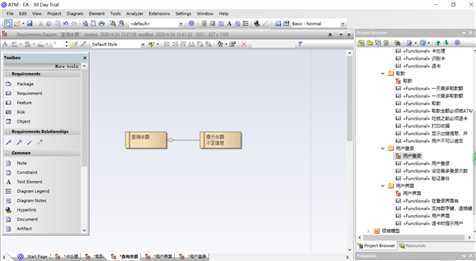

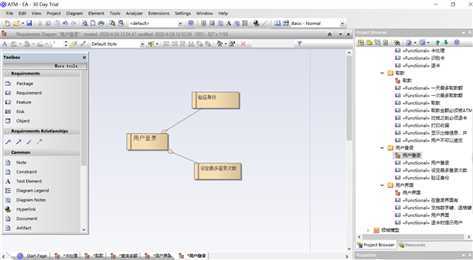

（4）为功能性需求的各个子包添加需求信息。

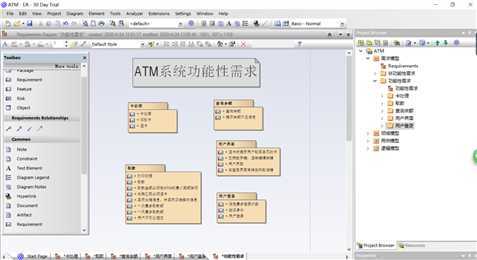

（5）打开功能性需求，将该需求的子包拖到界面中，形成包图，并将其命名为ATM系统功能性需求。

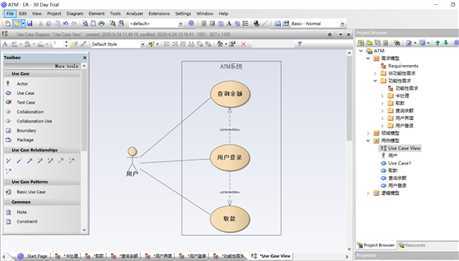

（6）创建用例图。

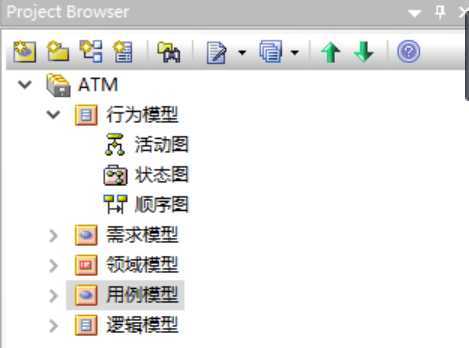

（7）在ATM包下添加视图，命名为行为模型，并在该模型下添加活动图，状态图和顺序图。

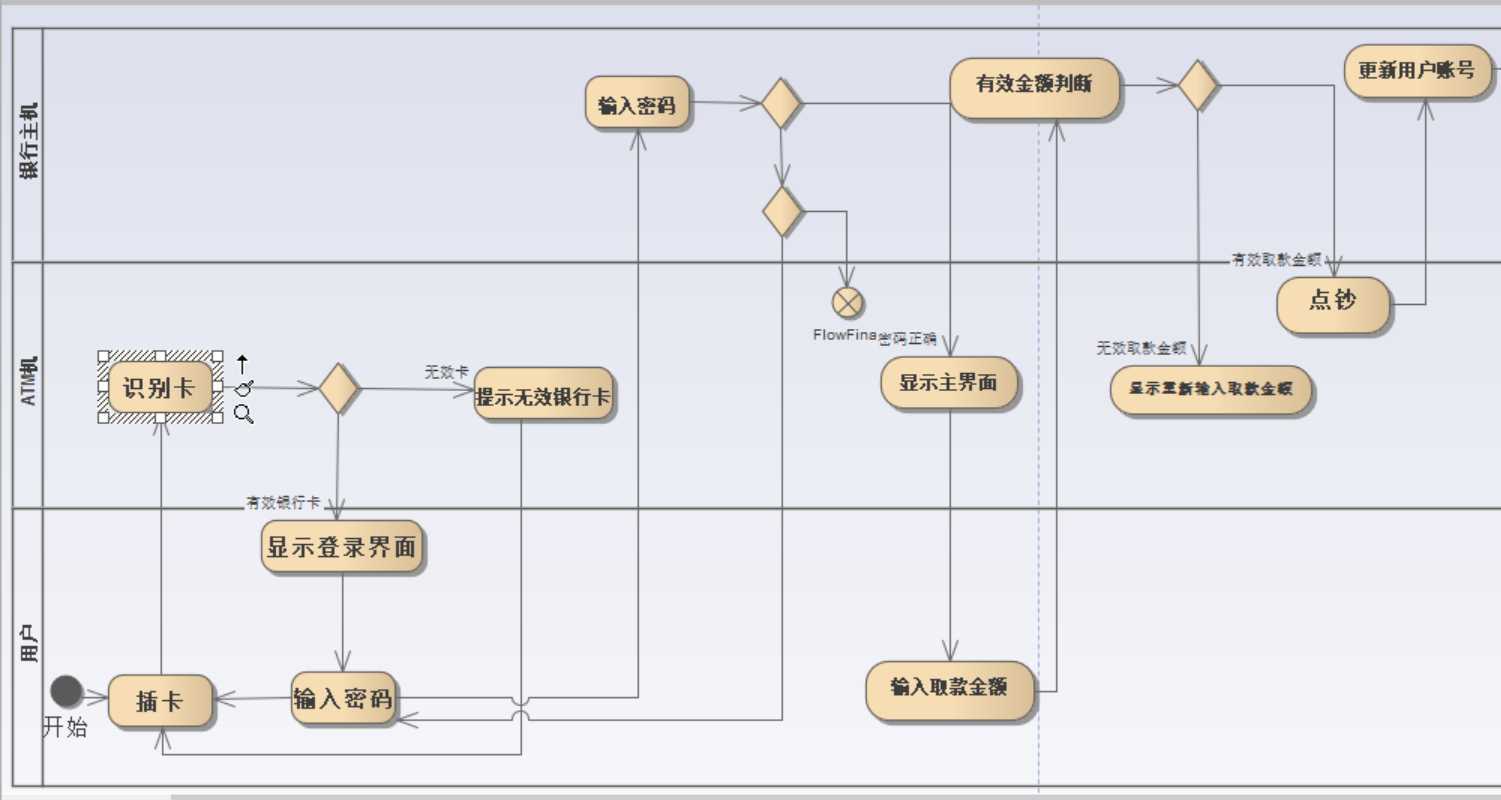

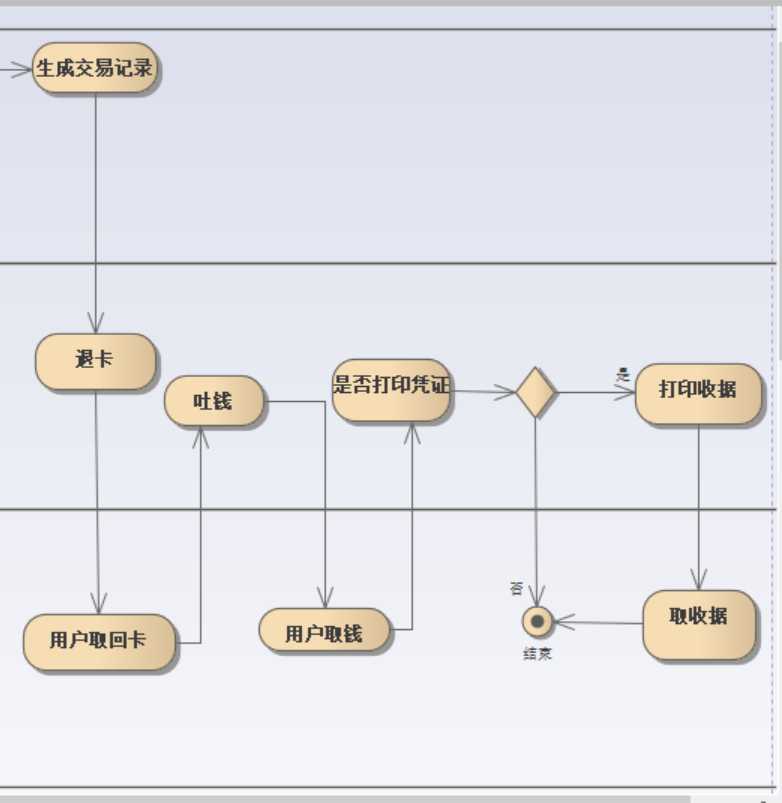

（8）活动图

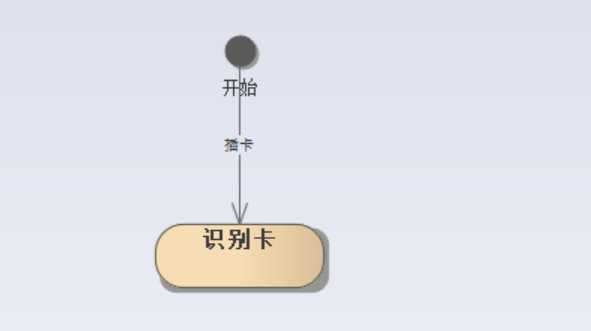

状态图

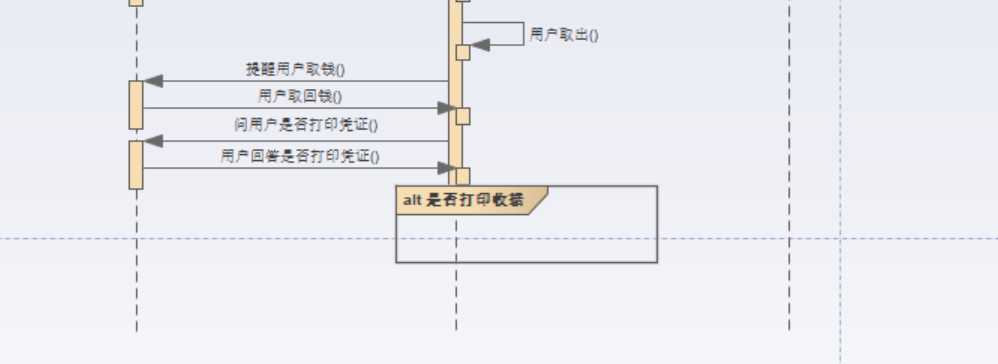

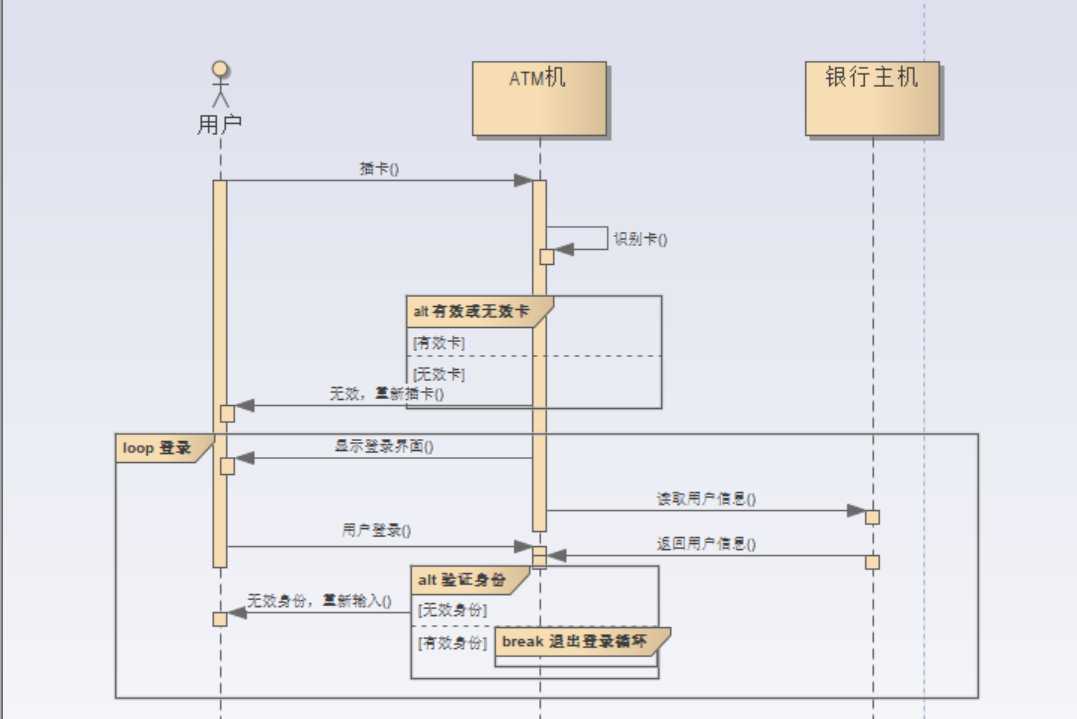

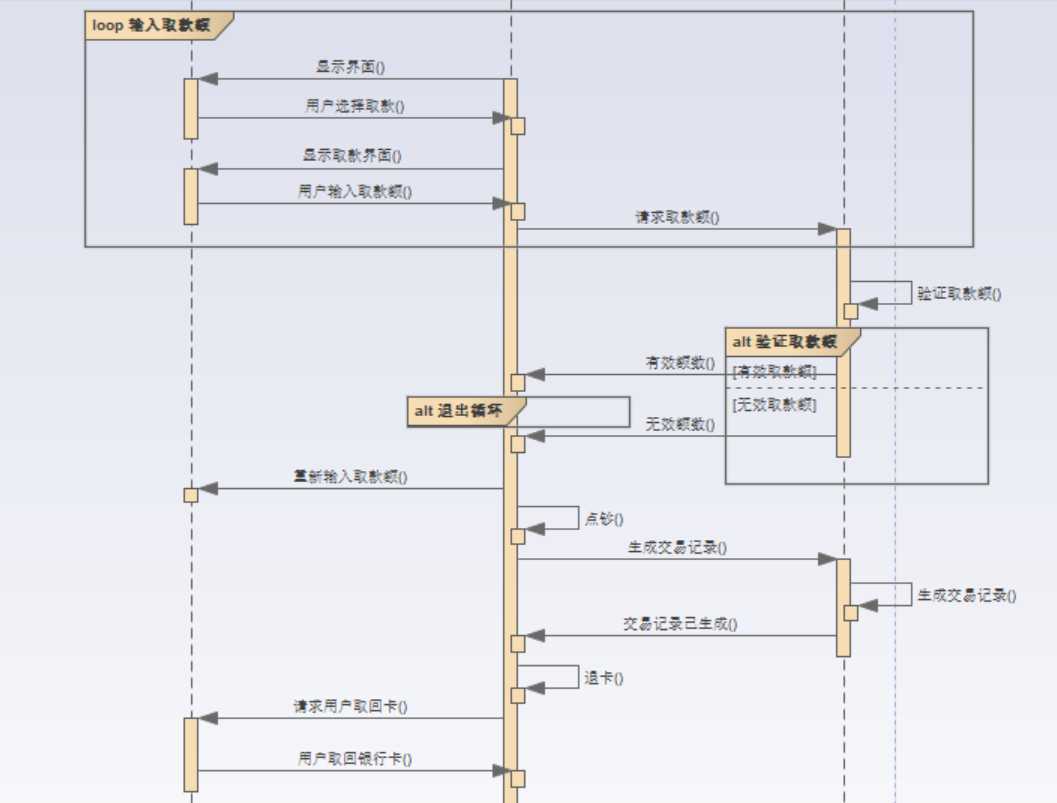

顺序图
3、思考题
通过网络查找相关资料，了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON
代码的相互转换，并给出网络链接及说明。
答：UML模型与JAVA代码相互转换的工具：
（1）Papyrus：主要用于Java反向生成的UML示例 ，https://www.eclipse.org/papyrus/download.html；
（2）ObjectAid：主要用于Java代码反向UML，https://blog.csdn.net/shifangwannian/article/details/49105375；
（3）IDEA：该功能只在IDEA Ultimate版本提供，需要付费，只能免费试用，https://www.jetbrains.com/help/idea/class-diagram.html。
4、实验小结
通过这次实验，体验使用了EA这个新软件，并对UML有了进一步的理解。刚开始下载的最新版本，跟学习通中的视频版本不一样，初次尝试使用感觉摸不到头绪，实验进展很不顺利，于是便重新安装了与视频中相同的版本，跟着视频一步一步的进行了实验步骤，因为是按部就班的进行，所以自己思考的地方并不多，不过也大致熟悉了对该软件的使用，课后还需多实践，熟能生巧。
