最近调试硬件，因为下拉电阻阻值问题导致某些板子能用，某些板子不能用，特此记录一下

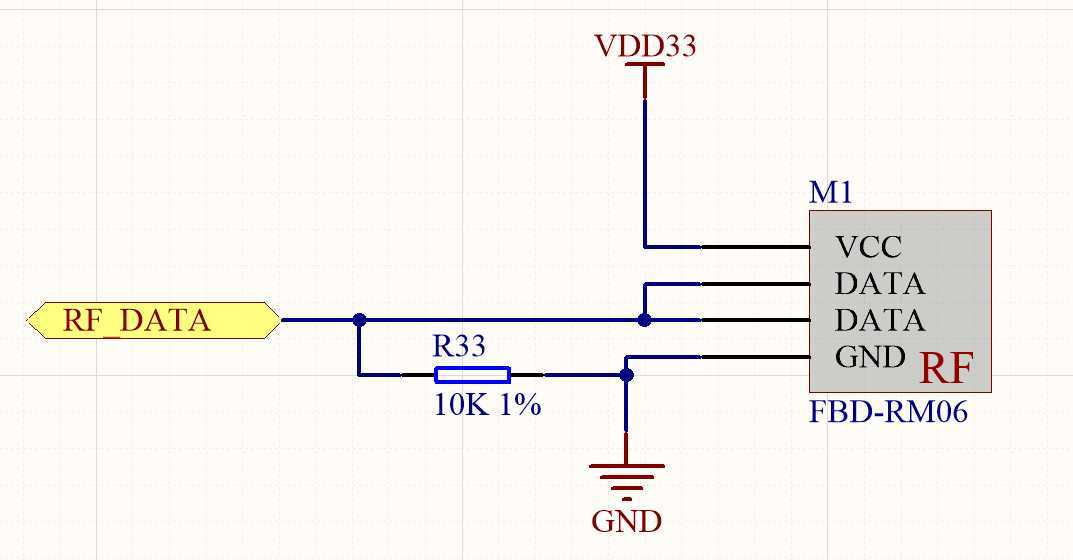

电路呢，超级简单，就是如图所示，RF_DATA 是数据线，接到了ESP8266的GPIO13上，设置为上拉输入，既然内部上拉了（为什么外部又要下拉呢，因为之前测试的这个模块在输出低电平的时候，不能将电源完全拉到低，只能拉到2.XV，PS:后来证实是脑子有问题）。得加个下拉电阻才能让波形正常，刚开始也没注意，直接用了10K之后程序正常了也没再看波形，奇怪的是换到其他板子就不行了，通过观察波形发现，高电平只有1.5V, 于是自然想到内部上拉电阻可能就是10K ，相当于分压了，正好处于临界点上。于是将下拉电阻直接换到100K后正常。。。。
后续：后来觉得想不通，觉得一个模块怎么拉不下来电平，一不做二不休，去掉下拉电阻重新测试，居！然！正！常！了！。。。噢，坑，也不知道上次怎么搞的~。~
