实验三、UML建模工具的安装与使用
一、 实验目的
1) 学习使用 EA(Enterprise Architect) 开发环境创建模型的一般方法;
2) 理解 EA 界面布局和元素操作的一般技巧;
3) 熟悉 UML 中的各种图的建立和表示方法;
4) 掌握如何通过 EA 工具完成相关模型的建立
二、 实验内容及步骤

  1. EA 开发环境的介绍
    (1) 开始——>运行——>Enterprise Architect, 打开 Enterprise Architect 软件。 进入软件
    之后, 可以选择新建一个项目。 在新建项目时, 系统会提示选择所需要的模型设计。
    (2) 选择了所需要的模型之后, 可以看到, 在界面的右侧出现了相应的导航栏。 如下图所
    示, 在导航栏里面列出了刚才所选择的系统模型。
    (3) 假设选择用例建模, 那么可以从左侧的工具面板中拖拽出一个参与者, 并为它命名。
    这样在系统里面就多了一个叫做“用户” 的参与者。
    (4) 以同样的方式从左侧工具面板中拖曳一个用例, 命名为“用例一” 。
    (5) 同样通过拖拽的方式, 建立用例与参与者之间的关系。 对这个关联关系, 我们还可
    以设置更加细化的约束。

  2. 采用EA工具完成以下ATM示例系统的UML模型的建立。
    通过 EA 工具完成相关 UML 图的绘制。在建立过程中尝试理解模型元素,模型元素之间的关系。

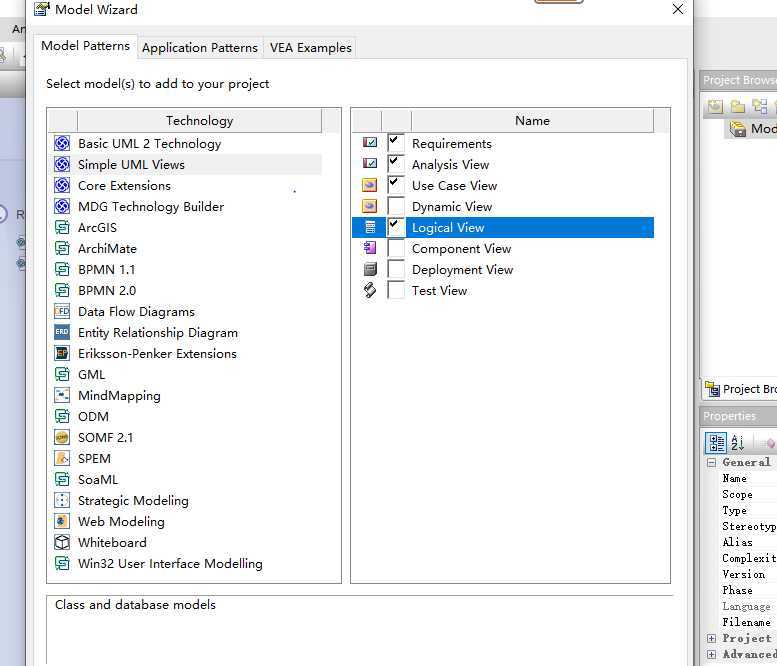

    (1)新建一个项目并选择需要的模型
    技术分享图片

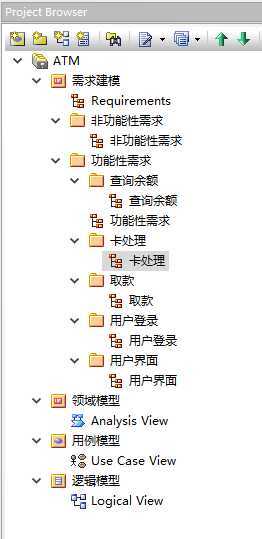

(2)在模型下建立合适的包
技术分享图片

(3)建立需求
a.卡处理需求
技术分享图片

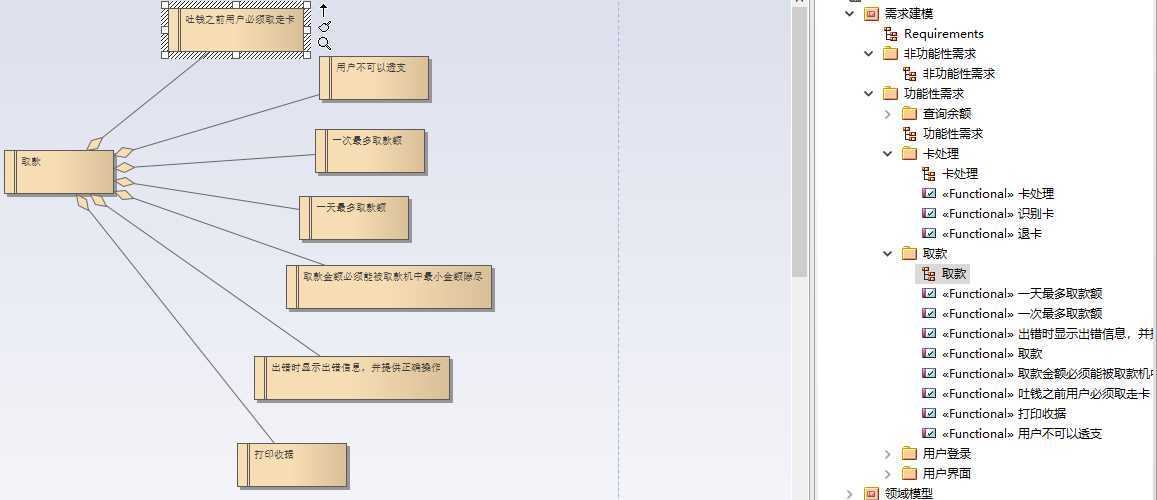

b.取款需求
技术分享图片

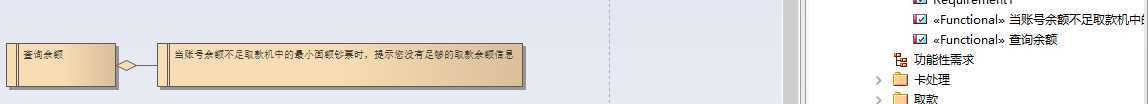

c.查询余额需求
技术分享图片

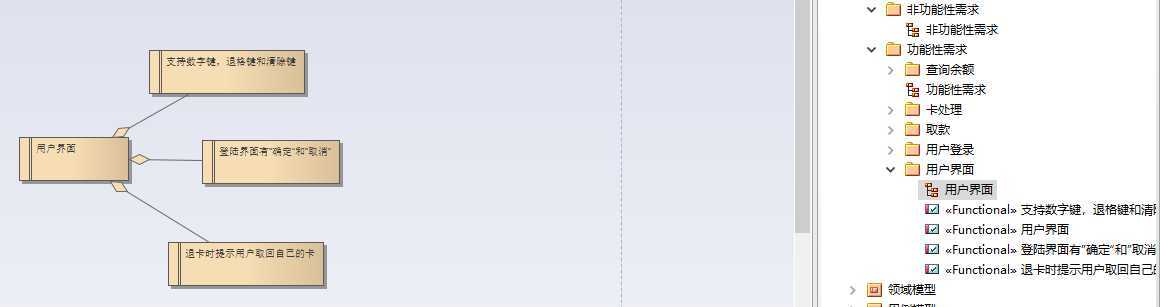

d.用户界面需求
技术分享图片

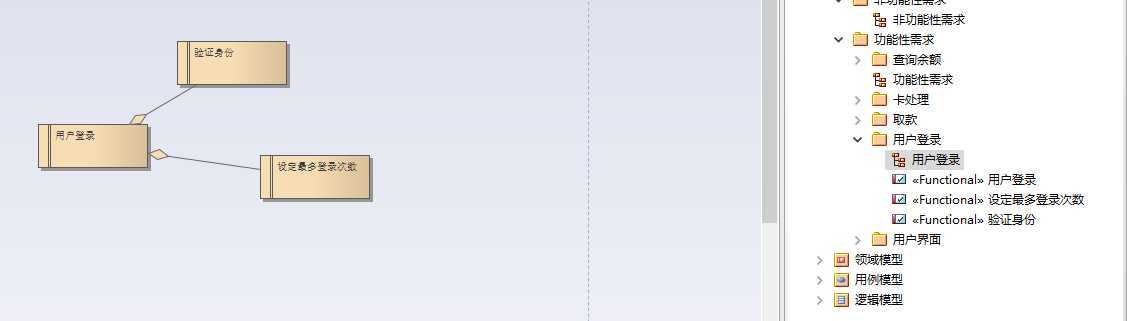

e.用户登录需求
技术分享图片

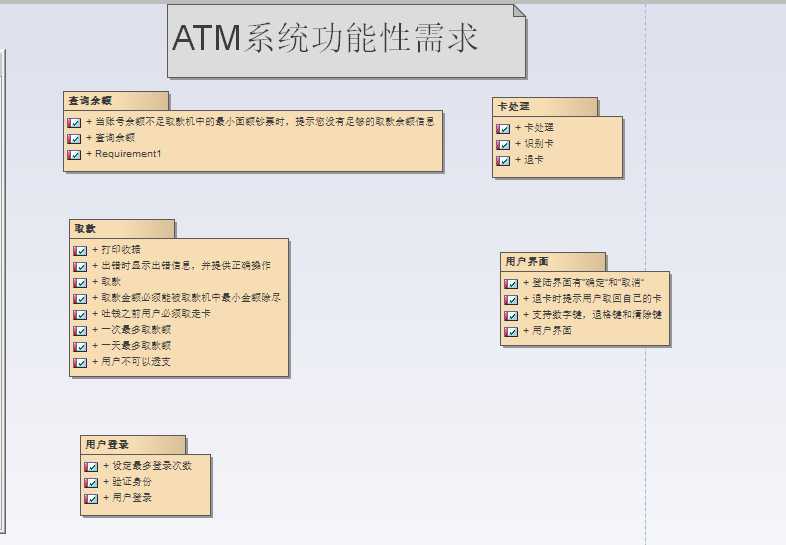

(4)将5个子需求结合在一起
技术分享图片

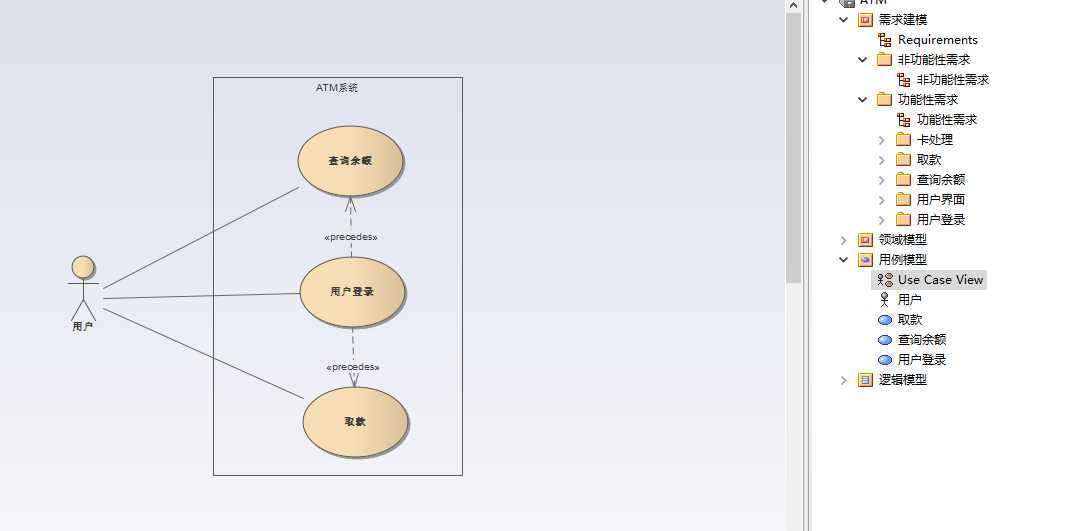

(5)创建用例图
技术分享图片

(6)创建用户取款顺序图、活动图、状态图

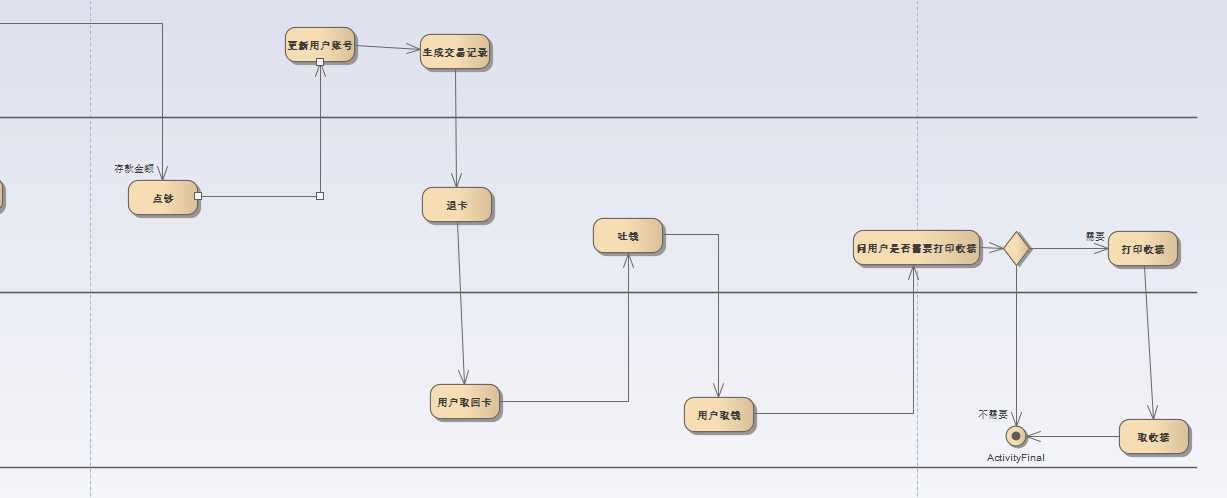

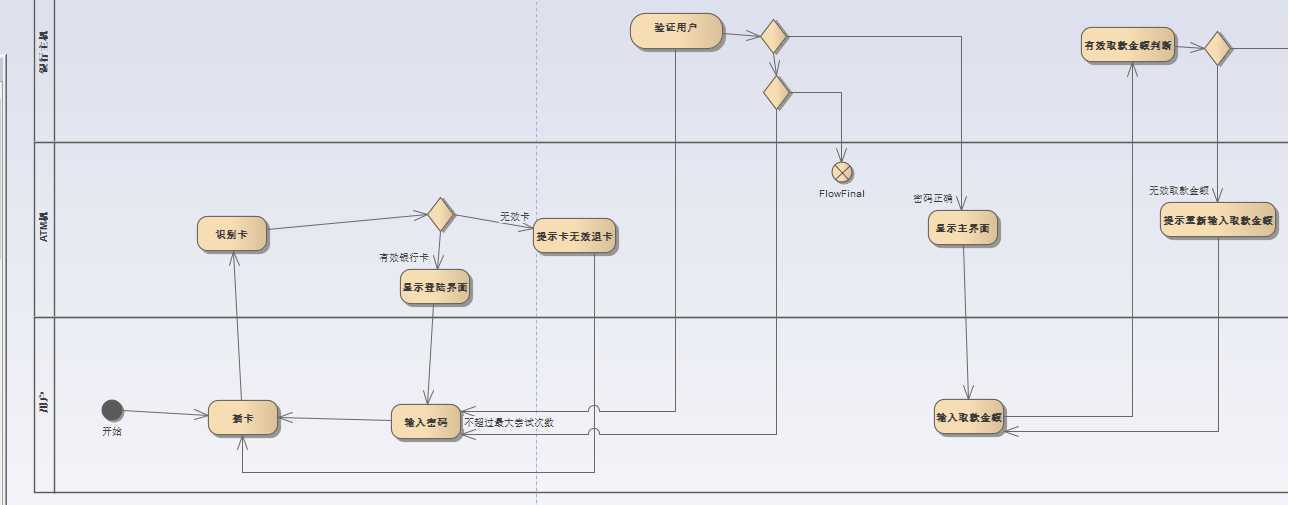

a.活动图
技术分享图片
技术分享图片

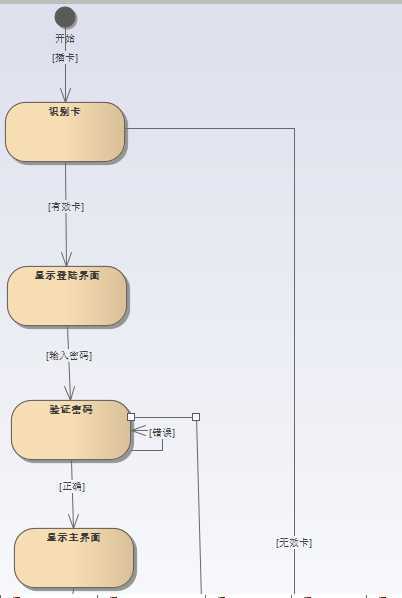

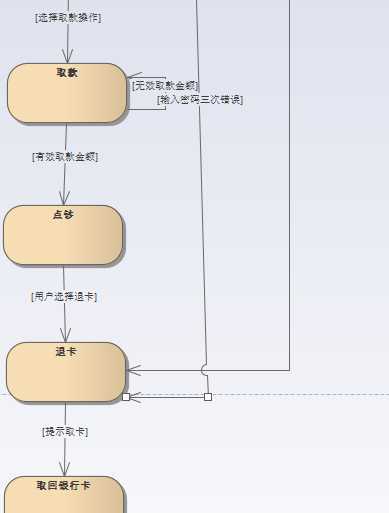

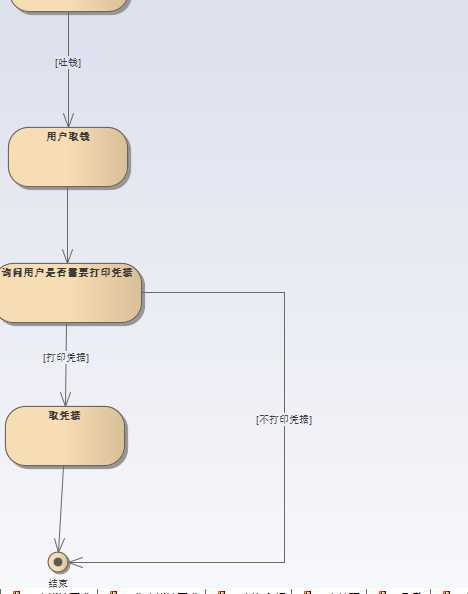

b.状态图
技术分享图片
技术分享图片
技术分享图片

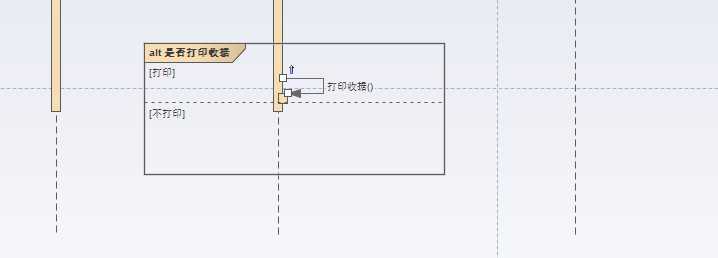

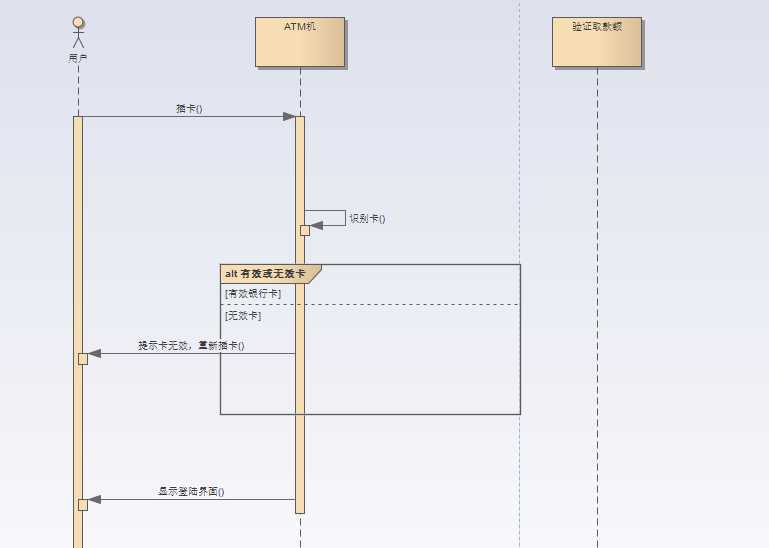

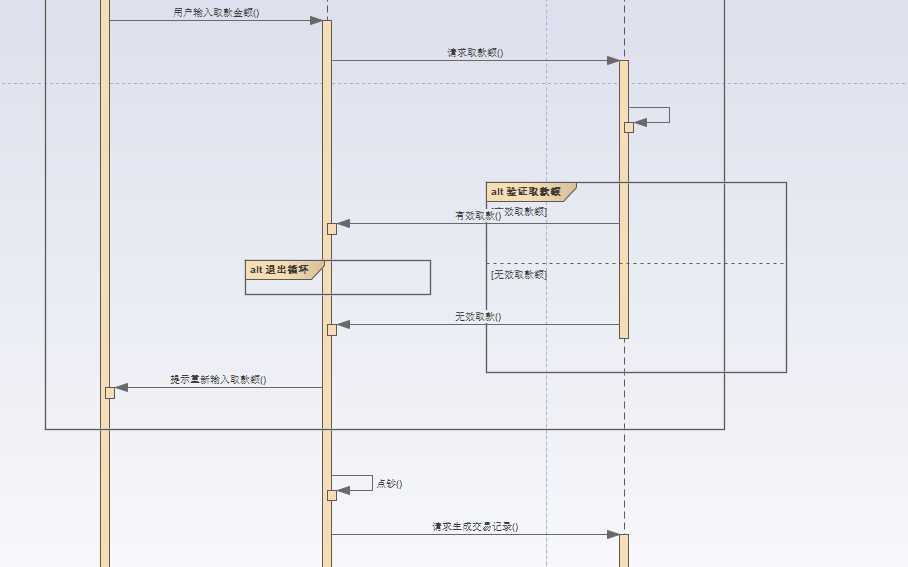

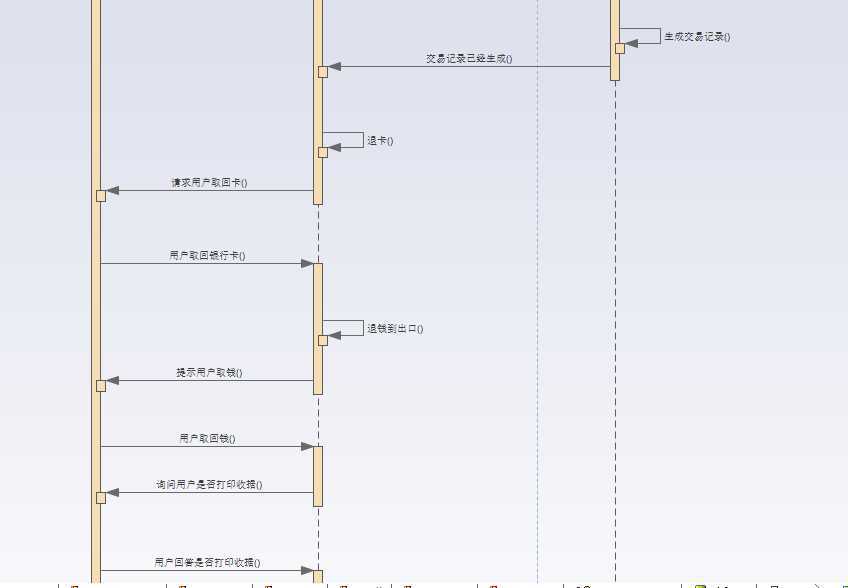

c.顺序图
技术分享图片
技术分享图片
技术分享图片
技术分享图片
技术分享图片

3、思考题
通过网络查找相关资料,了解有哪些工具可以支持UML模型与C++或JAVA或PYTHON
代码的相互转换,并给出网络链接及说明。
MyEclipse里面有许多插件,可以实现UML模型与JAVA代码间的转换https://blog.csdn.net/dan15188387481/article/details/50053807
Graphviz和Pyreverse,支持将Python代码生成UML类图。链接:https://blog.csdn.net/weixin_33697898/article/details/92396623
BOUML 7.5(法国),可以支持C++或JAVA 或PYTHON的实现 http://www.bouml.fr/
Visual Paradigm Suite,支持UML模型实现python。http://www.visual-paradigm.com/download/

实验小结
此次实验为验证性实验,视频里面老师的步骤很详细,所以在实验过程进行中并没有太大的问题,通过此次实验我对EA工具的使用有了基础的认识。
