java设计模式中用到的UML图

首先，先讲一下权限符，+表示Public  #表示protected  -表示private 默认的权限不表示

在UML图里，任何一个java类都可以用三层来表示，第一层表示类名，第二层表示参数，第三层表示方法。

类名中 正常字体表示正常类，斜字体表示抽象类，正常字体类名上标记《interface》为接口

参数表达方式为：权限修饰符 参数名：参数类型。比如 +age:int  、 #name：String

方法表达方式为: 权限修饰符 方法名（方法参数）：方法返回值。比如 +eat():void 、-sleep(boolean):String

一个常见的pojo类

public  class Person(){

public int age;

private int grade;

protected String name;

public void eat(){

sout("吃饭");

}

public String sleep(boolean isSleep){

s=isSleep==true?"睡觉了":"没睡";

return s;

}

}

上面类用UML来表示的话则是

类与类之间的关系还有 继承，实现，关联，依赖，聚合，组合，注解。下面看几张图

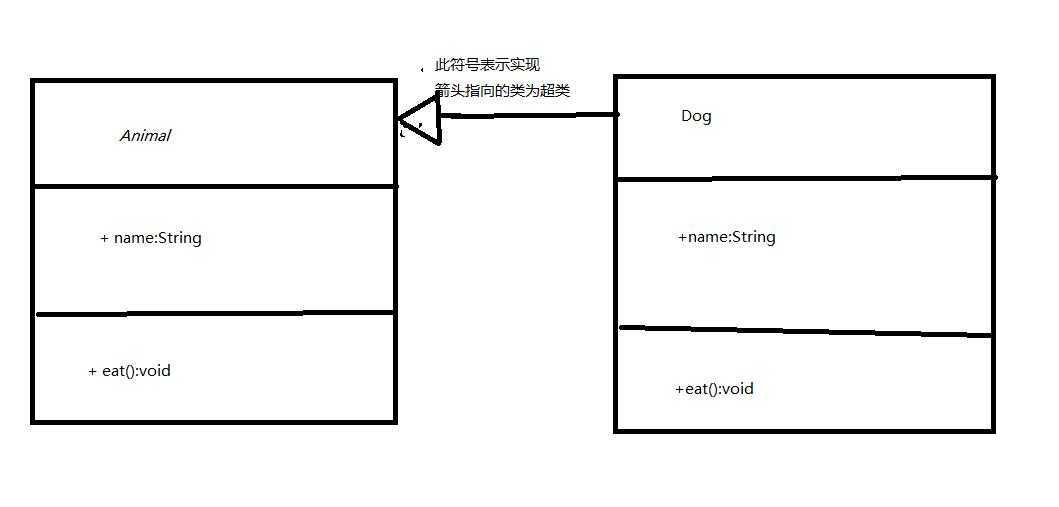

继承

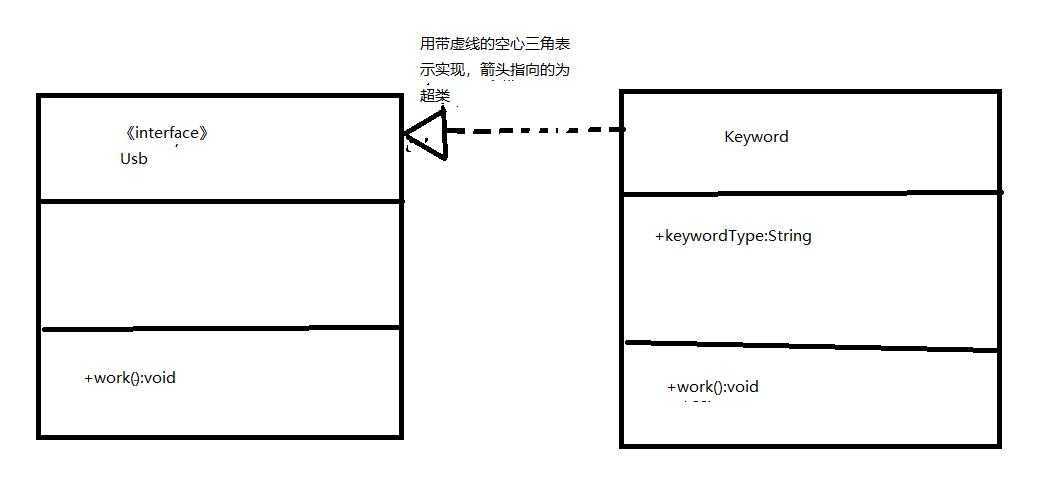

实现

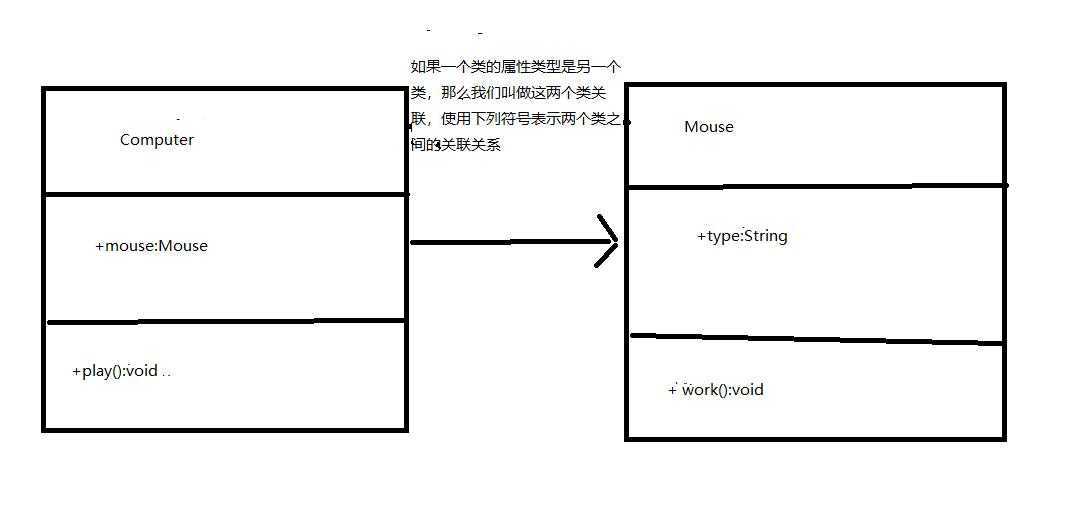

关联

依赖

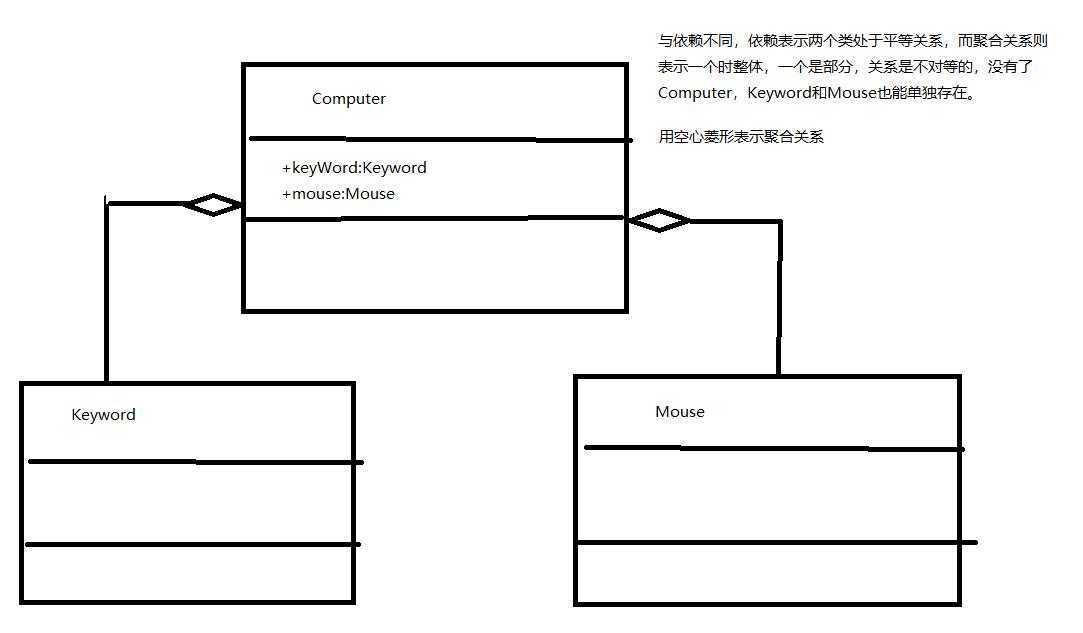

聚合

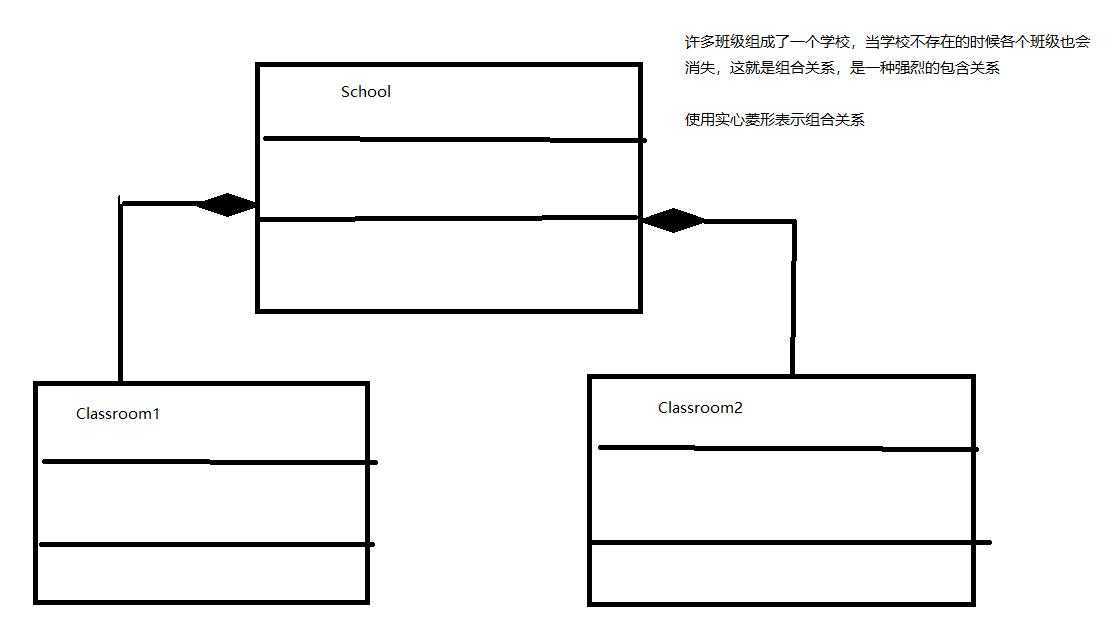

组合

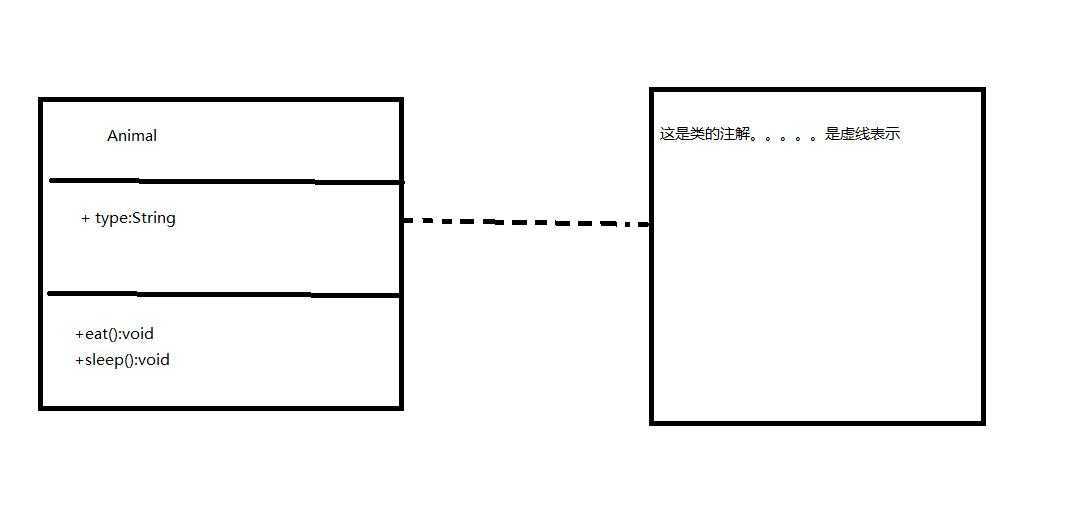

注解
