ArcGIS字段值标注转出CAD注记文字
关键词：注记 标注 转换 CAD GIS arcgis
案例版本: ArcGIS 10.7, CAD 2010
1. 新建数据库

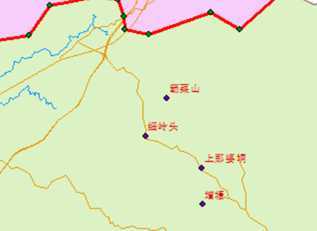

2. 设置标注的大小颜色等样式
?
ArcGIS注记转出CAD注记首先需要做一个预处理：把ArcGIS注记转入到GDB或者MDB数据库。如果是需要把ArcGIS标注转注记的话，首先需要把要素类转入数据库。

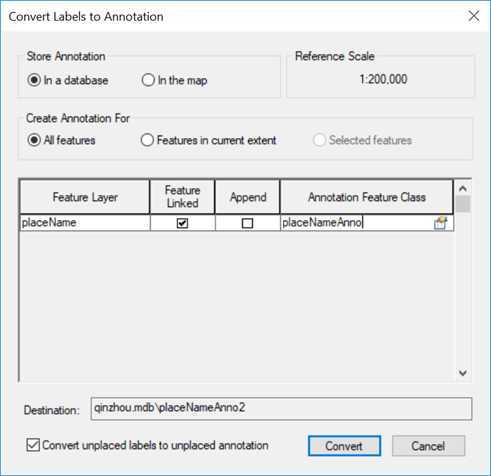

3. 标注转为注记，默认设置即可

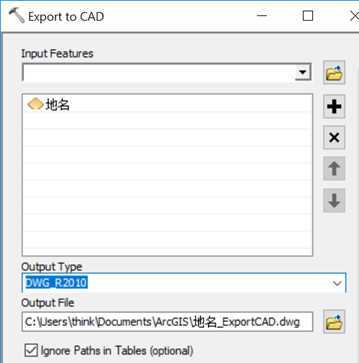

4. 在ArcGIS工具箱中找到Conversion Tools-->转为CAD-->要素转CAD工具。如下图：
?
?
? ? ? ?输入要素内容框内选择注记要素类即可，输出类型一般选择DWG_R2004格式，几乎所有版本的CAD都可以打开。如下图：

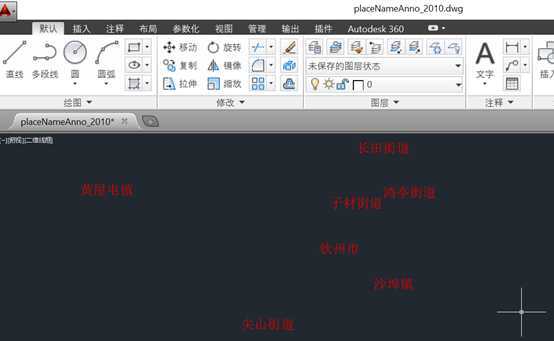

?注意：很多时候ArcGIS导出的CAD注记为黑色，与CAD背景颜色一致，这时候需要拉框选择所有注记要素换一个颜色即可看到。
