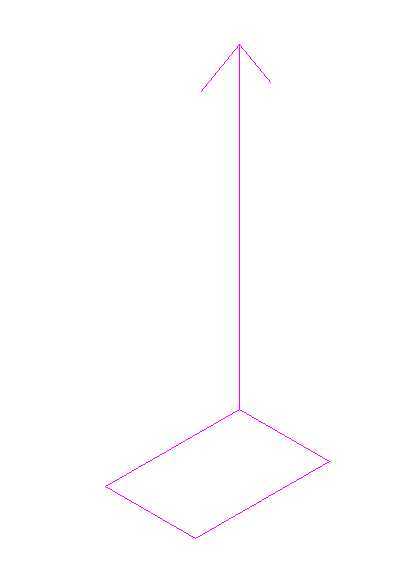

SweptProfile扫掠轮廓线，在Revit二次开发中，我们经常要获取一个拉伸体对象的轮廓信息和方向等信息，特别对于梁和柱子，我们经常可以定义为如下：
一个指定的截面，在指定的方向的延申。那么我们如何获取这个截面和这个界面的延申距离呢，则可以通过FamilyInstance实例的GetSweptProfile函数：
public void GetProfile(Element element)
{
string messageInfo = "Profile : ";
if (element is FamilyInstance)
{
FamilyInstance beam = element as FamilyInstance;
if (beam.StructuralType == StructuralType.Beam)
{
//获取扫掠轮廓线
Autodesk.Revit.DB.SweptProfile sweptProfile = beam.GetSweptProfile();
//获取轮廓
Autodesk.Revit.DB.Profile profile = sweptProfile.GetSweptProfile();
//获取扫掠线
Autodesk.Revit.DB.Curve curve= sweptProfile.GetDrivingCurve();
}
}
}
以上代码，就是通过GetSweptProfile函数，获取指定实例的轮廓信息和扫掠线信息。扫掠线就是当前族延申的方向和距离
