一、设计方案及可行性分析

选题要求我们利用 openssl 实现一个类似 ASN1View 的软件。我们的设计方案如下

• 用户通过 GUI 选择待解析的文件
• 软件调用 openssl api 解码文件
• 软件将解码结果可视化

二、详细设计思路

2.1 系统体系结构，技术选择

采用 QT5 实现 GUI，调用 openssl 库中的 ASN1_parse_dump 函数解码文件，使用 QT 的 TreeWidget 组件将解码结果可视化

2.2 说明程序中用到的关键数据类型的定义，绘制关键程序的流程图，以及各子模块间的调用关系图

• 关键数据类型的定义

  类型	描述
  BIO	openssl 自定义的 IO 流
  ASN1Window	软件的主窗口类，通过其调用窗口组件
  QString	QT 自定义的字符串类型
  QTreeWidget	QT 定义的树形组件类

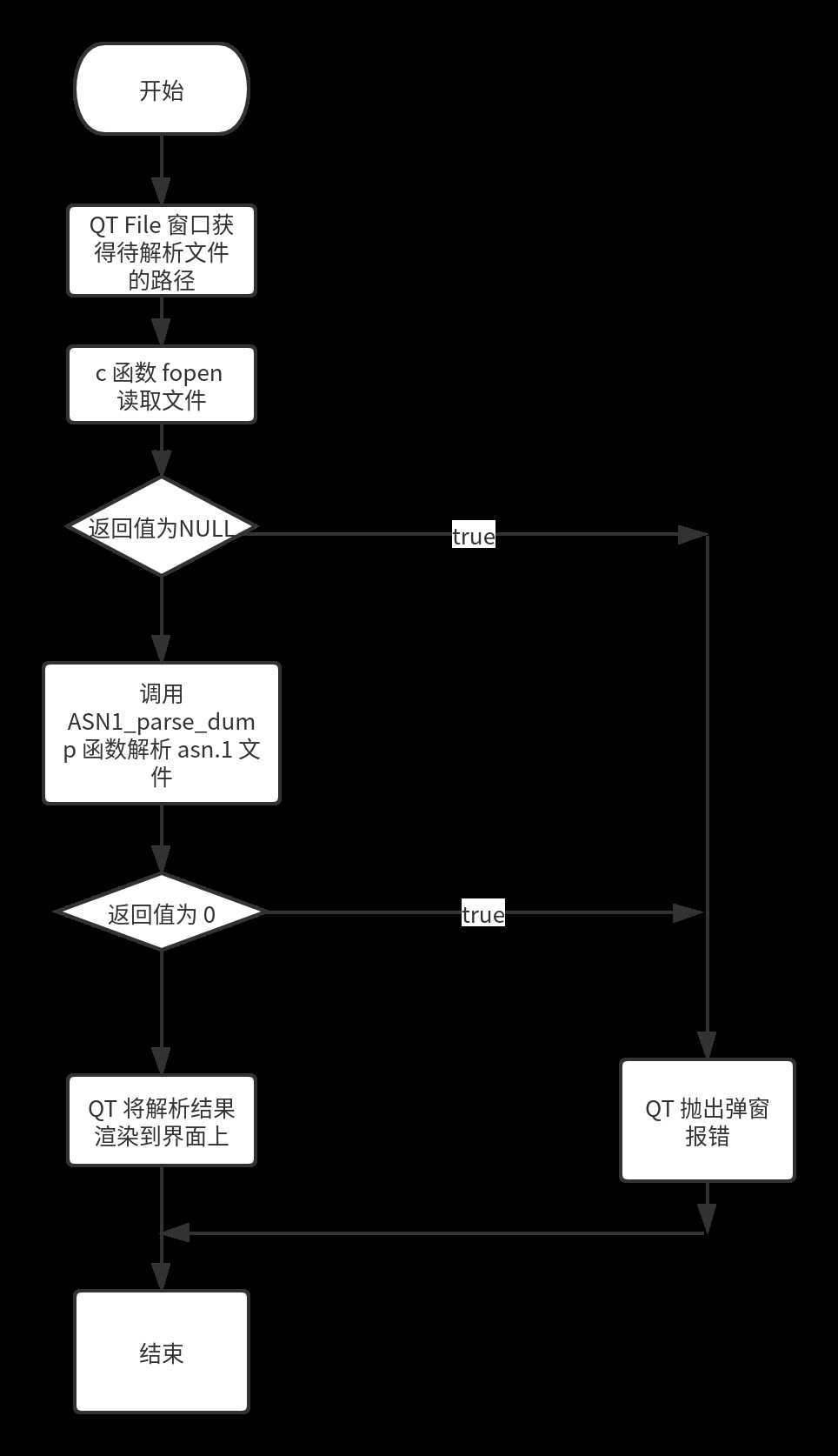

• 关键程序的流程图

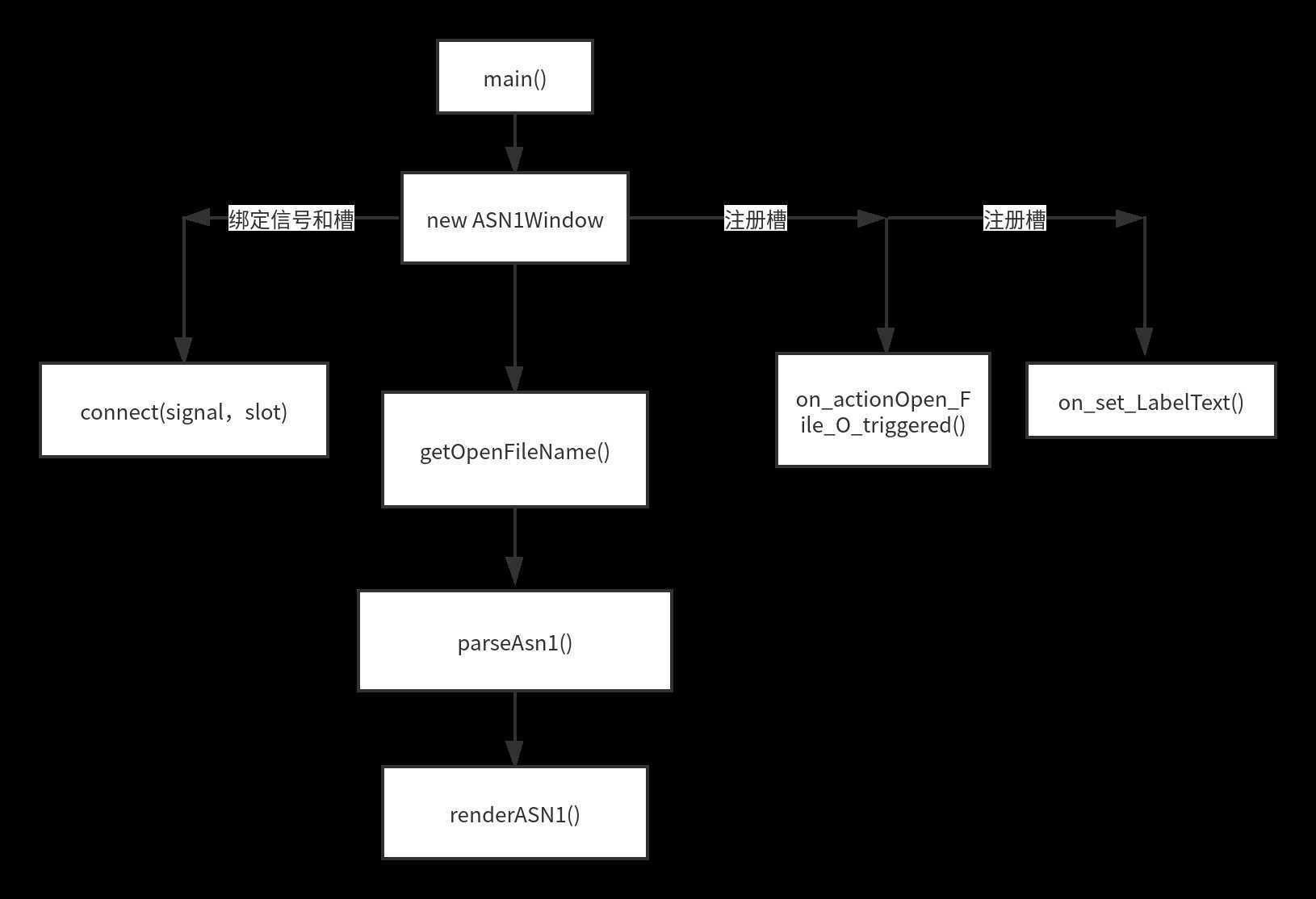

• 各子模块间的调用关系图



三、测试

3.1 测试目的

• 能否正确解码 ASN1 编码文件(目前仅限 der编码)
• 能否处理执行过程中发生的异常

3.2 测试流程

测试一

• 解码小组成员使用 python，ruby 生成的 der 文件

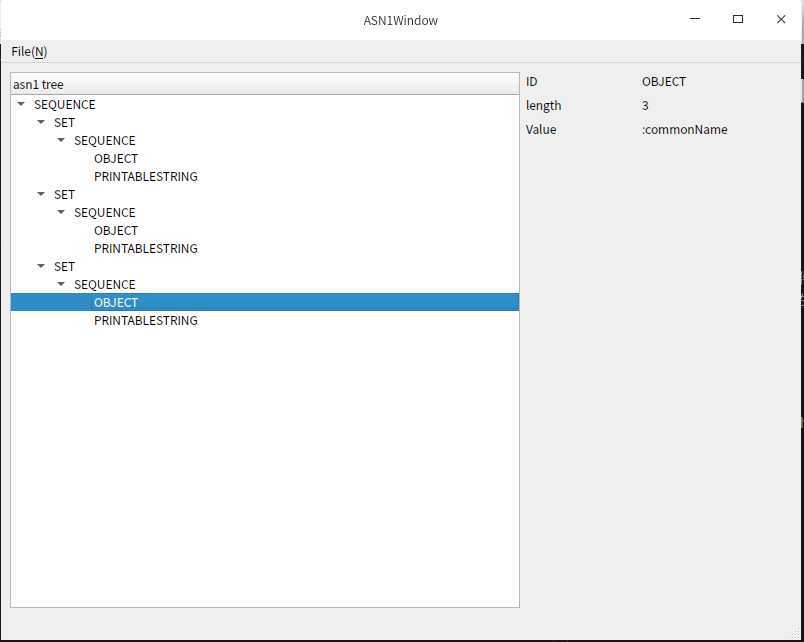

• 测试结果



• 结果分析

  左侧显示了 der 文件中各节点的类型信息，嵌套关系。点击任一个节点，右侧会显示其的数据类型，长度（不包括２字节的头部长度），具体数值。

测试二

• 尽管我们已经指定打开文件的后缀名只能是　*.der *.cer *.crt ，但这些文件很可能是 pem 编码。若解析错误，软件应该提示用户

• 生成一个 pem 编码的证书，使用软件打开

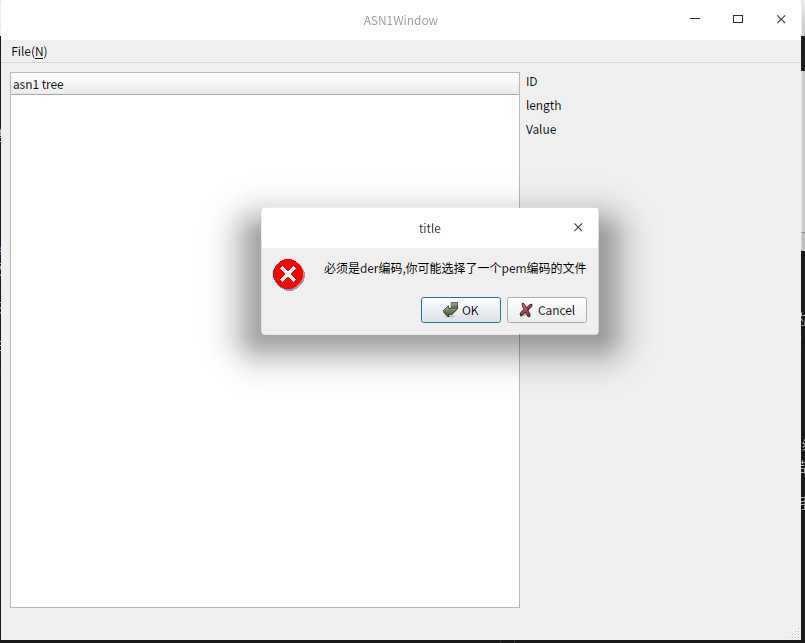

• 弹出报错，测试通过

测试三

• 解析 openssl 生成的 der 编码格式的证书

• 生成 rsa_public_key.crt 证书，再使用 openssl x509 -outform der 命令将其转成 der 编码。使用软件打开

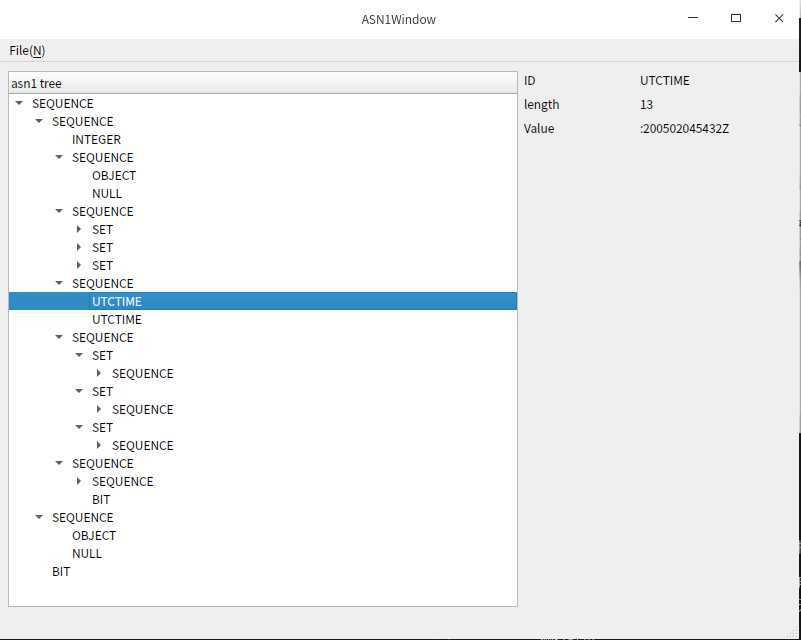

• 测试结果



• 命令行使用 openssl asn1parse 命令解析证书，对比发现，正确解码

四、设计特色

• 调用 openssl 原生 api，简洁高效

五、源代码及注释

见　https://gitee.com/imjoking/curriculum_design/tree/master/ASN1parser

课程设计小组报告
